UniceXYZ 轴交叉滚柱培林微调移动平台

XYZ 轴交叉滚柱培林微调移动平台 - 0.01mm 分厘卡头

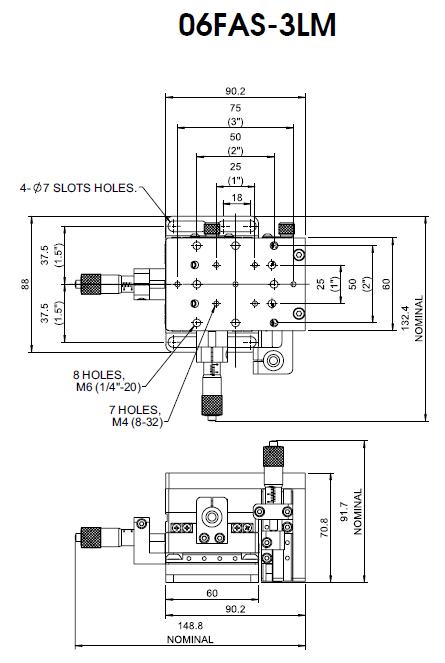

06FAS-3LM

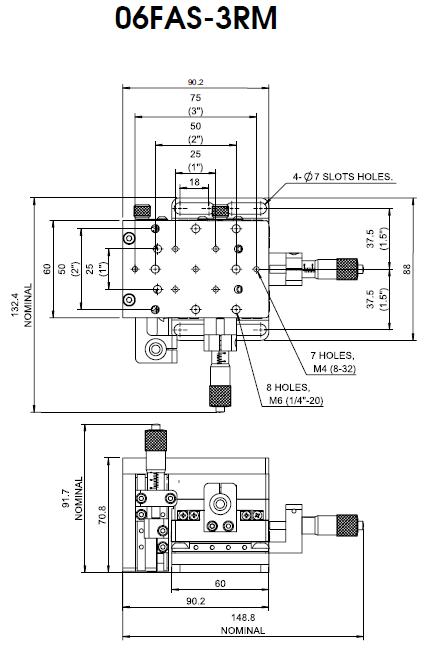

06FAS-3RM

06FAS-3LM+3RM

* 各轴移动平台运动方式都采用线性交叉滚柱培林。

* 线性交叉滚柱培林设计提供更大荷重量和更高度和直线性的功能。

* 和交叉滚柱培林接触的轨道由抛光的轴承钢材研磨制成，以确保长期使用的平滑度及性。

* 各轴内有一组预压弹簧可阻抗分厘卡头顶端以消除间隙产生。

* 分厘卡头推进平台到所需位置后，旋紧各轴侧面小螺丝旋钮(Y轴无)予以固定之。

* 角度偏差: 各轴

在分厘卡头所推进平台移动时上下摆动量(pitch) <25 弧秒(arcsec)；

在分厘卡头所推进平台移动时左右摆动量(yaw) <15 弧秒(arcsec)。

* 工作台面上有 M6 (1/4-20) 和 M4 (8-32) 两种螺纹牙，底板上有单向长槽孔方便固定于光学桌，面包板和其他元件上。

* 各轴大移动距离：X-Y 轴各13mm，Z 轴 8mm。

* 小可读取之刻度：0.01mm。

* 准确度 ±2μm。

* 大荷重：15Kgs。

* 具有长期平顺及稳定的特性。

* 在主动/ 被动光纤元件对准调校上有着极为优异的表现。

* 有左手、右手操作方式两种选择。

* 随产品附雷射干涉仪检验报告。
