410型一氧化氮监测仪

410型一氧化氮监测仪

?

410型一氧化氮监测仪专为在0-2,000?ppb（0-2?ppm）浓度范围内测量大气中一氧化氮（NO）而设计，精度为±1.5?ppb。?410型的检测原理是基于NO与臭氧的选择性反应。由此产生的臭氧损耗是使用紫外吸收法测量的，因此只需要不常用的校准。相比之下，化学发光氮氧化物仪器需要使用标准气体进行几乎连续的校准。

?

请参阅我们的405?nm型号NO?/?NO2?/?NOx监测仪，以同时测量NO，NO2和NOx。

?

操作理论

采用的NOzone?技术是基于一氧化氮（NO）与臭氧（O3）的定量反应：

NO?+?O3→NO2?+?O2?+光（1）

在实验室动力学实验中，这个反应长期以来被用作气相滴定来测量NO或O3，反应是化学计量的;即在反应中每个被氧化成NO?2的NO分子消耗一个O?3分子。在中，向气体样品流中添加一小部分臭氧（?4?ppm），并通过紫外吸收方法测量臭氧浓度的降低。通过提供充足的时间来完成反应，臭氧浓度的降低等于气流中NO的原始浓度。

?

反应1也用于常规的化学发光分析仪。化学发光不是测量臭氧浓度的变化，而是检测反应中产生的少量光。该光由反应1中形成的电子激发的NO?2分子发射。化学发光仪器是高度灵敏的并具有非常快的响应时间，但是需要使用气体标准进行频繁的校准。

?

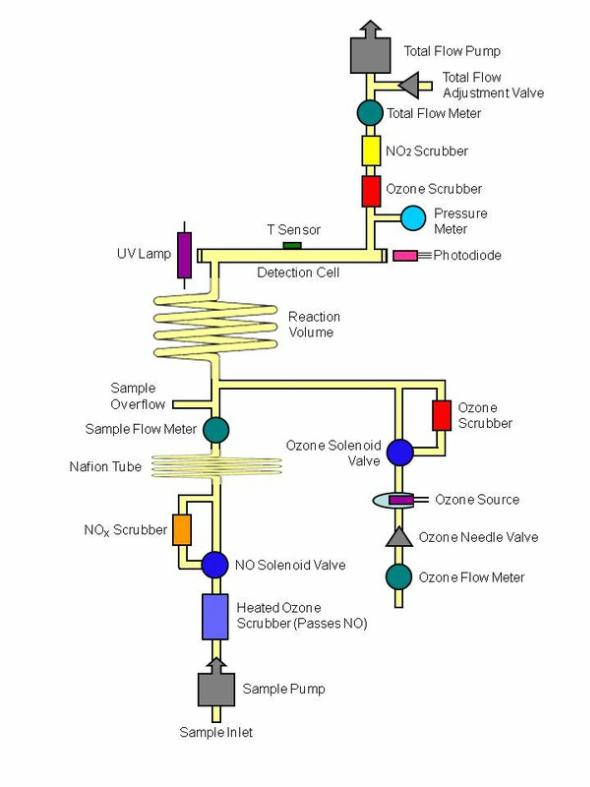

下面提供了的示意图。在这里，我们追踪图表底部附近的进气口处的气体流量。

?

的原理图。

一个微型空气泵，即采样泵，将样品空气吸入仪器，并通过一个专有的加热型臭氧洗涤器，流速为0.8-1.2升/分钟。然后空气样品通过微型电磁阀，交替地引导流体通过NOx洗涤器或旁路。流量然后通过一个Nafion管，一个流量计，并进入一个溢出三通，排出部分空气样本。?Nafion管将采样空气的湿度与仪器箱内的湿度平衡，确保NO清洁空气和未净化空气中的湿度相同。总流量泵（图顶部）从溢流三通中抽取空气，并通过检测单元。总流量调节阀用于调节流经检测池的总流量。在采样三通之后，将20-30cc?/?min的臭氧化空气小流量添加到样品空气流中。臭氧/空气的流量通过使用臭氧针阀调节，并设定为产生3.5-4.5ppm（3,500-4,500ppb）范围内的臭氧浓度。

?

含有加入的臭氧的未经洗涤或未经洗涤的样品空气接下来通过盘绕反应器，其为样品中几乎所有的NO提供足够的反应时间（?3s）以通过上述反应（1）与臭氧反应。由于缺乏完整的反应，所以在软件中进行修正。该修正通常小于3％。接下来，样品空气通过测量UV光强度的检测池。然后空气流通过臭氧洗涤器，其中O3通过NO2洗涤器催化转化为O2，通过测量流量的总流量计（Total?Flow?Meter）除去反应（1）中产生的NO2，并进入仪器箱。

?

臭氧是通过泵送环境空气通过含有低压汞灯的腔室而产生的。该灯具有熔融石英窗口，除了在254nm的谐振发射之外，还能通过接近185nm的高能量原子发射。?185nm附近的波长被分子氧（O2）吸收而产生氧原子（O）。那些氧原子通过分子反应快速地连接到O2上以形成O3。

O2?+光子→2?O（2）

O?+?O2?+?M→O3?+?M（3）

这里，光子具有接近185nm的波长，并且M是空气中的任何分子，主要是N?2，O?2，Ar和H?2?O.分子M通过去除多余的相对平移能量来催化O和O2的组合。臭氧/空气的流量以及臭氧浓度由臭氧针阀控制。通过调节臭氧电磁阀，在分析开始的一个周期内测量流量和产生的实际臭氧浓度。这个阀门可以使臭氧/空气混合物进入被分析的气体流中，或通过臭氧洗涤器转移。

?

NO是通过调节NO电磁阀来测量的。低压汞灯位于吸收池的一侧，光电二极管位于吸收池的另一侧。光电二极管有一个内置的干涉滤光片，集中在254纳米，这是汞灯发出的光的主要波长。可以产生臭氧的较短波长的光被灯本身的低等级石英外壳和通过254nm而不是185nm光的检测单元的窗口吸收。?NO电磁阀的状态每10秒钟切换一次，以测量样品空气I和擦洗样品空气Io的光强度。?I和Io的值用于计算原始空气样品中NO的浓度。除了对不*反应进行微小的校正之外，还对所添加的臭氧化空气对NO浓度的少量稀释进行校正。

?

产品规格

410型臭氧监测仪是迄今为止测量低ppb水平的一氧化氮的小，重量轻，功耗低的仪器。

?
