Steinheil消色镜组
Steinheil消色镜组
1）可选择Hastings三胶合消色镜

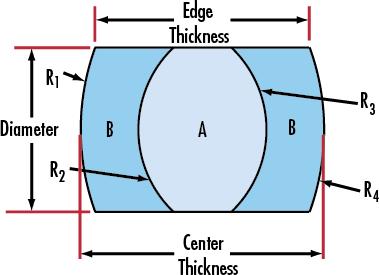

专门为1：1变化比率设计，Steinheil 镜组比较适合中继系统，利用对称性来矫正相差。Steinheil是由中心低折射率而两边高折射率的三片镜片胶合而成。和传统的Steinheil相比，由于它的直径的减小所以能在较小的空间固定。
?
Common Specifications
直径容差 (mm): |
+0.0/-0.025 |
中心偏（弧分）: |
<3 |
表面质量: |
40-20 |
涂层: |
MgF2 (400-700nm) |
Power (P-V) @ 632.8nm: |
1.5λ |
Irregularity (P-V) @ 632.8nm: |
λ/4 |
?
?
订购信息：
6.25mm Dia x 12.5mm EFL Steinheil Triplet Achromatic Lens
库存 #47-673
直径（mm）： |
6.25 |
直径公差（mm）： |
+ 0.0/-0.025 |
有效焦距EFL（mm）： |
12.5 |
焦距公差（％）： |
1 |
后焦距BFL（mm）： |
8.94 |
居中（arcmin）： |
<3 |
中心厚度CT（mm）： |
9.00 |
中心厚度A（mm）： |
5.00 |
中心厚度B（mm）： |
2.00 |
中心厚度公差（mm）： |
±0.3 |
半径R1（mm）： |
7.81 |
半径R2（mm）： |
4.09 |
半径R3（mm）： |
-4.09 |
半径R4（mm）： |
-7.81 |
边缘厚度ET（mm）： |
7.70 |
基质： |
N-BASF64 / N-BK7 / N-BASF64 |
表面质量： |
40-20 |
F/＃： |
2 |
数值孔径NA： |
0.25 |
涂层： |
MgF2（400-700nm） |
涂层规格： |
Ravg≤1.75％@ 400 - 700nm |
功率（P-V）@ 632.8nm： |
1.5λ |
不规则（P-V）@ 632.8nm： |
λ/ 4 |
焦距规格波长（nm）： |
587.6 |
斜角： |
需要保护斜面 |
类型： |
消色差三重透镜 |
波长范围（nm）： |
400 - 700 |
RoHS： |
符合标准 |
?
9mm Dia x 18mm EFL Steinheil Triplet Achromatic Lens
库存 #47-674
直径（mm）： |
9.0 |
直径公差（mm）： |
+ 0.0/-0.025 |
有效焦距EFL（mm）： |
18.0 |
焦距公差（％）： |
1 |
后焦距BFL（mm）： |
12.85 |
居中（arcmin）： |
<3 |
中心厚度CT（mm）： |
12.96 |
中心厚度A（mm）： |
7.2 |
中心厚度B（mm）： |
2.88 |
中心厚度公差（mm）： |
±0.3 |
半径R1（mm）： |
11.25 |
半径R2（mm）： |
5.89 |
半径R3（mm）： |
-5.89 |
半径R4（mm）： |
-11.25 |
边缘厚度ET（mm）： |
11.08 |
基质： |
N-BASF64 / N-BK7 / N-BASF64 |
表面质量： |
40-20 |
F/＃： |
2 |
数值孔径NA： |
0.25 |
涂层： |
MgF2（400-700nm） |
涂层规格： |
Ravg≤1.75％@ 400 - 700nm |
功率（P-V）@ 632.8nm： |
1.5λ |
不规则（P-V）@ 632.8nm： |
λ/ 4 |
焦距规格波长（nm）： |
587.6 |
斜角： |
需要保护斜面 |
类型： |
消色差三重透镜 |
波长范围（nm）： |
400 - 700 |
RoHS： |
符合标准 |
?
12.5 x 25mm EFL Steinheil Triplet Achromatic Lens
库存 #47-675
直径（mm）： |
12.5 |
直径公差（mm）： |
+ 0.0/-0.025 |
有效焦距EFL（mm）： |
25.0 |
焦距公差（％）： |
1 |
后焦距BFL（mm）： |
17.82 |
居中（arcmin）： |
<3 |
中心厚度CT（mm）： |
18.00 |
中心厚度A（mm）： |
10.00 |
中心厚度B（mm）： |
4.00 |
中心厚度公差（mm）： |
±0.3 |
半径R1（mm）： |
15.65 |
半径R2（mm）： |
8.22 |
半径R3（mm）： |
-8.22 |
半径R4（mm）： |
-15.65 |
边缘厚度ET（mm）： |
15.39 |
基质： |
N-BASF64 / N-BK7 / N-BASF64 |
表面质量： |
40-20 |
F/＃： |
2 |
数值孔径NA： |
0.25 |
涂层： |
MgF2（400-700nm） |
涂层规格： |
Ravg≤1.75％@ 400 - 700nm |
功率（P-V）@ 632.8nm： |
1.5λ |
不规则（P-V）@ 632.8nm： |
λ/ 4 |
焦距规格波长（nm）： |
587.6 |
斜角： |
需要保护斜面 |
类型： |
消色差三重透镜 |
波长范围（nm）： |
400 - 700 |
RoHS： |
符合标准 |
?
25 x 50mm EFL Steinheil Triplet Achromatic Lens
库存 #67-422
直径（mm）： |
25.0 |
直径公差（mm）： |
+ 0.0/-0.025 |
有效焦距EFL（mm）： |
50.0 |
焦距公差（％）： |
±1 |
后焦距BFL（mm）： |
40.60 |
居中（arcmin）： |
<3 |
中心厚度CT（mm）： |
25.80 |
中心厚度A（mm）： |
13.00 |
中心厚度B（mm）： |
6.40 |
中心厚度公差（mm）： |
±0.3 |
半径R1（mm）： |
31.35 |
半径R2（mm）： |
18.47 |
半径R3（mm）： |
-18.47 |
半径R4（mm）： |
-31.25 |
边缘厚度ET（mm）： |
20.58 |
基质： |
N-LASF45 / N-BK7 / N-LASF45 |
表面质量： |
40-20 |
F/＃： |
2 |
数值孔径NA： |
0.25 |
涂层： |
MgF2（400-700nm） |
涂层规格： |
Ravg≤1.75％@ 400 - 700nm |
功率（P-V）@ 632.8nm： |
1.5λ |
不规则（P-V）@ 632.8nm： |
λ/ 4 |
焦距规格波长（nm）： |
587.6 |
斜角： |
需要保护斜面 |
类型： |
消色差三重透镜 |
波长范围（nm）： |
400 - 700 |
RoHS： |
符合标准 |
