光学滤光片应用
在用CCD相机进行激光束诊断的系统中，可以测量激光功率，脉冲能量和脉冲持续时间，光谱，用于汞灯的一组带通滤光片，激光线和其他需求。
?
光学滤光片应用
o用CCD相机进行激光束诊断的系统
o测量激光功率，脉冲能量和脉冲持续时间
o光谱
o有一套用于水银灯，激光线和其他需求的带通滤光片

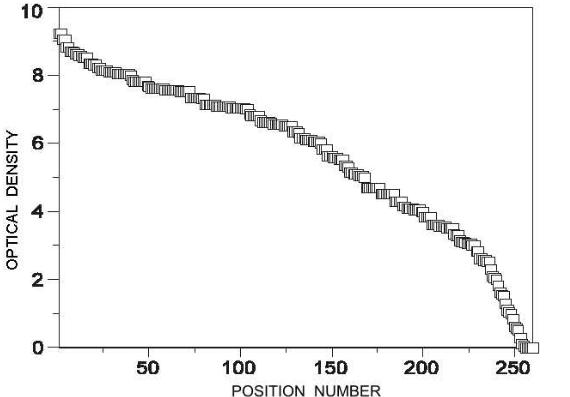

我们标准的4轮衰减器可以选择一个滤光片，允许256个相对位置的车轮，呈现99个不同的透射值，其中您可以找到与所需值非常接近的匹配。分立滤光片允许建立准确的光密度。
?
我们也可以提供一，二，三轮以上的设计。
?
表1中列出了标准的，流行的一组滤光片。标准滤光片由中性灰色玻璃制成，具有如图3所示的光谱特性。
?
另外，衰减器（车轮和光学器件）可以根据个别订单制造。我们也可以提供没有滤光片的可变轮子衰减器，您可以自己安装。
?
在大多数情况下，用于激光辐射诊断的探测器（CCD，光电二极管，光电倍增管等）对于直接测量高功率（例如来自离子激光器或脉冲固态激光器）来说太精细了。可能需要衰减器来降低检测器表面处的激光功率密度。当激光器输出功率或功率密度超过检测器工作（线性）范围或损坏阈值时，必须使用光衰减器。 （标准草案ISO / TC172 / SC9 / WG1）
?
例如，典型的市售CCD的损坏阈值约为100mW / cm 2，超高速光电探测器系列ARS（An Optronic Inc.）约为200mW / cm 2。另一方面，激光功率必须调整到佳点，这通常恰好低于探测器的饱和水平。例如，典型的市售CCD在632.8nm处仅饱和0.05mW / cm 2，在1.06mm处为5.5mW / cm 2（参见1995年在Photonics Spectra N.10中的R.Rypma“Dimming the Light ...”第145页）。对于非常高功率激光器的初步衰减，简单的方法是仅使用未经涂覆的激光等级基板的*表面反射。
?
在这个后阶段，强度调整范围少为1000：1或更多是有用的。即使使用一个功率的单波长激光器，当在光学系统的不同点进行测量时也可能遇到这个范围。
?
在通过反射离开未涂覆的基板而导致强度大幅降低之后，一些具有高光学质量的低功率中性密度滤光器可以使光束功率达到由检测系统优化所需的确切水平。
?
Transmission |
Filter #1 |
Filter #2 |
Filter #3 |
Filter #4 |
|
Wheel #1 |
T |
1.00 |
?0.90 |
?0.80 |
?0.50 |
dB |
0.00 |
?0.46 |
?0.97 |
?3.00 |
|
Wheel #2 |
T |
1.00 |
?0.30 |
?0.10 |
?0.03 |
dB |
0.00 |
?5.20 |
10.00 |
?15.20 |
|
Wheel #3 |
T |
1.00 |
?0.01 |
?0.003 |
?0.001 |
dB |
0.00 |
?20.00 |
?25.00 |
?30.00 |
|
Wheel #4 |
T |
1.00 |
?0.0003 |
?0.0001 |
?0.00003 |
dB |
0.00 |
?35.00 |
40.00 |
?45.00 |
|
