UniceXZ / YZ轴交叉滚柱培林精密移动平台
30x30mm小型XZ / YZ轴交叉滚柱培林精密微调移动平台
56CTS-XZM
?
56CTS-YZSM
?
56CTS-AM
*线性交叉滚柱培林设计提供更大的负载量和更高的精密直线度。
*轻巧且不占空间，在有限的空间是理想的选择。
*和交叉滚柱培林接触的轨道由抛光的轴承钢材研磨制成，以确保长期使用的平滑度及精度。
*各轴移动行程范围都是6mm。

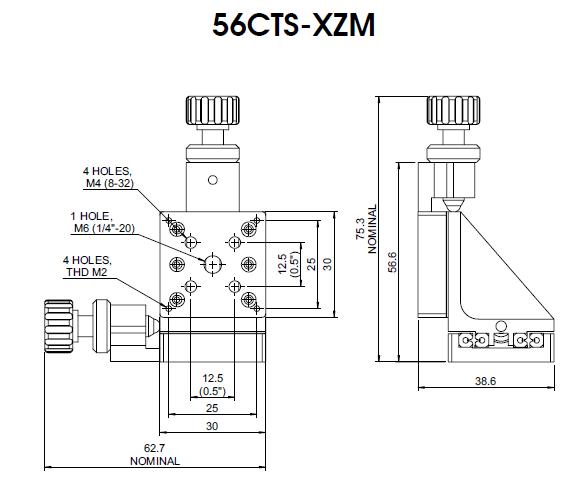

* 56CTS-XZM是X-Z方向移动，移动方式以M6x0.25mm不锈钢精密螺丝旋钮中间转动推进。
* 56CTS-XZM不锈钢精密螺丝旋钮和磷青铜牙环套筒组合，有几近可忽略螺丝间隙的特性，操作时更加平滑顺畅。
* 56CTS-XZM具有固定功能的旋钮，移动适当位置时，转动螺丝上的螺纹牙环到前方，达到固定功能。

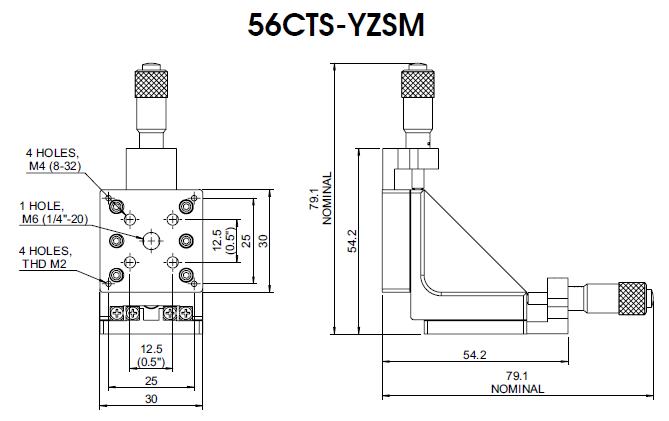

* 56CTS-YZSM是Y-Z方向移动，移动方式以分厘卡头0.01mm解析度中间转动推进。
*配合56CTS-AM可固定于面包板或其他光学基座上。
*各轴角度偏差保证：在所推进移动平台时上下（垂直）摆动量<25弧秒（arcsec）;左右（水平）摆动量<15弧秒（arcsec）。
*雷射干涉仪量测品质测试报告随产品附上。
UniceXZ / YZ轴交叉滚柱培林精密移动平台
Model |
Travel Range |
Type |
W(kgs) |
|
Metric(mm) |
56CTS-XZM |
6mm |
M6x0.25mm |
0.14 |
56CTS-YZSM |
6mm |
Micrometer |
0.14 |
|
English(inch) |
56CTS-XZ |
6mm |
M6x0.25mm |
0.14 |
56CTS-YZS |
6mm |
Micrometer |
0.14 |
?
