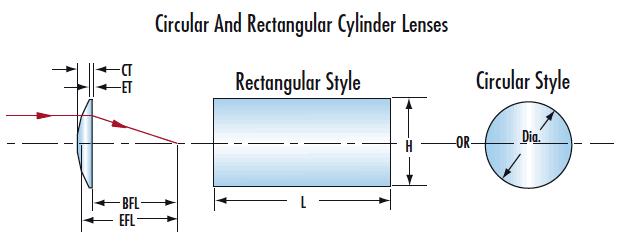

照明平凸（PCX）柱面透镜
只在一个方向聚焦而另一个方向没有聚焦功能，照明平凸（PCX）柱面透镜的外形尺寸相似并且一部份柱面透镜代替了球面透镜。柱面透镜能把一个发光点发的光变成一条线，用两个平凸透镜彼此导向或是相交能产生面光，它们只能是靠它们焦距的总和来分开。注释：对于矩形透镜，曲率半径和*个尺寸是平行的。
?
技术资料
?
订购信息：
直径 (mm) |
尺寸 (mm) |
有效焦距 EFL (mm) |
涂层 |
产品号 |
|---|---|---|---|---|
6 |
- |
6 |
Uncoated |
#68-024 |
6 |
- |
6 |
MgF2 (400-700nm) |
#68-038 |
6 |
- |
9 |
Uncoated |
#68-025 |
6 |
- |
9 |
MgF2 (400-700nm) |
#68-039 |
6 |
- |
12 |
Uncoated |
#68-026 |
6 |
- |
12 |
MgF2 (400-700nm) |
#68-040 |
6 |
- |
12 |
VIS 0 (425-675nm) |
#69-714 |
6 |
- |
12 |
VIS-NIR (400-1000nm) |
#69-766 |
6 |
- |
12 |
NIR I (600-1050nm) |
#69-740 |
6 |
- |
18 |
Uncoated |
#68-027 |
6 |
- |
18 |
MgF2 (400-700nm) |
#68-041 |
6 |
- |
18 |
VIS 0 (425-675nm) |
#69-715 |
6 |
- |
18 |
VIS-NIR (400-1000nm) |
#69-767 |
6 |
- |
18 |
NIR I (600-1050nm) |
#69-741 |
6 |
- |
24 |
Uncoated |
#68-028 |
6 |
- |
24 |
MgF2 (400-700nm) |
#68-042 |
6 |
- |
24 |
VIS 0 (425-675nm) |
#69-716 |
6 |
- |
24 |
VIS-NIR (400-1000nm) |
#69-768 |
6 |
- |
24 |
NIR I (600-1050nm) |
#69-742 |
12.5 |
- |
12.5 |
Uncoated |
#46-193 |
12.5 |
- |
12.5 |
MgF2 (400-700nm) |
#48-352 |
12.5 |
- |
25 |
Uncoated |
#46-194 |
12.5 |
- |
25 |
MgF2 (400-700nm) |
#48-353 |
12.5 |
- |
25 |
VIS 0 (425-675nm) |
#69-717 |
12.5 |
- |
25 |
VIS-NIR (400-1000nm) |
#69-769 |
12.5 |
- |
25 |
NIR I (600-1050nm) |
#69-743 |
12.5 |
- |
50 |
Uncoated |
#46-195 |
12.5 |
- |
50 |
MgF2 (400-700nm) |
#48-354 |
12.5 |
- |
50 |
VIS 0 (425-675nm) |
#69-718 |
12.5 |
- |
50 |
VIS-NIR (400-1000nm) |
#69-770 |
12.5 |
- |
50 |
NIR I (600-1050nm) |
#69-744 |
12.5 |
- |
75 |
Uncoated |
#47-742 |
12.5 |
- |
75 |
MgF2 (400-700nm) |
#48-355 |
12.5 |
- |
75 |
VIS 0 (425-675nm) |
#69-719 |
12.5 |
- |
75 |
VIS-NIR (400-1000nm) |
#69-771 |
12.5 |
- |
75 |
NIR I (600-1050nm) |
#69-745 |
12.5 |
- |
100 |
Uncoated |
#47-743 |
12.5 |
- |
100 |
MgF2 (400-700nm) |
#48-356 |
12.5 |
- |
100 |
VIS 0 (425-675nm) |
#69-720 |
? |
12.7 x 12.7 |
12.5 |
Uncoated |
#35-020 |
? |
12.7 x 12.7 |
12.5 |
VIS 0 (425-675nm) |
#36-208 |
? |
12.7 x 12.7 |
12.5 |
VIS-NIR (400-1000nm) |
#36-217 |
? |
12.7 x 12.7 |
12.5 |
NIR I (600-1050nm) |
#36-227 |
? |
12.7 x 12.7 |
25 |
Uncoated |
#35-021 |
? |
12.7 x 12.7 |
25 |
VIS 0 (425-675nm) |
#36-209 |
? |
12.7 x 12.7 |
25 |
VIS-NIR (400-1000nm) |
#36-218 |
? |
12.7 x 12.7 |
25 |
NIR I (600-1050nm) |
#36-228 |
? |
12.7 x 12.7 |
100 |
VIS 0 (425-675nm) |
#36-210 |
? |
12.7 x 12.7 |
100 |
VIS-NIR (400-1000nm) |
#36-219 |
? |
12.7 x 12.7 |
100 |
NIR I (600-1050nm) |
#36-229 |
? |
12.7 x 12.7 |
150 |
Uncoated |
#35-023 |
? |
12.7 x 12.7 |
150 |
NIR I (600-1050nm) |
#36-230 |
? |
12.7 x 12.7 |
150 |
VIS-NIR (400-1000nm) |
#36-220 |
? |
12.7 x 12.7 |
150 |
VIS 0 (425-675nm) |
#36-211 |
? |
12.5 x 25.0 |
12.5 |
Uncoated |
#68-029 |
? |
12.5 x 25.0 |
12.5 |
MgF2 (400-700nm) |
#68-043 |
? |
12.5 x 25.0 |
15 |
Uncoated |
#68-030 |
? |
12.5 x 25.0 |
15 |
MgF2 (400-700nm) |
#68-044 |
? |
12.5 x 25.0 |
20 |
Uncoated |
#68-031 |
? |
12.5 x 25.0 |
20 |
MgF2 (400-700nm) |
#68-045 |
? |
12.5 x 25.0 |
20 |
VIS 0 (425-675nm) |
#69-721 |
? |
12.5 x 25.0 |
20 |
VIS-NIR (400-1000nm) |
#69-773 |
? |
12.5 x 25.0 |
20 |
NIR I (600-1050nm) |
#69-747 |
? |
12.5 x 25.0 |
25 |
Uncoated |
#68-032 |
? |
12.5 x 25.0 |
25 |
MgF2 (400-700nm) |
#68-046 |
? |
12.5 x 25.0 |
25 |
VIS 0 (425-675nm) |
#69-722 |
? |
12.5 x 25.0 |
25 |
VIS-NIR (400-1000nm) |
#69-774 |
? |
12.5 x 25.0 |
25 |
NIR I (600-1050nm) |
#69-748 |
? |
12.5 x 25.0 |
50 |
Uncoated |
#68-033 |
? |
12.5 x 25.0 |
50 |
MgF2 (400-700nm) |
#68-047 |
? |
12.5 x 25.0 |
50 |
VIS 0 (425-675nm) |
#69-723 |
? |
12.5 x 25.0 |
50 |
VIS-NIR (400-1000nm) |
#69-775 |
? |
12.5 x 25.0 |
50 |
NIR I (600-1050nm) |
#69-749 |
? |
12.5 x 25.0 |
75 |
Uncoated |
#68-034 |
? |
12.5 x 25.0 |
75 |
MgF2 (400-700nm) |
#68-048 |
? |
12.5 x 25.0 |
75 |
VIS 0 (425-675nm) |
#69-724 |
? |
12.5 x 25.0 |
75 |
VIS-NIR (400-1000nm) |
#69-776 |
? |
12.5 x 25.0 |
75 |
NIR I (600-1050nm) |
#69-750 |
? |
12.5 x 25.0 |
100 |
Uncoated |
#68-035 |
? |
12.5 x 25.0 |
100 |
MgF2 (400-700nm) |
#68-049 |
? |
12.5 x 25.0 |
100 |
VIS 0 (425-675nm) |
#69-725 |
? |
12.5 x 25.0 |
100 |
VIS-NIR (400-1000nm) |
#69-777 |
? |
12.5 x 25.0 |
100 |
NIR I (600-1050nm) |
#69-751 |
? |
12.5 x 25.0 |
150 |
Uncoated |
#68-037 |
? |
12.5 x 25.0 |
150 |
MgF2 (400-700nm) |
#68-051 |
? |
12.5 x 25.0 |
150 |
VIS 0 (425-675nm) |
#69-726 |
? |
12.5 x 25.0 |
150 |
VIS-NIR (400-1000nm) |
#69-778 |
? |
12.5 x 25.0 |
150 |
NIR I (600-1050nm) |
#69-752 |
25 |
- |
25 |
Uncoated |
#46-015 |
25 |
- |
25 |
MgF2 (400-700nm) |
#48-357 |
25 |
- |
50 |
Uncoated |
#46-016 |
25 |
- |
50 |
MgF2 (400-700nm) |
#48-358 |
25 |
- |
50 |
VIS 0 (425-675nm) |
#69-727 |
25 |
- |
50 |
VIS-NIR (400-1000nm) |
#69-779 |
25 |
- |
50 |
NIR I (600-1050nm) |
#69-753 |
25 |
- |
75 |
Uncoated |
#46-017 |
25 |
- |
75 |
MgF2 (400-700nm) |
#48-359 |
25 |
- |
75 |
VIS 0 (425-675nm) |
#69-728 |
25 |
- |
75 |
VIS-NIR (400-1000nm) |
#69-780 |
25 |
- |
75 |
NIR I (600-1050nm) |
#69-754 |
25 |
- |
100 |
Uncoated |
#46-018 |
25 |
- |
100 |
MgF2 (400-700nm) |
#48-360 |
25 |
- |
100 |
VIS 0 (425-675nm) |
#69-729 |
25 |
- |
100 |
VIS-NIR (400-1000nm) |
#69-781 |
25 |
- |
100 |
NIR I (600-1050nm) |
#69-755 |
25 |
- |
125 |
Uncoated |
#47-744 |
25 |
- |
125 |
MgF2 (400-700nm) |
#48-361 |
25 |
- |
125 |
VIS 0 (425-675nm) |
#69-730 |
25 |
- |
125 |
VIS-NIR (400-1000nm) |
#69-782 |
25 |
- |
125 |
NIR I (600-1050nm) |
#69-756 |
25 |
- |
150 |
Uncoated |
#46-019 |
25 |
- |
150 |
MgF2 (400-700nm) |
#48-362 |
25 |
- |
150 |
VIS 0 (425-675nm) |
#69-731 |
25 |
- |
150 |
VIS-NIR (400-1000nm) |
#69-783 |
25 |
- |
150 |
NIR I (600-1050nm) |
#69-757 |
? |
25.4 x 25.4 |
50 |
Uncoated |
#35-024 |
? |
25.4 x 25.4 |
50 |
VIS 0 (425-675nm) |
#36-212 |
? |
25.4 x 25.4 |
50 |
VIS-NIR (400-1000nm) |
#36-222 |
? |
25.4 x 25.4 |
50 |
NIR I (600-1050nm) |
#36-231 |
? |
25.4 x 25.4 |
100 |
Uncoated |
#35-022 |
? |
25.4 x 25.4 |
100 |
Uncoated |
#35-025 |
? |
25.4 x 25.4 |
100 |
VIS 0 (425-675nm) |
#36-213 |
? |
25.4 x 25.4 |
100 |
VIS-NIR (400-1000nm) |
#36-223 |
? |
25.4 x 25.4 |
100 |
NIR I (600-1050nm) |
#36-232 |
? |
25.4 x 25.4 |
150 |
Uncoated |
#35-026 |
? |
25.4 x 25.4 |
150 |
VIS 0 (425-675nm) |
#36-214 |
? |
25.4 x 25.4 |
150 |
VIS-NIR (400-1000nm) |
#36-224 |
? |
25.4 x 25.4 |
150 |
NIR I (600-1050nm) |
#36-233 |
? |
25.4 x 25.4 |
200 |
Uncoated |
#35-027 |
? |
25.4 x 25.4 |
200 |
VIS 0 (425-675nm) |
#36-215 |
? |
25.4 x 25.4 |
200 |
VIS-NIR (400-1000nm) |
#36-225 |
? |
25.4 x 25.4 |
200 |
NIR I (600-1050nm) |
#36-234 |
? |
25.4 x 25.4 |
250 |
Uncoated |
#35-028 |
? |
25.4 x 25.4 |
250 |
VIS 0 (425-675nm) |
#36-216 |
? |
25.4 x 25.4 |
250 |
VIS-NIR (400-1000nm) |
#36-226 |
? |
25.4 x 25.4 |
250 |
NIR I (600-1050nm) |
#36-235 |
? |
25.0 x 50.0 |
25 |
Uncoated |
#46-020 |
? |
25.0 x 50.0 |
25 |
MgF2 (400-700nm) |
#48-363 |
? |
25.0 x 50.0 |
50 |
Uncoated |
#46-021 |
? |
25.0 x 50.0 |
50 |
MgF2 (400-700nm) |
#48-364 |
? |
25.0 x 50.0 |
50 |
VIS 0 (425-675nm) |
#69-732 |
? |
25.0 x 50.0 |
50 |
VIS-NIR (400-1000nm) |
#69-784 |
? |
25.0 x 50.0 |
50 |
NIR I (600-1050nm) |
#69-758 |
? |
25.0 x 50.0 |
75 |
Uncoated |
#46-022 |
? |
25.0 x 50.0 |
75 |
MgF2 (400-700nm) |
#48-365 |
? |
25.0 x 50.0 |
75 |
VIS 0 (425-675nm) |
#69-733 |
? |
25.0 x 50.0 |
75 |
VIS-NIR (400-1000nm) |
#69-785 |
? |
25.0 x 50.0 |
75 |
NIR I (600-1050nm) |
#69-759 |
? |
25.0 x 50.0 |
100 |
Uncoated |
#46-023 |
? |
25.0 x 50.0 |
100 |
MgF2 (400-700nm) |
#48-366 |
? |
25.0 x 50.0 |
100 |
VIS 0 (425-675nm) |
#69-734 |
? |
25.0 x 50.0 |
100 |
VIS-NIR (400-1000nm) |
#69-786 |
? |
25.0 x 50.0 |
100 |
NIR I (600-1050nm) |
#69-760 |
? |
25.0 x 50.0 |
150 |
Uncoated |
#46-024 |
? |
25.0 x 50.0 |
150 |
MgF2 (400-700nm) |
#48-367 |
? |
25.0 x 50.0 |
150 |
VIS 0 (425-675nm) |
#69-735 |
? |
25.0 x 50.0 |
150 |
VIS-NIR (400-1000nm) |
#69-787 |
? |
25.0 x 50.0 |
150 |
NIR I (600-1050nm) |
#69-761 |
50 |
- |
75 |
VIS 0 (425-675nm) |
#69-736 |
? |
50.0 x 25.0 |
75 |
Uncoated |
#46-198 |
? |
50.0 x 25.0 |
75 |
MgF2 (400-700nm) |
#48-368 |
? |
50.0 x 25.0 |
75 |
VIS-NIR (400-1000nm) |
#69-788 |
? |
50.0 x 25.0 |
75 |
NIR I (600-1050nm) |
#69-762 |
? |
50.0 x 25.0 |
100 |
Uncoated |
#46-199 |
? |
50.0 x 25.0 |
100 |
MgF2 (400-700nm) |
#48-369 |
? |
50.0 x 25.0 |
100 |
VIS 0 (425-675nm) |
#69-737 |
? |
50.0 x 25.0 |
100 |
VIS-NIR (400-1000nm) |
#69-789 |
? |
50.0 x 25.0 |
100 |
NIR I (600-1050nm) |
#69-763 |
? |
50.0 x 25.0 |
150 |
Uncoated |
#46-200 |
? |
50.0 x 25.0 |
150 |
MgF2 (400-700nm) |
#48-370 |
? |
50.0 x 25.0 |
150 |
VIS 0 (425-675nm) |
#69-738 |
? |
50.0 x 25.0 |
150 |
VIS-NIR (400-1000nm) |
#69-790 |
? |
50.0 x 25.0 |
150 |
NIR I (600-1050nm) |
#69-764 |
6mm Dia x 6mm FL Uncoated, Cylinder Lens
库存 #68-024
直径（mm）： |
6.0 |
有效焦距EFL（mm）： |
6.0 |
后焦距BFL（mm）： |
4.55 |
中心厚度CT（mm）： |
2.60 |
基质： |
N-SF11 |
中心厚度公差（mm）： |
±0.1 |
涂层： |
未涂布 |
尺寸公差（mm）： |
+ 0.0/-0.2 |
边缘厚度ET（mm）： |
1.52 |
F/＃： |
1 |
焦距公差（％）： |
±3 |
数值孔径NA： |
0.50 |
半径R1（mm）： |
4.71 |
表面质量： |
60-40 |
类型： |
圆柱透镜，平凸 |
波长范围（nm）： |
400 - 2500 |
RoHS指令： |
符合标准 |
?
6mm Dia x 18mm FL Uncoated, Cylinder Lens
库存 #68-027
直径（mm）： |
6.0 |
有效焦距EFL（mm）： |
18.0 |
后焦距BFL（mm）： |
16.81 |
中心厚度CT（mm）： |
1.8 |
基质： |
N-BK7 |
中心厚度公差（mm）： |
±0.1 |
涂层： |
未涂布 |
尺寸公差（mm）： |
+ 0.0/-0.2 |
边缘厚度ET（mm）： |
1.30 |
F/＃： |
3 |
焦距公差（％）： |
±3 |
数值孔径NA： |
0.17 |
半径R1（mm）： |
9.30 |
表面质量： |
60-40 |
类型： |
圆柱透镜，平凸 |
波长范围（nm）： |
350 - 2200 |
RoHS指令： |
符合标准 |
?
12.5mm Dia x 12.5mm FL MgF2 Coated, Cylinder Lens
库存 #48-352
直径（mm）： |
12.5 |
有效焦距EFL（mm）： |
12.5 |
后焦距BFL（mm）： |
7.57 |
中心厚度CT（mm）： |
7.48 |
基质： |
N-BK7 |
中心厚度公差（mm）： |
±0.1 |
涂层： |
MgF2 (400-700nm) |
涂层规格： |
Ravg ≤1.75% @ 400 - 700nm |
尺寸公差（mm）： |
+ 0.0/-0.2 |
边缘厚度ET（mm）： |
2.72 |
F/＃： |
1 |
焦距公差（％）： |
±3 |
数值孔径NA： |
0.50 |
半径R1（mm）： |
6.48 |
表面质量： |
60-40 |
类型： |
圆柱透镜，平凸 |
典型能量密度限制： |
10 J/cm2 @ 532nm, 10ns |
波长范围（nm）： |
400 - 700 |
RoHS指令： |
符合标准 |
?
25mm H x 50mm L x 50mm FL Uncoated, Cylinder Lens
库存 #46-021
直径（mm）： |
25.0X50.0 |
有效焦距EFL（mm）： |
50.0 |
后焦距BFL（mm）： |
47.2 |
中心厚度CT（mm）： |
4.24 |
基质： |
N-BK7 |
中心厚度公差（mm）： |
±0.1 |
涂层： |
未涂层 |
尺寸公差（mm）： |
+ 0.0/-0.2 |
边缘厚度ET（mm）： |
1.03 |
F/＃： |
0.02 |
焦距公差（％）： |
±3 |
半径R1（mm）： |
25.93 |
表面质量： |
60-40 |
类型： |
圆柱透镜，平凸 |
波长范围（nm）： |
350 - 2200 |
RoHS指令： |
符合标准 |
?
50mm H x 25mm L x 100mm FL Uncoated, Cylinder Lens
库存 #46-199
直径（mm）： |
50.0x25.0 |
有效焦距EFL（mm）： |
100.0 |
后焦距BFL（mm）： |
94.93 |
中心厚度CT（mm）： |
7.70 |
基质： |
N-BK7 |
中心厚度公差（mm）： |
±0.1 |
涂层： |
未涂层 |
尺寸公差（mm）： |
+ 0.0/-0.2 |
边缘厚度ET（mm）： |
1.28 |
F/＃： |
0.01 |
焦距公差（％）： |
±3 |
半径R1（mm）： |
51.85 |
表面质量： |
60-40 |
类型： |
圆柱透镜，平凸 |
波长范围（nm）： |
350 - 2200 |
RoHS指令： |
符合标准 |
15933752505
