砷化镓光学镜片类
砷化镓(GaAs)晶体的化学稳定性好,硬度高,抗恶劣环境能力*,它在2μm---14μm光谱范围有很好的透过 率,广泛应用于热红外成像系统,大功率CO2激光光学系统和FLIR系统.在现场环境很差,光学镜头或窗口需要反复 擦拭的条件下,砷化镓(GaAs)常被用来替代硒化锌(ZnSe)作为红外镜头或窗口的材料。

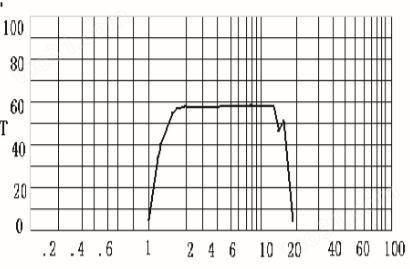

透过曲线图：
光学性质：
透过波长范围 |
1000nm --- 14000nm |
密度 (g . cm -3 ) |
5.32 @300K |
介电常数 |
12.85/10.88 @ 300K |
熔点 (℃) |
1238 |
热膨胀系数 (1/ ℃) |
5.7*10-6 @300K |
热导率(J/k.m.s) |
55 @ 300K |
热容量(J/g.k) |
0.32 |
knoop硬度(kg/mm2) |
731 |
杨氏模量(GPa) |
138.5 @298K |
视在弹性(Mpa) |
49.86 |
泊松比 |
0.31 @293K |
剪切模(Gpa) |
55.66 @298K |
体弹模量(Gpa) |
101.32 |
热光系数.dn/dT(1/℃ ) |
160-120*10-6 @3000nm —12000nm |
带隙(ev) |
1.4 |
Debye 温度(k) |
360 |
吸收系数 |
0.01 @ 2500nm —11000nm |
砷化镓光学镜片类-透镜
应用于红外成像或监控 、 红外测温 、 遥测或红外分光镜等光学系统 |
|||
技术要求 |
商业级 |
精密级 |
高精密级 |
尺寸范围 |
1-600mm |
2-600mm |
2-600mm |
尺寸公差 |
土0.1mm |
土0.025mm |
土0.01mm |
厚度公差 |
土0.1mm |
土0.025mm |
土0.01mm |
角度公差 |
± 3′ |
± 1′′ |
± 30′′ |
表面质量 |
60-40 |
40-20 |
20-10 |
表面精度 |
1.0λ |
λ/10 |
λ/20 |
镀膜 |
3-5μm OR 8-12μm AR, <5% per Surface |
||
倒边 |
0.1-0.5mm*45 ° |
||
材料 |
砷化镓或其它晶体材料 |
||
型号 |
焦距（mm） |
波长 um |
边缘厚度mm |
直径12 |
25.4/38.1/41/50.8/63.5 /76.2/88.9/100/101.6 |
8-12 |
2 |
直径18 |
8-12 |
2 |
|
直径19.05 |
8-12 |
2 |
|
直径20 |
8-12 |
2 |
|
直径25 |
8-12 |
3 |
|
直径25.4 |
8-12 |
3 |
|
直径30 |
8-12 |
6 |
|
直径38.1 |
8-12 |
7.8 |
