中红外单模氟化物光纤跳线
中红外单模氟化物光纤跳线
特性

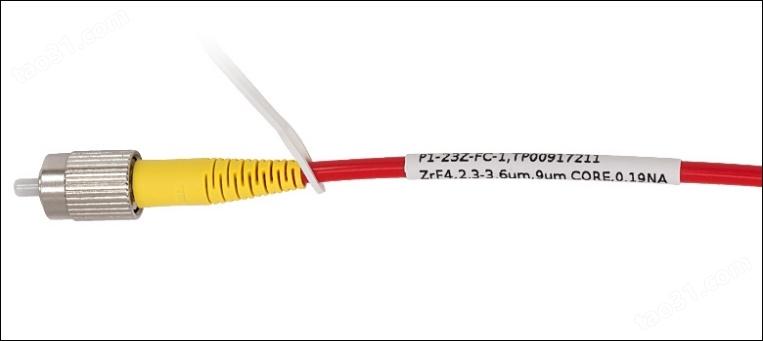

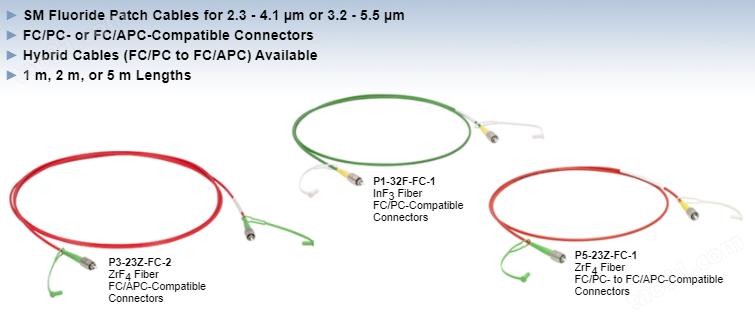

我们的单模氟化物跳线IRPhotonics?设计用于中红外光谱范围内的低损耗传输。这些单模跳线使用Thorlabs的氟化物光纤制造，氟化锆(ZrF4)光纤跳线的单模工作范围为2.3-4.1μm，而氟化铟(InF3)光纤跳线的单模工作范围为3.2 - 5.5μm。
这些氟化物光纤跳线提供与标准石英光纤跳线相似的机械灵活性，环境稳定性好，并且中红外光谱范围内的衰减曲线平稳。由于氟化物玻璃的透射范围低至紫外线范围，因此可见光(比如由光纤耦合激光器产生的激光)可沿着相同光纤作为对准辅助进行传播。注意，由于可见光低于截止波长，因此它将仿佛在多模光纤中一样传播。 这些光纤跳线的数值孔径(NA)在特定SM工作范围上保持相对恒定。
每根跳线两端的终端接头为分别与FC/PC或FC/APC连接组件(详情参见FC连接器标签)兼容的陶瓷插芯连接器，并进行平面抛光或斜角面抛光。在对背反射较敏感的设置中，我们推荐使用斜角面FC连接器。每根跳线包括两个保护帽，它们用来保护插芯端不受灰尘和其它危害。可单独购买CAPF(塑料质)和CAPFM(金属)替换保护帽。
使用建议由于氟化物玻璃比标准石英玻璃更软，因此在清洁这些跳线时应格外小心。
氟化物光纤特定的使用建议请参见
操作标签。与无端光纤相比，这些跳线所能承受的最大功率是受连接器限制的。取决于应用，我们推荐以约300 mW的最大CW功率使用这些跳线。

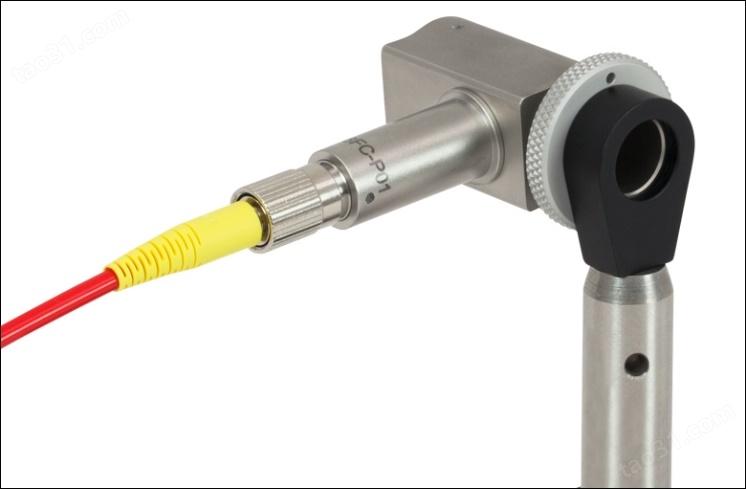

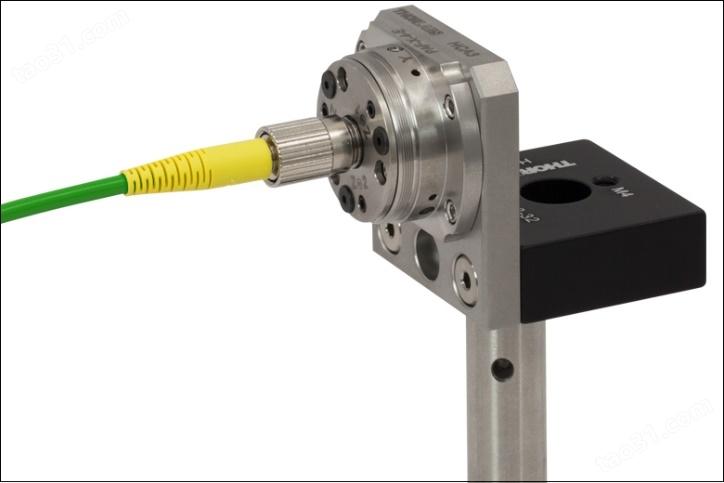

中红外应用由于SM工作范围与我们的带间级联激光器(ICL)的发射范围重叠，因此若将这些跳线与我们的光谱仪结合使用，可以实现激光输出光谱的低损耗测量。其它应用实例见图。

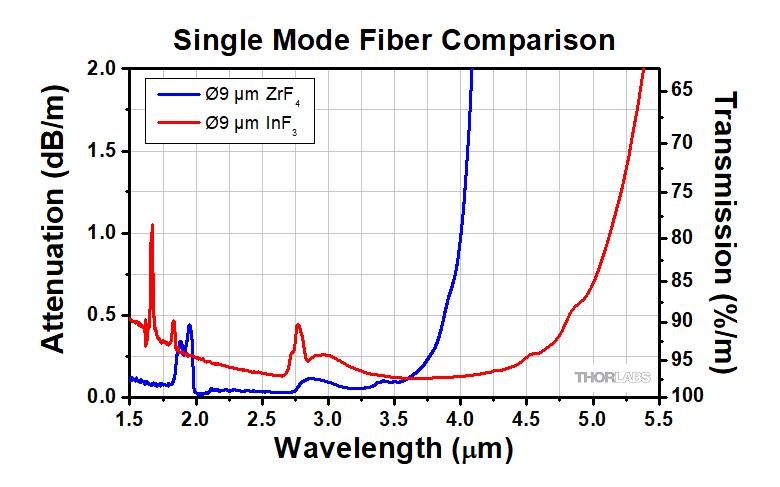

氟化锆(ZrF4)单模光纤跳线提供比氟化铟(InF3)光纤更低的衰减，但是氟化铟光纤对长波长的透光率比氟化锆光纤更大。
| Item #Prefix | Fiber |
SM
Operating
Wavelength
|
Attenuation
(Max/ Typical)a |
Mode Field
Diameter
a,b |
Cutoff
Wavelength
|
Diameter
(Core/
Cladding)
|
NAa |
Bend
Radius
(Short
Term/
Long Term)
|
Connectors | Jacket | Operating Temperature |
| P1-23Z |
ZrF
4
Single
Mode
|
2.3- 4.1μm |
≤0.3 dB/m ? /0.15 dB/m (for 2.3 ? - 3.6 μm) |
10.75μm
@2.5μm
14.80μm
@3.39μm
|
≤2.3 μm |
9± 0.5
μm
/
125
+1
/-2
μm
|
0.19
±0.02
@ 2.0 μm |
≥10 mm
/
≥40 mm
|
FC/PC-
Compatible
c |
Red
PVDF
(?3 mm)
|
-55 to 90 °C |
| P3-23Z |
FC/APC-
Compatible
c |
||||||||||
| P5-23Z |
FC/PC- to FC/
APC-
Compatible
c |
模场直径(MFD)是一个标称值。它是近场中1/e2功率水平处的直径。
| P1-23Z-FC-1 | 单模氟化锆光纤跳线，2.3 - 4.1 μm，FC/PC，1米 |
| P1-23Z-FC-2 | 单模氟化锆光纤跳线，2.3 - 4.1 μm，FC/PC，2米 |
| P1-23Z-FC-5 | 单模氟化锆光纤跳线，2.3 - 4.1 μm，FC/PC，5米 |
| P3-23Z-FC-1 | 单模氟化锆光纤跳线，2.3 - 4.1 μm，FC/APC，1米 |
| P3-23Z-FC-2 | 单模氟化锆光纤跳线，2.3 - 4.1 μm，FC/APC，2米 |
| P3-23Z-FC-5 | 单模氟化锆光纤跳线，2.3 - 4.1 μm，FC/APC，5米 |
| P5-23Z-FC-1 | 单模氟化锆光纤跳线，2.3 - 4.1 μm，FC/PC转FC/APC，1米 |
| P5-23Z-FC-2 | 单模氟化锆光纤跳线，2.3 - 4.1 μm，FC/PC转FC/APC，2米 |
单模氟化铟光纤跳线，3.2 - 5.5 μm
| Item #Prefix | Fiber | SMOperatin gWavelength |
Attenuationa | Mode FieldDiametera,b | Cutof fWavelength |
Diameter (Core/Cladding) |
NAa | Bend Radius (Short Term/ |
Connectors | Jacket | Operatin gTemperature |
| P1-32F | InF3 Single Mode |
3.2 - 5.5 μm | ≤0.45 dB/m(for 3.2 - 4.6 μm) |
10.66 μm @3.39 μm |
≤3.2 μm | 9 ± 0.5 μm / 125+1/-2 μm |
0.26 ± 0.02 @ 2.0μm |
≥10 mm /≥30 mm | FC/PC-Compatiblec | Green PVDF (?3 mm) |
-55 to 90 °C |
| P3-32F | FC/APC-Compatiblec | ||||||||||
| P5-32F | FC/PC- to FC/APC-Compatiblec |
模场直径(MFD)是标称值。它是近场中1/e2功率水平处的直径。
| P1-32F-FC-1 | 单模氟化铟光纤跳线，3.2 - 5.5 μm，FC/PC，1米 |
| P1-32F-FC-2 | 单模氟化铟光纤跳线，3.2 - 5.5 μm，FC/PC，2米 |
| P3-32F-FC-1 | 单模氟化铟光纤跳线，3.2 - 5.5 μm，FC/APC，1米 |
| P3-32F-FC-2 | 单模氟化铟光纤跳线，3.2 - 5.5 μm，FC/APC，2米 |
| P5-32F-FC-1 | 单模氟化铟光纤跳线，3.2 - 5.5 μm，FC/PC转FC/APC，1米 |
| P5-32F-FC-2 | 单模氟化铟光纤跳线，3.2 - 5.5 μm，FC/PC转FC/APC，2米 |
