EAGLE XG? 窗口片
?薄的 0.7 毫米 EAGLE XG? 基材
?高耐化学性和出色的耐用性
?重量敏感应用的低密度
EAGLE XG? 窗口片由不含重金属的玻璃通过融合拉制工艺制成，为这些窗口片提供非常光滑、平坦的表面。 这些窗口片在可见光谱中具有高透射率、出色的环境耐久性和高耐化学性。 Corning? EAGLE XG? 的低密度加上这些窗口片的薄度，使它们成为对重量和空间敏感的应用的理想选择。 EAGLE XG? 窗口片 用作移动设备 LCD 的基材、偏光板的基材、半导体应用的晶片或电子显示器的保护窗。
通用规格
倒角: |
Protective as needed |
有效孔径 (%): |
90 |
厚度 (mm): |
0.70 ±0.07 |
镀膜: |
Uncoated |
热膨胀系数 CTE (10-6/°C): |
3.17 (0 to +300°C) |
密度 (g/cm3): |
2.38 |
折射率 nd: |
1.51 |
泊松比 : |
0.23 |
基材: |
EAGLE XG? |
表面质量: |
80-50 |
波长范围 (nm): |
350 - 2000 |
杨氏模量 (GPa) : |
73.6 |
产品型号
Dia. (mm) |
尺寸 (mm) |
镀膜 |
产品编码 |
12.50 |
- |
Uncoated |
#18-292 |
25.00 |
- |
Uncoated |
#18-293 |
50.00 |
- |
Uncoated |
#18-294 |
25.00 x 25.00 |
Uncoated |
#18-295 |
|
50.00 x 50.00 |
Uncoated |
#18-296 |
|
100.00 x 100.00 |
Uncoated |
#18-297 |
技术数据
双波段抗反射 (AR) 激光窗口片
?532 和 1064nm 双波段抗反射镀膜
?10-5 表面质量和 λ/10 表面平整度
?Nd:YAG 激光系统的理想选择
?可提供无镀膜激光窗口基板
TECHSPEC? 双波段抗反射 (AR) 激光窗口片提供高性能 AR 镀膜，旨在用于多波长激光应用。 两个表面的抗反射镀膜在 532nm 处反射<0.25%，在 1064nm 处反射 <0.1%，显着提高了激光吞吐量。 这些激光窗口片具有出色的热稳定性、精密级 λ/10 表面平整度和 10-5 表面质量，确保传输光束的失真最小。 TECHSPEC? 双波段抗反射 (AR) 激光窗口片提供标准英制尺寸，可方便地集成到现有激光系统中，是 Nd:YAG 应用的理想选择，包括用于美学激光系统的应用。 如果您的应用需要定制镀膜或设计，请联系我们。
注意：损坏阈值是独立测试的。
通用规格
入射角 (°): |
0 |
镀膜: |
Dual-Band (532, 1064nm) |
镀膜规格: |
Rabs <0.25% @ 532nm, Rabs <0.10% @ 1064nm |
厚度 (mm): |
6.35 ±0.20 |
边缘: |
Fine Ground |
设计波长 DWL (nm): |
532, 1064 |
平行度（弧分）: |
<3 |
基材: |
Fused Silica (Corning 7980) |
表面平整度: |
λ/10 |
表面质量: |
10-5 |
损伤阈值 脉冲: |
5J/cm2 @ 532nm, 20ns, 20Hz; 15J/cm 2@ 1064nm, 20ns, 20Hz |
||
产品型号
镀膜 |
Dia. (mm) |
产品编码 |
Dual-Band (532, 1064nm) |
25.40 |
#17-588 |
Dual-Band (532, 1064nm) |
50.80 |
#17-589 |
类金刚石碳 (DLC) 镀膜硅窗口片
?满足 MIL-F-48616 和 MIL-C-48497C 的严重磨损要求
?3 – 5μm 的高透射率
?恶劣环境的理想选择
?也提供类金刚石碳 (DLC) 镀膜锗窗口片
类金刚石碳 (DLC) 镀膜硅窗口片在一个表面提供抗反射镀膜，在另一个表面提供专门设计的 DLC 镀膜，使这些窗口片非常耐用，是恶劣环境的理想选择。 DLC 镀膜表面设计用于承受从 -80 到 +160°F 的温度循环、持续 72 小时的盐雾以及沙子和泥浆混合物中 1,000 次擦拭器振荡。 此外，这些窗口片符合 MIL-F-48616 和 MIL-C-48497C 对严重磨损的要求。 硅具有 1150 的努氏硬度和低密度，使其比锗基板更坚固，并且分别适用于对重量敏感的应用。 类金刚石碳 (DLC) 镀膜硅窗口片设计为 3 至 5μm，非常适合红外防御应用，例如热成像。
通用规格
倒角: |
Protective as needed |
有效孔径 (%): |
85 |
镀膜: |
S1: DLC Coating S2: BBAR (3000-5000nm) |
边缘: |
Fine Ground |
镀膜规格: |
AR: Ravg ≤0.5% @ 3000 - 5000nm |
努氏硬度 (kg/mm2) : |
1150 |
基材: |
Silicon (Si) |
平行度（弧分）: |
<3 |
表面平整度: |
λ/10 @ 10.6μm |
波长范围 (nm): |
3000 - 5000 |
表面质量: |
40-20 |
Coating Adhesion: |
AR: per MIL-C-48497C DLC: per MIL-C-48497C |
Coating Salt Spray: |
AR: N/A ≥72 Hours per MIL-C-675 |
Coating Solubility and Cleaning: |
AR: per MIL-C-48497 DLC: per MIL-C-48497 |
Coating Abrasion: |
AR: Moderate, per MIL-C-48497C DLC: Severe, per MIL-C-48497C |
||
Coating Salt Solubility: |
AR: N/A DLC: ≥24 Hours Immersion per MIL-C-675C |
||
Coating Humidity: |
AR: 24 Hours per MIL-C-48497C DLC: 24 Hours per MIL-C-48497C |
||
Coating Wiper Durability: |
AR: N/A DLC: ≥1,000 Wipes of Sand/Slurry per TS-1888 |
||
Coating Temperature (°F): |
AR: -80 to +160 per MIL-C-48497C DLC: -80 to +160 per MIL-C-48497C |
||
注意: |
Arrow on substrate edge points towards DLC coated surface |
||
产品型号
Dia. (mm) |
厚度 (mm) |
镀膜 |
产品编码 |
25.40 |
2.00 |
S1: DLC Coating S2: BBAR (3000-5000nm) |
#16-816 |
50.80 |
3.00 |
S1: DLC Coating S2: BBAR (3000-5000nm) |
#16-817 |
76.20 |
3.00 |
S1: DLC Coating S2: BBAR (3000-5000nm) |
#16-818 |
技术信息
Coating Specifications |
||
Specification |
AR Coating |
DLC Coating |
Adhesion |
per MIL-C-48497C |
per MIL-C-48497C |
Abrasion |
Moderate, per MIL-C-48497C |
Severe, per MIL-C-48497C |
Humidity |
24 Hours per MIL-C-48497C |
24 Hours per MIL-C-48497C |
Salt Solubility |
- |
≥24 Hours Immersion per MIL-C-675C |
Salt Spray |
- |
≥72 Hours per MIL-C-675 |
Temperature (°F) |
-80 to +160 per MIL-C-48497C |
-80 to +160 per MIL-C-48497C |
Solubility and Cleaning |
per MIL-C-48497 |
per MIL-C-48497 |
Wiper |
- |
≥1,000 Wipes of Sand/Slurry per TS-1888 |
Coating Temperature (°F) |
-80 to +160 per MIL-C-48497C |
-80 to +160 per MIL-C-48497C |
硒化锌 (ZnSe) 楔形窗口片
?提供 30 Arcmin 和 3° 楔形版本
?低色散
?消除标准具效应和腔反馈
?也可提供精密平面硒化锌窗口片
硒化锌 (ZnSe) 楔形窗口片具有 30 arcmin 或 3° 楔形，可消除标准具效应中的条纹图案并防止腔反馈。 硒化锌具有低吸收性和高抗热冲击性，因此在高功率 CO2 激光系统中得到广泛应用。 硒化锌 (ZnSe) 楔形窗口片具有广泛的波长范围，在 IR 中具有出色的透射率，因此非常适合各种 IR 应用，包括热成像、FLIR 和医疗诊断系统。
注意：处理硒化锌时应特别小心，因为它是一种有毒物质。 始终戴橡胶或塑料手套以避免污染风险。
通用规格
倒角: |
Protective as needed |
有效孔径 (%): |
85 |
镀膜: |
Uncoated |
热膨胀系数 CTE (10-6/°C): |
7.1 |
密度 (g/cm3): |
5.27 |
边缘: |
Fine Ground |
折射率 nd: |
2.4 |
努氏硬度 (kg/mm2) : |
120 |
泊松比 : |
0.28 |
基材: |
Zinc Selenide (ZnSe) |
波长范围 (nm): |
600 - 18000 |
杨氏模量 (GPa) : |
67.2 |
产品型号
Dia. (mm) |
厚度 (mm) |
镀膜 |
楔角 |
产品编码 |
25.40 |
4.00 |
Uncoated |
30' |
#16-812 |
50.80 |
6.00 |
Uncoated |
30' |
#16-813 |
25.40 |
3.00 |
Uncoated |
3° |
#16-814 |
50.80 |
5.00 |
Uncoated |
3° |
#16-815 |
技术数据
.
高耐用性抗反射 (AR) 镀膜蓝宝石窗口片
?达到 MIL-C-675C 的严格磨损要求
?400 - 1100nm 或 2000 - 5000nm 的低反射镀膜
?非常适合需要薄型光学器件的恶劣环境
?也可提供无镀膜蓝宝石窗口片
高耐用性抗反射 (AR) 镀膜蓝宝石窗口片专为需要蓝宝石坚固性的应用而设计，其 AR 镀膜旨在承受严重磨损。 这些蓝宝石窗口片上的 AR 镀膜设计用于承受从 -80 到 +160°F 的温度循环、连续 24 小时的盐雾和 24 小时浸泡时间的盐溶性。 可提供满足 MIL-C-675C 对 VIS-NIR 和 MWIR 应用的严重磨损要求的镀膜设计，使其非常适合在恶劣环境中使用。 高耐用性抗反射 (AR) 镀膜蓝宝石窗口片用于航空航天、国防和工业应用，以及任何需要薄而耐用的保护窗口片的光学应用。
通用规格
色散系数 (vd): |
72.24 |
轴方向: |
Random |
倒角: |
Protective as needed |
有效孔径 (%): |
90 |
热膨胀系数 CTE (10-6/°C): |
8.8 |
密度 (g/cm3): |
3.97 |
边缘: |
Fine Ground |
折射率 nd: |
1.77 |
努氏硬度 (kg/mm2) : |
1900 |
平行度（弧分）: |
≤3.5 |
泊松比 : |
0.27 |
表面平整度: |
2λ (typical) |
表面质量: |
80-50 |
杨氏模量 (GPa) : |
435 |
双折射率 (no-ne) : |
0.008 for Visible Light Orthogonal to Optical Axis |
||
Coating Abrasion: |
Severe, per MIL-C-675C Paragraph 4.5.10 |
||
Coating Adhesion: |
Per MIL-M-13508C Paragraph 4.4.6 |
||
Coating Humidity: |
≥24 Hours per MIL-C-675C paragraph 4.5.8 |
||
Coating Salt Solubility: |
≥24 Hours Immersion per MIL-C-675C paragraph 4.5.7 |
||
Coating Salt Spray: |
≥24 Hours per MIL-C-675C paragraph 4.5.9 |
||
Coating Temperature (°F): |
-80 to +160 per MIL-M-13508C Paragraph 4.4.4 |
||
产品型号
Dia. (mm) |
厚度 (mm) |
镀膜 |
产品编码 |
5.00 |
0.50 |
Hardened VIS-NIR (400-1100nm) |
#18-461 |
6.35 |
0.50 |
Hardened VIS-NIR (400-1100nm) |
#18-462 |
10.00 |
0.50 |
Hardened VIS-NIR (400-1100nm) |
#18-463 |
20.00 |
0.50 |
Hardened VIS-NIR (400-1100nm) |
#18-464 |
25.00 |
0.50 |
Hardened VIS-NIR (400-1100nm) |
#18-465 |
50.80 |
3.18 |
Hardened VIS-NIR (400-1100nm) |
#18-466 |
20.00 |
0.50 |
Hardened BBAR (2000-5000nm) |
#18-470 |
25.00 |
0.50 |
Hardened BBAR (2000-5000nm) |
#18-471 |
50.80 |
3.18 |
Hardened BBAR (2000-5000nm) |
#18-472 |

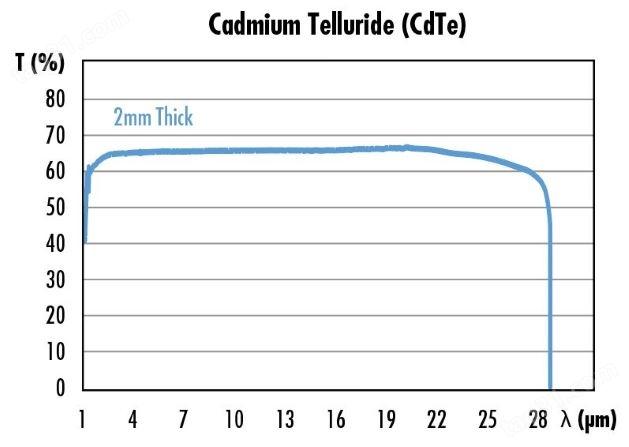

碲化镉 (CdTe) 窗口片
?1 - 25μm 的宽透射范围
?在 12 - 25μm 之间没有吸收带
?长波红外光谱的理想选择
碲化镉 (CdTe) 窗口片在 1-25μm 的红外光谱范围内提供宽而平坦的透射。碲化镉是一种不溶于水的材料，与具有类似透射率的红外材料（如金刚石）相比成本相对较低。碲化镉 (CdTe) 窗口片非常适合低功率 CO2系统或需要长波红外传输的光谱学应用。碲化镉 (CdTe) 窗口片在 12-25μm 之间没有吸收带，因此也被用作红外滤光片的基板。
注意：碲化镉是 II-VI 类材料中最软的，很容易划伤或裂开。
通用规格
倒角: |
Protective as needed |
有效孔径 (%): |
85 |
涂层: |
Uncoated |
热膨胀系数 CTE (10-6/°C): |
5.9 |
密度 (g/cm3): |
6.2 |
边缘: |
Fine Ground |
折射率 nd: |
2.653 @ 10μm |
努氏硬度 (kg/mm2) : |
54 |
平行度（弧分）: |
<3 |
泊松比 : |
0.41 |
基底: |
Cadmium Telluride (CdTe) |
表面平整度: |
2λ per inch @ 633nm |
表面质量: |
60-40 |
波长范围 (nm): |
1000 - 25000 |
杨氏模量 (GPa) : |
36.52 |
产品型号
Dia. (mm) |
厚度 (mm) |
涂层 |
产品编码 |
12.70 |
1.00 |
Uncoated |
#16-798 |
25.40 |
2.00 |
Uncoated |
#16-799 |
技术数据
