Unice轴交叉滚柱培林精密微调移动平台

Unice轴交叉滚柱培林精密微调移动平台

XY 轴交叉滚柱培林精密微调移动平台 - 0.01mm 分厘卡头

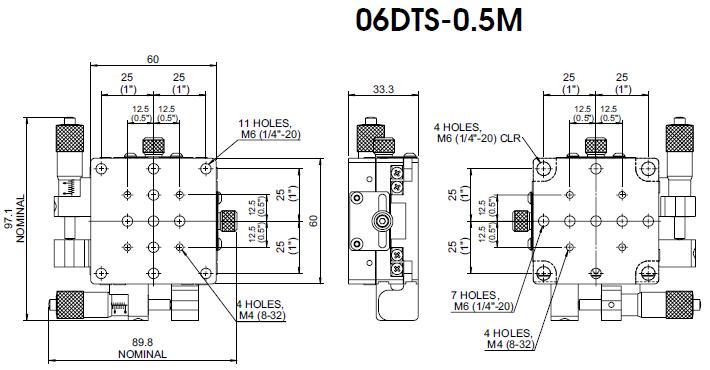

06DTS-0.5M

?

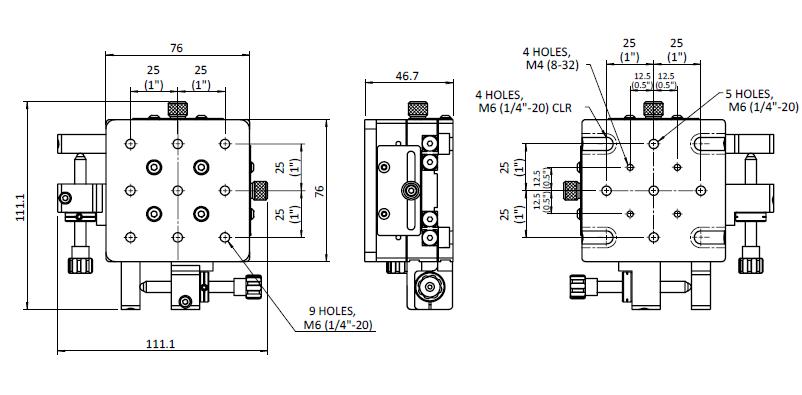

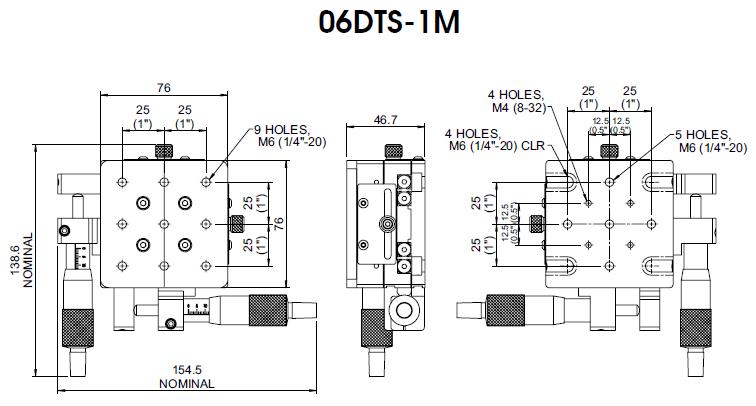

06DTS-1M

* 各轴移动平台运动方式都采用线性交叉滚柱培林。

* 线性交叉滚柱培林设计提供更大荷重量和更高度和直线性的功能。

* 和交叉滚柱培林接触的轨道由抛光的轴承钢材研磨制成, 以确保长期使用的平滑度及性。

* 内有一组预压弹簧可阻抗分厘卡头顶端以消除间隙产生。

* M6 (1/4-20) 和 M4 (8-32) 螺纹牙、螺纹孔洞皆可有方便的组合或固定。

* 分厘卡头推进平台到所需位置后，旋紧各轴侧面小螺丝旋钮予以固定之。

* 螺旋测微器( 分厘卡头) 置于侧边操作的设计，可节省空间的使用。

* 各轴移动距离：13mm 或 25mm。

* 角度偏差︰各轴

在分厘卡头所推进平台移动时上下摆动量(pitch) <25 弧秒(arcsec)；

在分厘卡头所推进平台移动时左右摆动量(yaw) <15 弧秒(arcsec)。

* 螺旋测微器( 分厘卡头) 小可读刻度：0.01mm。

* 06DTS-0.5M 随产品附有4 颗半圆形 M6 (1/4-20) 螺丝，方便固定于其他元件或光学桌上。

* 随产品附雷射干涉仪检验报告。

Unice轴交叉滚柱培林精密微调移动平台

?

?

XYZ 轴交叉滚柱培林精密微调移动平台 - 0.25mm 精密螺丝

06DTS-1M-ASL

* 结构设计和06DTS-1M *相同，不锈钢精密螺丝M6x0.25mm( 型号07ASL-1) 取代原分厘卡头。

* 各轴移动平台运动方式都采用线性交叉滚柱培林。

* 线性交叉滚柱培林设计提供更大荷重量和更高度和直线性的功能。

* 和交叉滚柱培林接触的轨道由抛光的轴承钢材研磨制成, 以确保长期使用的平滑度及性。

* 内有一组预压弹簧，可阻抗精密螺丝顶端以消除间隙产生。

* M6(1/4-20) 和M4(8-32) 螺纹牙、螺纹孔洞皆可有方便的组合或固定。

* 精密螺丝推进平台到所需位置后，旋紧各轴侧面小螺丝旋钮予以固定之。

* 精密螺丝置于侧边操作的设计，可节省空间的使用。

* 各轴移动距离:25mm

* 角度偏差︰各轴

在精密螺丝所推进平台移动时上下摆动量(pitch) < 25 弧秒(arcsec)；

在精密螺丝所推进平台移动时左右摆动量(yaw) < 15 弧秒(arcsec)。

* 随产品附雷射干涉仪检验报告。

?

?

XYZ 轴交叉滚柱培林精密微调移动平台 - 0.01mm 分厘卡头

06DTS-3M

* 这是一个结合公司 06DTS-1M、06PTS-1M 和 06ABK-2M 的产品组合。

* 各轴移动平台运动方式都采用线性交叉滚柱培林。

* 线性交叉滚柱培林设计提供更大荷重量和更高度和直线性的功能。

* 和交叉滚柱培林接触的轨道由抛光的轴承钢材研磨制成，以确保长期使用的平滑度及性。

* 内有一组预压弹簧可阻抗分厘卡头顶端以消除间隙产生。

* M6 (1/4-20) 和 M4 (8-32 ) 螺纹牙、螺纹孔洞皆可有方便的组合或固定。

* 角度偏差：各轴在分厘卡头所推进平台移动时上下摆动量(pitch) < 25 弧秒(arcsec)；在分厘卡头所推进平台移动时左右摆动量(yaw) < 15 弧秒(arcsec)。

* 螺旋测微器( 分厘卡头) 置于侧边操作的设计，可节省空间的使用。

* 各轴移动距离 25mm。

* 螺旋测微器( 分厘卡头) 小可读刻度：0.01mm。

* 分厘卡头推进平台到所需位置后，旋紧各轴侧面小螺丝旋钮予以固定之。

* 随产品附雷射干涉仪检验报告。

?

?

XYZ 轴交叉滚柱培林精密微调移动平台 - M6x0.25mm 精密螺丝

06DTS-3M-ASL

?

* 结构设计和06DTS-3M *相同，不锈钢精密螺丝 M6x0.25mm( 型号07ASL-1) 取代原分厘卡头。

* 各轴移动平台运动方式都采用线性交叉滚柱培林。

* 线性交叉滚柱培林设计提供更大荷重量和更高度和直线性的功能。

* 和交叉滚柱培林接触的轨道由抛光的轴承钢材研磨制成，以确保长期使用的平滑度及性。

* 内有一组预压弹簧可阻抗分厘卡头顶端以消除间隙产生。

* M6 (1/4-20) 和 M4 (8-32) 螺纹牙、螺纹孔洞皆可有方便的组合或固定。

* 角度偏差: 各轴

在分厘卡头所推进平台移动时上下摆动量(pitch) <25 弧秒 (arcsec);

在分厘卡头所推进平台移动时左右摆动量(yaw) <15 弧秒(arcsec)。

* 不锈钢精密螺丝旋钮置于侧边操作的设计，可节省空间的使用。

* 各轴移动距离 25mm。

* 不锈钢精密螺丝旋钮推进平台到所需位置后，旋紧各轴侧面小螺丝旋钮予以固定之。

* 随产品附雷射干涉仪检验报告。

?
