N-SF11直角棱镜
?光线偏转90°
?左旋性的图像
?采用高折射率材料
?另外也备有可选的额外?直角棱镜

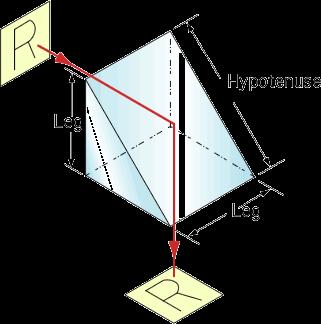

直角棱镜一般用于弯曲图像路径或将光路转折90°。本产品可产生左旋性的图像，这取决于棱镜的方向、是否翻转或回转图像。直角棱镜也可用于合成图像/光束偏移等应用。TECHSPEC? N-SF11直角棱镜采用高折射率的N-SF11制作而成。高折射率棱镜可增加光程长度，从而降低物理工作空间要求。TECHSPEC? 的镀膜层包括：不加涂层、斜面镀铝膜以及增透涂层面。
Common Specifications
表面平整度: |
λ/4 |
射线偏差 (°): |
90 |
图像定位: |
Left-Handed |
角度容差（弧分）: |
Left-Handed |
表面质量: |
20-10 |
基底: |
N-SF11 |
技术数据
订购信息
涂层 |
斜边长度 (mm) |
支脚长度 (mm) |
产品号 |
|---|---|---|---|
Uncoated |
2.8 |
2 |
#45-524 |
Uncoated |
4.2 |
3 |
#45-525 |
Uncoated |
5.7 |
4 |
#45-526 |
Uncoated |
7.1 |
5 |
#45-527 |
Uncoated |
14.1 |
10 |
#45-949 |
Uncoated |
21.2 |
15 |
#45-950 |
MgF2& Aluminized |
2.8 |
2 |
#47-922 |
MgF2& Aluminized |
4.2 |
3 |
#47-923 |
MgF2& Aluminized |
5.7 |
4 |
#47-924 |
MgF2& Aluminized |
7.1 |
5 |
#47-925 |
MgF2& Aluminized |
14.1 |
10 |
#47-926 |
MgF2& Aluminized |
21.2 |
15 |
#47-927 |
