Thorlabs保偏光纤跳线，镀增透膜

Thorlabs保偏光纤跳线，镀增透膜

Thorlabs保偏光纤跳线，镀增透膜

特性

镀有增透膜的FC/PC接头用于光纤-自由空间的连接*

极其适合与我们的光纤准直包和FiberPort系列产品配合使用，从而将菲涅尔损耗小化

增透膜可以改善回波损耗

带有一个未镀膜的FC/PC或FC/APC接头用于光纤-光纤连接

2.00 mm窄插销与所有接头的慢轴对准

每根跳线都附带有其单独的测试数据证书

Thorlabs提供的保偏光纤一头接有镀增透膜的FC/PC接头，另一头接有未镀膜的FC/PC或FC/APC接头。增透膜设计用于将光束从光线出射到自由空间或从自由空间偶合进光线时反射小化。镀膜接头能够在的波长范围内提供小于0.5%的平均反射率，同时不会影响光纤的消光比（请参看增透膜标签了解反射率关于波长的变化曲线）。

光纤-自由空间偶合当光从一根未镀膜的光纤偶合到自由空间中时，如当使用我们的光纤准直器时，在光纤末端的玻璃-空气界面的回波损耗（反射回光源的信号，不从光纤出射）将会比光纤-光纤偶合时更加严重。这是由于界面上的菲涅尔反射引起的，通常在4%左右。

通过接头界面上的增透膜，FC/PC接头的回波损耗可以改善~10 - 14分贝。在我们的测试中，带有未镀膜接头的跳线其典型回波损耗为~15分贝（3.16%），而一个镀有等偷摸的接头其回波损耗的平均提升为~27.6分贝（0.17%）（请参看实验室测量结果了解完整的测试数据）。镀有增透膜的接头还可以在光束从自由空间偶合到光纤中时提高透射率。

这些跳线具有Kevlar公司的FT030-BLUE
?3毫米强化分叉管，很适合与我们的光纤准直器和FiberPort准直器/耦合器配合使用。镀有增透膜的接头都用一个黑色接头护套进行区分，并在靠近接头的套管上标记有字母“A”。每根跳线附带两个保护帽，可以保护插芯末端不受尘埃和其它损坏因素的影响。我们也单独销售保护FC/PC-和FC/APC终端CAPF塑料光纤帽和CAPFM金属螺纹光纤帽。

我们还提供定制镀膜跳线。请联系技术支持了解更多细节。

*镀有增透膜的末端意味着用于自由空间应用（如准直），当它与其它接头末端接触是会对其造成损伤。当两个镀有增透膜的接头相连接时会增大背向反射，比起两个未镀膜接头相连接的情况，这样会大大增加透射损耗。

清洁镀增透膜的接头端且不损坏镀膜的方法有好几种。将压缩空气轻轻喷在接头端是比较理想的做法。其他方法包括使用浸有异丙醇或甲醇的无绒光学擦拭纸或FCC-7020光纤接头清洁器轻轻擦拭。但是请不要使用干的擦拭纸，因为可能会损坏增透膜涂层。

熊猫保偏光纤横截面

?

?

增透膜曲线

增透膜反射率

曲线中的阴影部分表示增透膜的规定波长范围，该范围有可能与光纤的工作波长范围（在图表题中会说明）不相等。其中虚线表示对准波长。每根跳线的增透膜性能有可能存在微小差异。下方的图中所示的都是典型值。

?

实验室测量结果

Thorlabs实验室测量结果：光纤-自由空间回波损耗对比测试数据

在光纤-自由空间和自由空间-光纤应用中，菲涅尔反射通常发生在玻璃-空气界面上，这是因为折射率的不连续引起的。这些反射被称为回波损耗，即反射回光源而不是从光纤出射的信号。对于一根标准、未镀膜的光线而言，其反射率（或以小数表示的回波损耗）可以采用下式进行计算，假设正入射：

其中R
为反射率，n₀
为空气的折射率（~1），n_s
wie光纤二氧化硅纤芯的折射率（~1.5）。通过这些典型数值，可以计算出未镀膜光纤的典型反射率约为4%。镀有增透膜的跳线在光纤末端带有多层介质的增透膜，可以将背向反射小化，这样一来就可以降低回波损耗并增大透射率。

实验装置我们通过一个光纤-自由空间应用，对镀有增透膜的保偏光纤跳线和标准保偏光纤跳线的回波损耗进行测试。先，将光源与一个2x2 50:50的淡漠耦合器连接，耦合器另一侧的支路与一个功率计和终端接头相连接，如图1所示。在该结构中，功率计测量耦合器上与之相连接的支路的光功率。下一步，将跳线未镀膜的一端与耦合器相连，未镀膜的一端先不连接，暴露在空气中。将功率计移动到光源一侧的未连接支路，用于测量反射功率，如图2所示。通过该数据，并考虑耦合器的插入损耗，就可以计算出以分贝为单位的回波损耗：

其中RL
为百分比或以分贝为单位的回波损耗，P_i
为图1中测得的入射光功率，P_r
为图1中测得的反射光功率，IL_c
为耦合器的插入损耗。以百分比表示的回波损耗（反射率）也可以计算：

结果镀有增透膜的跳线和相当的未镀膜跳线都经过相同的测试，测试结果如右表所示。在使用镀有增透膜的跳线时，回波损耗的改善是显而易见的。

?

图1：测量入射光功率

图2：测量反射光功率

损伤阀值

激光诱导的光纤损伤

以下教程详述了无终端(裸露的)、有终端光纤以及其他基于激光光源的光纤元件的损伤机制，包括空气-玻璃界面(自由空间耦合或使用接头时)的损伤机制和光纤玻璃内的损伤机制。诸如裸纤、光纤跳线或熔接耦合器等光纤元件可能受到多种潜在的损伤(比如，接头、光纤端面和装置本身)。光纤适用的大功率始终受到这些损伤机制的小值的限制。

虽然可以使用比例关系和一般规则估算损伤阈值，但是，光纤的损伤阈值在很大程度上取决于应用和特定用户。用户可以以此教程为指南，估算大程度降低损伤风险的安全功率水平。如果遵守了所有恰当的制备和适用性指导，用户应该能够在的大功率水平以下操作光纤元件；如果有元件并未大功率，用户应该遵守下面描述的"实际安全水平"该，以安全操作相关元件。可能降低功率适用能力并给光纤元件造成损伤的因素包括，但不限于，光纤耦合时未对准、光纤端面受到污染或光纤本身有瑕疵。关于特定应用中光纤功率适用能力的深入讨论，请联系技术支持techsupport-cn@thorlabs.com。

空气-玻璃界面的损伤

空气/玻璃界面有几种潜在的损伤机制。自由空间耦合或使用光学接头匹配两根光纤时，光会入射到这个界面。如果光的强度很高，就会降低功率的适用性，并给光纤造成损伤。而对于使用环氧树脂将接头与光纤固定的终端光纤而言，高强度的光产生的热量会使环氧树脂熔化，进而在光路中的光纤表面留下残留物。

损伤的光纤端面

未损伤的光纤端面

裸纤端面的损伤机制

光纤端面的损伤机制可以建模为大光学元件，紫外熔融石英基底的工业标准损伤阈值适用于基于石英的光纤(参考右表)。但是与大光学元件不同，与光纤空气/璃界面相关的表面积和光束直径都非常小，耦合单模(SM)光纤时尤其如此，因此，对于给定的功率密度，入射到光束直径较小的光纤的功率需要比较低。

右表列出了两种光功率密度阈值：一种理论损伤阈值，一种"实际安全水平"。一般而言，理论损伤阈值代表在光纤端面和耦合条件非常好的情况下，可以入射到光纤端面且没有损伤风险的大功率密度估算值。而"实际安全水平"功率密度代表光纤损伤的低风险。超过实际安全水平操作光纤或元件也是有可以的，但用户必须遵守恰当的适用性说明，并在使用前在低功率下验证性能。

多模(MM)光纤的有效面积由纤芯直径确定，一般要远大于SM光纤的MFD值。如要获得佳耦合效果，Thorlabs建议光束的光斑大小聚焦到纤芯直径的70 - 80%。由于多模光纤的有效面积较大，降低了光纤端面的功率密度，因此，较高的光功率(一般上千瓦的数量级)可以无损伤地耦合到多模光纤中。

所有值针对无终端(裸露)的石英光纤，适用于自由空间耦合到洁净的光纤端面。

这是可以入射到光纤端面且没有损伤风险的大功率密度估算值。用户在高功率下工作前，必须验证系统中光纤元件的性能与可靠性，因其与系统有着紧密的关系。

这是在大多数工作条件下，入射到光纤端面且不会损伤光纤的安全功率密度估算值。

插芯/接头终端相关的损伤机制

有终端接头的光纤要考虑更多的功率适用条件。光纤一般通过环氧树脂粘合到陶瓷或不锈钢插芯中。光通过接头耦合到光纤时，没有进入纤芯并在光纤中传播的光会散射到光纤的外层，再进入插芯中，而环氧树脂用来将光纤固定在插芯中。如果光足够强，就可以熔化环氧树脂，使其气化，并在接头表面留下残渣。这样，光纤端面就出现了局部吸收点，造成耦合效率降低，散射增加，进而出现损伤。

与环氧树脂相关的损伤取决于波长，出于以下几个原因。一般而言，短波长的光比长波长的光散射更强。由于短波长单模光纤的MFD较小，且产生更多的散射光，则耦合时的偏移也更大。

为了大程度地减小熔化环氧树脂的风险，可以在光纤端面附近的光纤与插芯之间构建无环氧树脂的气隙光纤接头。我们的高功率多模光纤跳线就使用了这种设计特点的接头。

曲线图展现了带终端的单模石英光纤的大概功率适用水平。每条线展示了考虑具体损伤机制估算的功率水平。大功率适用性受到所有相关损伤机制的低功率水平限制(由实线表示)。

确定具有多种损伤机制的功率适用性

光纤跳线或组件可能受到多种途径的损伤(比如，光纤跳线)，而光纤适用的大功率始终受到与该光纤组件相关的低损伤阈值的限制。

例如，右边曲线图展现了由于光纤端面损伤和光学接头造成的损伤而导致单模光纤跳线功率适用性受到限制的估算值。有终端的光纤在给定波长下适用的总功率受到在任一给定波长下，两种限制之中的较小值限制(由实线表示)。在488 nm左右工作的单模光纤主要受到光纤端面损伤的限制(蓝色实线)，而在1550nm下工作的光纤受到接头造成的损伤的限制(红色实线)。

对于多模光纤，有效模场由纤芯直径确定，一般要远大于SM光纤的有效模场。因此，其光纤端面上的功率密度更低，较高的光功率(一般上千瓦的数量级)可以无损伤地耦合到光纤中(图中未显示)。而插芯/接头终端的损伤限制保持不变，这样，多模光纤的大适用功率就会受到插芯和接头终端的限制。

请注意，曲线上的值只是在合理的操作和对准步骤几乎不可能造成损伤的情况下粗略估算的功率水平值。值得注意的是，光纤经常在超过上述功率水平的条件下使用。不过，这样的应用一般需要专业用户，并在使用之前以较低的功率进行测试，尽量降低损伤风险。但即使如此，如果在较高的功率水平下使用，则这些光纤元件应该被看作实验室消耗品。

光纤内的损伤阈值

除了空气玻璃界面的损伤机制外，光纤本身的损伤机制也会限制光纤使用的功率水平。这些限制会影响所有的光纤组件，因为它们存在于光纤本身。光纤内的两种损伤包括弯曲损耗和光暗化损伤。

弯曲损耗光在纤芯内传播入射到纤芯包层界面的角度大于临界角会使其无法全反射，光在某个区域就会射出光纤，这时候就会产生弯曲损耗。射出光纤的光一般功率密度较高，会烧坏光纤涂覆层和周围的松套管。

有一种叫做双包层的特种光纤，允许光纤包层(第二层)也和纤芯一样用作波导，从而降低弯折损伤的风险。通过使包层/涂覆层界面的临界角高于纤芯/包层界面的临界角，射出纤芯的光就会被限制在包层内。这些光会在几厘米或者几米的距离而不是光纤内的某个局部点漏出，从而大限度地降低损伤。Thorlabs生产并销售0.22 NA双包层多模光纤，它们能将适用功率提升百万瓦的范围。

光暗化

光纤内的第二种损伤机制称为光暗化或负感现象，一般发生在紫外或短波长可见光，尤其是掺锗纤芯的光纤。在这些波长下工作的光纤随着曝光时间增加，衰减也会增加。引起光暗化的原因大部分未可知，但可以采取一些列措施来缓解。例如，研究发现，羟基离子(OH)含量非常低的光纤可以抵抗光暗化，其它掺杂物比如氟，也能减少光暗化。

即使采取了上述措施，所有光纤在用于紫外光或短波长光时还是会有光暗化产生，因此用于这些波长下的光纤应该被看成消耗品。

制备和处理光纤

通用清洁和操作指南

建议将这些通用清洁和操作指南用于所有的光纤产品。而对于具体的产品，用户还是应该根据辅助文献或手册中给出的具体指南操作。只有遵守了所有恰当的清洁和操作步骤，损伤阈值的计算才会适用。

安装或集成光纤(有终端的光纤或裸纤)前应该关掉所有光源，以避免聚焦的光束入射在接头或光纤的脆弱部分而造成损伤。

光纤适用的功率直接与光纤/接头端面的质量相关。将光纤连接到光学系统前，一定要检查光纤的末端。端面应该是干净的，没有污垢和其它可能导致耦合光散射的污染物。另外，如果是裸纤，使用前应该剪切，用户应该检查光纤末端，确保切面质量良好。

如果将光纤熔接到光学系统，用户先应该在低功率下验证熔接的质量良好，然后在高功率下使用。熔接质量差，会增加光在熔接界面的散射，从而成为光纤损伤的来源。

对准系统和优化耦合时，用户应该使用低功率；这样可以大程度地减少光纤其他部分(非纤芯)的曝光。如果高功率光束聚焦在包层、涂覆层或接头，有可能产生散射光造成的损伤。

高功率下使用光纤的注意事项

一般而言，光纤和光纤元件应该要在安全功率水平限制之内工作，但在理想的条件下(佳的光学对准和非常干净的光纤端面)，光纤元件适用的功率可能会增大。用户先必须在他们的系统内验证光纤的性能和稳定性，然后再提高输入或输出功率，遵守所有所需的安全和操作指导。以下事项是一些有用的建议，有助于考虑在光纤或组件中增大光学功率。

要防止光纤损伤光耦合进光纤的对准步骤也是重要的。在对准过程中，在取得佳耦合前，光很容易就聚焦到光纤某部位而不是纤芯。如果高功率光束聚焦在包层或光纤其它部位时，会发生散射引起损伤

使用光纤熔接机将光纤组件熔接到系统中，可以增大适用的功率，因为它可以大程度地减少空气/光纤界面损伤的可能性。用户应该遵守所有恰当的指导来制备，并进行高质量的光纤熔接。熔接质量差可能导致散射，或在熔接界面局部形成高热区域，从而损伤光纤。

连接光纤或组件之后，应该在低功率下使用光源测试并对准系统。然后将系统功率缓慢增加到所希望的输出功率，同时周期性地验证所有组件对准良好，耦合效率相对光学耦合功率没有变化。

由于剧烈弯曲光纤造成的弯曲损耗可能使光从受到应力的区域漏出。在高功率下工作时，大量的光从很小的区域(受到应力的区域)逃出，从而在局部形成产生高热量，进而损伤光纤。请在操作过程中不要破坏或突然弯曲光纤，以尽可能地减少弯曲损耗。

用户应该针对给定的应用选择合适的光纤。例如，大模场光纤可以良好地代替标准的单模光纤在高功率应用中使用，因为前者可以提供更佳的光束质量，更大的MFD，且可以降低空气/光纤界面的功率密度。

阶跃折射率石英单模光纤一般不用于紫外光或高峰值功率脉冲应用，因为这些应用与高空间功率密度相关。

镀有增透膜的保偏跳线，用于620 - 800纳米波长

阴影区域表示增透膜规定的波长范围，与光纤的工作波长范围(标注在图标题上)不同。

模场直径

设定在630纳米的对准波长上

针对无终端光纤而设定

?

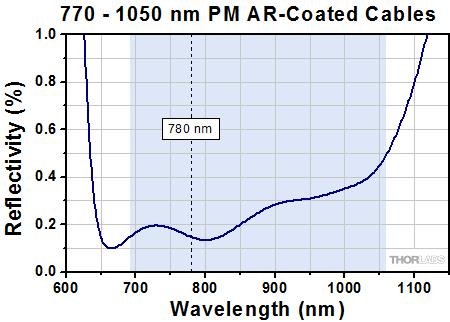

镀有增透膜的保偏跳线，用于770 - 1050纳米波长

阴影区域表示增透膜规定的波长范围，与光纤的工作波长范围（标注在图标题上）不同。

模场直径

设定在780纳米的对准波长上

针对无终端光纤而设定

镀有增透膜的保偏跳线，用于970 - 1250纳米波长

阴影区域表示增透膜规定的波长范围，与光纤的工作波长范围（标注在图标题上）不同。

模场直径

设定在980纳米的对准波长上

针对无终端光纤而设定

镀有增透膜的保偏跳线，用于纳米

阴影区域表示增透膜规定的波长范围，与光纤的工作波长范围(标注在曲线图标题上)不同。

模场直径

设定在1550纳米的对准波长上

针对无终端光纤而设定
