单晶硅光学镜片类
楔角棱镜（又名楔角棱镜）是一种带有倾角斜面的光学棱镜，主要在光学领域用于光束控制偏移。 楔角棱镜两面的倾角比较小。它能够使得光路向较厚的一边偏折，如果只使用一个楔形棱镜可以对入射 光路进行角度的偏移，两个楔形棱镜组合使用时可以当做变形棱镜使用，主要用于校正激光光束。 在光学领域中楔形棱镜是一种理想的光路调整器件，两个可旋转的棱镜可以在的范围（10°）内调整 出射光束的方向。应用于红外成像或监控、遥测或红外分光镜等光学系统
密度(g cm-3) |
2.33 |
熔点(℃) |
1420 |
介电常数 |
13 @ 10GHZ |
热膨胀系数(1/℃) |
4.15*10-6 |
体弹模量(Gpa) |
102 |
剪切模量(Gpa) |
79.9 |
热导率(J/k .m. s) |
163.3 @ 273K |
热容量(J/g .k) |
0.733 |
knoop硬度(kg/mm2) |
1150 |
杨氏模量(Gpa) |
131 |
泊松比 |
0.266 |
弹性系数 |
C 11= 167 C11= 65 C11= 80 |

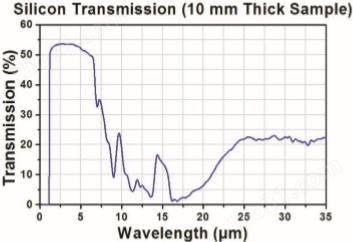

透过波长范围 |
1000nm— 10000nm 30000nm— 300000nm |
热光系数,dn/dT (1/k) |
1.6*10-4 |
吸收系数 (1/cm) |
1.6*10-3@3000.nm |
单晶硅光学镜片类-大尺寸硅棱镜
技术要求 |
|||
技术要求 |
商业级 |
精密级 |
高精密级 |
尺寸范围 |
1-300mm |
2-300mm |
2-300mm |
尺寸公差 |
土0.1mm |
土0.025mm |
土0.01mm |
厚度公差 |
土0.1mm |
土0.025mm |
土0.01mm |
角度公差 |
± 2′ |
± 30′′ |
± 5′′ |
表面质量 |
60-40 |
40-20 |
20-10 |
表面精度 |
1.0λ |
λ/10 |
λ/20 |
镀膜 |
3-5μm T >97% |
||
倒边 |
0.1-0.5mm*45 ° |
||
材料 |
单晶硅 |
||
单晶硅光学镜片硅楔形镜
大尺寸硅楔形镜
楔形棱镜可单独用来将光束按特定的角度进行分离，也可以通过使用 两个楔形棱镜组合一起进行光束控制， 单个楔形棱镜偏移量是以屈光度来 衡量的，一个屈光度是指在一米的工作距离出将光束偏离1厘米。 关于该产 品有无现货或需要订制其它尺寸，请联系销售部。 |
|||
技术要求 |
商业级 |
精密级 |
高精密级 |
尺寸范围 |
1-300mm |
2-300mm |
2-300mm |
尺寸公差 |
土0.1mm |
土0.025mm |
土0.01mm |
厚度公差 |
土0.1mm |
土0.025mm |
土0.01mm |
角度公差 |
± 2′ |
± 30′′ |
± 5′′ |
表面质量 |
60-40 |
40-20 |
20-10 |
表面精度 |
1.0λ |
λ/10 |
λ/20 |
镀膜 |
3-5μm T >97% |
||
倒边 |
0.1-0.5mm*45 ° |
||
材料 |
单晶硅 |
||
采用ATR棱镜的激光吸收光谱 是红外光谱发展较快的一个技术，也是目前广泛 采样技术， 可以进行定性或定量测试，而基本不用样品制备，这样可以大大加快测试 速度、提高测试效率， 从多次反射ATR到单次反射的ATR、从常温测试到变温测试（ 高温度可达300℃）、从常压技术到高压超临界技术。 关于该产品有无现货或需要订 制其它尺寸，请联系销售部 |
|||
技术要求 |
商业级 |
精密级 |
高精密级 |
尺寸范围 |
1-600mm |
2-600mm |
2-600mm |
尺寸公差 |
土0.1mm |
土0.025mm |
土0.01mm |
角度公差 |
± 2′ |
± 30′′ |
± 5′′ |
表面质量 |
60-40 |
40-20 |
20-10 |
表面精度 |
1.0λ |
λ/10 |
λ/20 |
镀膜 |
3-5μm T >97% |
||
倒边 |
0.1-0.5mm*45 ° |
||
材料 |
单晶硅 |
||
长度mm |
宽度mm |
厚度mm |
角度 |
备注 |
42 |
14 |
2 |
45 |
|
50 |
20 |
2 |
45 |
|
52 |
20 |
2 |
45 |
|
52 |
20 |
2 |
45 |
|
60 |
12 |
4 |
45 |
|
68 |
10 |
6 |
45 |
单晶硅光学镜片硅异形棱镜
此棱镜为一体成形，应用于红外成像或监控、红外测温、遥测或 红外分光镜等光学系统，它的透射光谱范围为1.2-7μm,常用于红外光 学系统。 关于该产品有无现货或需要订制其它尺寸，请联系销售部 |
|||
技术要求 |
商业级 |
精密级 |
高精密级 |
尺寸范围 |
1-300mm |
2-300mm |
2-300mm |
尺寸公差 |
土0.1mm |
土0.025mm |
土0.01mm |
厚度公差 |
土0.1mm |
土0.025mm |
土0.01mm |
角度公差 |
± 3′ |
± 30′′ |
± 5′′ |
表面质量 |
60-40 |
40-20 |
20-10 |
表面精度 |
1.0λ |
λ/10 |
λ/20 |
镀膜 |
3-5μm T >97% |
||
倒边 |
0.1-0.5mm*45 ° |
||
材料 |
硅或其它晶体材料 |
||
单晶硅光学镜片小尺寸硅棱镜
直角棱镜一般用于弯曲图像路径或将光路转折90°。本产品可产生左旋 性的图像。 直角棱镜也可用于合成图像/光束偏移等应用高精度直角透镜具 有低弧秒公差，并采用精密的单晶硅制作而成，适用于各种红外应用 |
|||
技术要求 |
商业级 |
精密级 |
高精密级 |
尺寸范围 |
1-300mm |
2-300mm |
2-300mm |
尺寸公差 |
土0.1mm |
土0.025mm |
土0.01mm |
厚度公差 |
土0.1mm |
土0.025mm |
土0.01mm |
角度公差 |
± 3′ |
± 15′′ |
± 2′′ |
表面质量 |
60-40 |
40-20 |
20-10 |
表面精度 |
1.0λ |
λ/10 |
λ/20 |
镀膜 |
3-5μm T >97% |
||
倒边 |
0.1-0.5mm*45 ° |
||
材料 |
硅或其它晶体材料 |
||
单晶硅光学镜片硅窗口
应用于红外成像或监控、遥测或红外分光镜等光学系 |
|||
技术要求 |
商业级 |
精密级 |
高精密级 |
尺寸范围 |
1-600mm |
2-600mm |
2-600mm |
尺寸公差 |
土0.1mm |
土0.025mm |
土0.01mm |
厚度公差 |
土0.1mm |
土0.025mm |
土0.01mm |
角度公差 |
± 3′ |
± 1′′ |
± 5′′ |
表面质量 |
60-40 |
40-20 |
20-10 |
表面精度 |
1.0λ |
λ/10 |
λ/20 |
镀膜 |
3-5μm? ?AR, <5% per Surface |
||
倒边 |
0.1-0.5mm*45 ° |
||
材料 |
硅或其它晶体材料 |
||
直径mm |
厚度mm |
镀膜要求 |
直径mm |
厚度mm |
10 |
1 |
3-5μm? ?T >97% |
75 |
3 |
12.5 |
1 |
75 |
5 |
|
20 |
2 |
76.2 |
6 |
|
25 |
3 |
80 |
8 |
|
30 |
3 |
90 |
10 |
|
38.1 |
3 |
100 |
10 |
|
40 |
4 |
150 |
15 |
|
50 |
3 |
180 |
18 |
|
50.8 |
3 |
200 |
20 |
|
63.5 |
5 |
300 |
35 |
