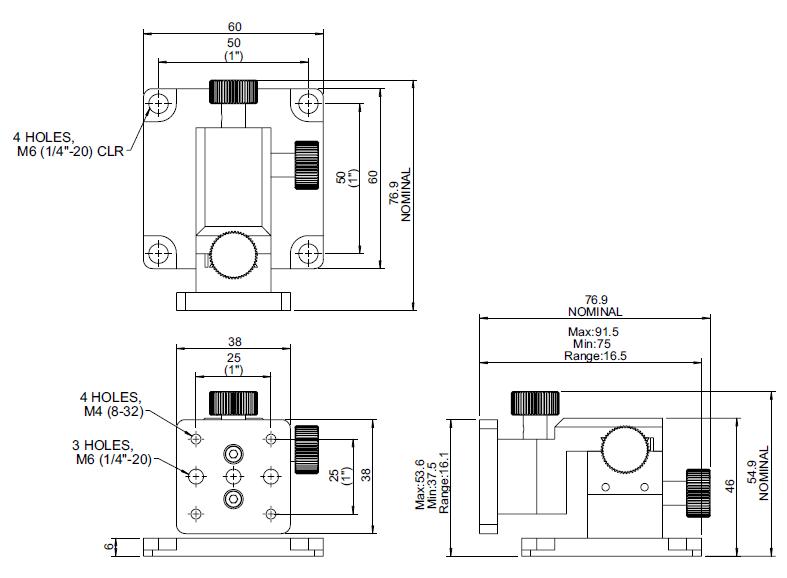

Unice齿轮式/鸠尾槽导轨移动平台
38x38mm XYZ 轴鸠尾槽移动平台
06UTS-3M
* 这种精致型平移台为小尺寸元件所需的三轴移动提供滑顺的功能。
* 工作面上有两种螺纹牙，提供多样的固定功能。
* 鸠尾槽精密设计，移动时不会产生幌动。
* 各轴移动范围：±7mm。
* 小解析度：0.5mm
* 底板四角落提供 M6 (1/4-20) 沉头螺纹孔，方便固定于光学桌、光学平台... 等。
Model |
Range |
W(kgs) |
|
Metric(mm) |
06UTS-3M |
±7mm |
0.20 |
Unice齿轮式/鸠尾槽导轨移动平台
?
齿轮式/ 鸠尾槽导轨单轴移动平台 - 解析度 0.1mm
06TTS-1M
* 鸠尾槽导轨和斜齿条齿轮设计组合，提供简单操作和在轴上定位。
* 转动大螺纹旋钮推进平台到所需位置后，旋紧旁边的小旋钮予以固定之。
* 工作台面上有 M6 (1/4-20) 和 M4 (8-32) 两种螺纹牙，底板上有M6 (1/4-20)沉头孔方便固定于光学桌，面包板和其他元件上。
* 移动距离 +30mm ~ -19mm 。
* 移动精度/ 直线度≤30μm。
* 每 1mm 一个刻划，每5mm 有较长的标记, 每10mm 有数字标记。
* 解析度 ( 副尺刻度)：0.1mm。
Model |
Travel Range |
W(kgs) |
|
Metric(mm) |
06TTS-1M |
± 30mm |
0.30 |
?
?
齿轮式/ 鸠尾槽导轨单轴移动平台 - 解析度 0.1mm
06TTS-100M
* 鸠尾槽导轨和斜齿条齿轮设计组合，提供简单操作和在轴上定位。
* 转动大螺纹旋钮推进平台到所需位置后，旋紧旁边的小旋钮予以固定之。
* 工作台面上有 M6 (1/4-20) 和 M4 (8-32) 两种螺纹牙，底板上有M6 (1/4-20)沉头孔方便固定于光学桌，面包板和其他元件上。
* 移动距离±50mm。
* 移动精度/ 直线度≤ 100μm。
* 每 1mm 一个刻划，每5mm 有较长的标记, 每10mm 有数字标记。
* 解析度 ( 副尺刻度)：0.1mm。
Model |
Travel Range |
W(kgs) |
|
Metric(mm) |
06TTS-100M |
±50mm |
0.40 |
?
?
齿轮式/ 鸠尾槽导轨XY 轴移动平台 - 解析度 0.1mm
06TTS-2M
* 鸠尾槽导轨和斜齿条齿轮设计组合，提供简单操作和在轴上定位。
* 转动大螺纹旋钮推进平台到所需位置后，旋紧旁边的小旋钮予以固定之。
* 工作台面上有 M6 (1/4-20) 和 M4 (8-32) 两种螺纹牙，底板上有M6 (1/4-20)沉头孔方便固定于光学桌，面包板和其他元件上。
* 移动距离 ±30mm。
* 移动精度/ 直线度≤30μm。
* 每 1mm 一个刻划，每 5mm 有较长的标记，每10mm 有数字标记。
* 解析度 ( 副尺刻度)：0.1mm。
Model |
Travel Range |
W(kgs) |
|
Metric(mm) |
06TTS-2M |
± 30mm |
0.53 |
?
?

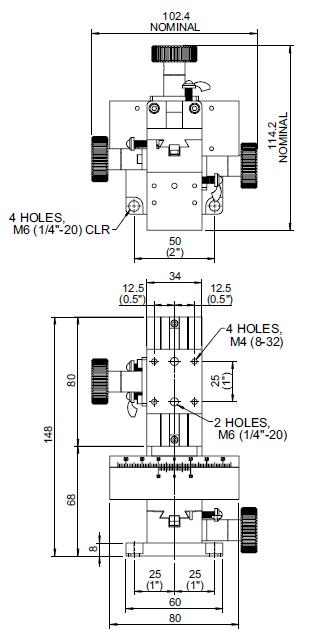

齿轮式/ 鸠尾槽导轨XYZ 轴移动平台 - 解析度 0.1mm
06TTS-3M
* 此产品结合一个2 轴移动平台 06TTS-2M 和Z 轴移动平台 06TTS-ZM 做垂直纵向调整。
* 鸠尾槽导轨和斜齿条齿轮设计组合，提供简单操作和在轴上定位。
* 转动大螺纹旋钮推进平台到所需位置后，旋紧旁边的小旋钮予以固定之。
* 工作台面上有 M4 (8-32) 螺纹牙，底板上有 M6 (1/4-20) 沉头孔方便固定于光学桌，面包板和其他元件上。
* XY 轴移动距离±30mm ,Z 轴 +30mm ~ -19mm。
* 移动精度/ 直线度≤30μm。
* 每 1mm 一个刻划，每 5mm 有较长的标记，每 10mm 有数字标记。
* 解析度( 副尺刻度)：0.1mm。
Model |
Travel Range |
W(kgs) |
|
Metric(mm) |
06TTS-2M |
XY : ±30mm |
0.76 |
Z : +30mm ~ -19mm |
?
?
?齿轮式/ 鸠尾槽导轨Z 轴移动平台 - 解析度 0.1mm
06TTS-ZM
* 此产品设计主要是做垂直纵向调整。
* 鸠尾槽导轨和斜齿条齿轮设计组合，提供简单操作和在轴上定位。
* 转动大螺纹旋钮推进平台到所需位置后，旋紧旁边的小旋钮予以固定之。
* 工作台面上有 M4 (8-32) 螺纹牙，底板上有 M6 (1/4-20) 沉头孔方便固定于光学桌，面包板和其他元件上。
* 移动距离 +30mm ~ -19mm。
* 移动精度/ 直线度 ≤30μm。
* 每 1mm 一个刻划，每 5mm 有较长的标记，每 10mm 有数字标记。
* 解析度 ( 副尺刻度)：0.1mm。
Model |
Travel Range |
W(kgs) |
|
Metric(mm) |
06TTS-ZM |
+30mm ~ -19mm |
0.29 |
?
?
齿轮式/ 鸠尾槽导轨XZ 轴移动平台 - 解析度 0.1mm
06TTS-5M
* 此产品结合一个单轴移动平台06TTS-1M 和Z 轴移动平台06TTS-ZM 做垂直纵向调整。
* 鸠尾槽导轨和斜齿条齿轮设计组合，提供简单操作和在轴上定位。
* 转动大螺纹旋钮推进平台到所需位置后，旋紧旁边的小旋钮予以固定之。
* 工作台面上有 M4 (8-32) 螺纹牙，底板上有 M6 (1/4-20) 沉头孔方便固定于光学桌，面包板和其他元件上。
* 移动距离: ±30mm。
* 移动精度/ 直线度 ≤30μm。
* 每 1mm 一个刻划，每 5mm 有较长的标记，每 10mm 有数字标记。
* 解析度 ( 副尺刻度)：0.1mm。
Model |
Travel Range |
W(kgs) |
|
Metric(mm) |
06TTS-5M |
± 30mm |
0.52 |
