RYMO探测器系列产品
PDCTXX-2XX 系列探测器产品手册
产品特点
? 350~1100nm 宽光谱响应范围
? 极低的结电容
??pA/ 级超低漏电流
? 针对 500-700nm 波长响应优化
? TO-18 标准封装
产品型号及性能参数
2.1 产品型号
| 型号 | 感光面积(mm2) | 封装形式 | 管壳高度（mm） | 说明 |
| PDCT01-201 | 1.10X1.10 | TO18-2 | 3.75 | 玻璃窗口 |
备注：其他感光面积、滤光片类型以及管壳高度可定制，请联系销售人员获取更多信息
2.2 性能参数
| 参数 | 典型值 | 最小值 | 最大值 | 单位 | 说明 |
| 光谱响应范围 (λ) | 350 to 1100 | nm | |||
| 响应峰值波长 (λp) | 820 | nm | |||
| 光响应 (S) | 0.510 | 0.490 | A/W | @λp | |
| 暗电流 (ID) | 0.75 | 10 | pA | VR=0.01V | |
| 暗电流温度漂移系数 | 1.122 | Times/℃ | VR=0V；f=100kHz | ||
| 电容 (Ct) | 15 | 25 | pF | ||
| 反向击穿电压 (VR) | 30 | V | |||

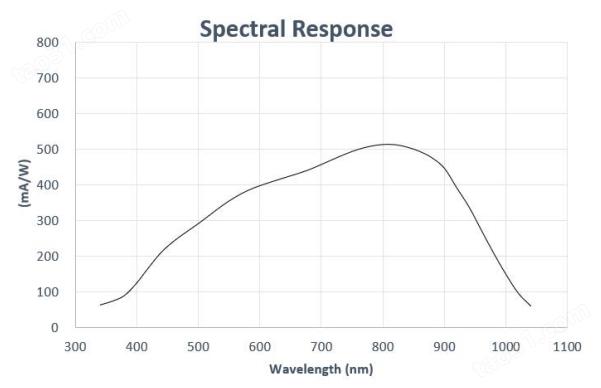

2.3 光谱响应曲线
3. 环境参数
| 参数 | 规格 | 单位 | 说明 |
| 工作温度范围 | -20~+80 | °C | |
| 储存温度条件 | -40~+100 | °C | |
| 工作湿度范围 | 10~90 | RH% | 无结露 |

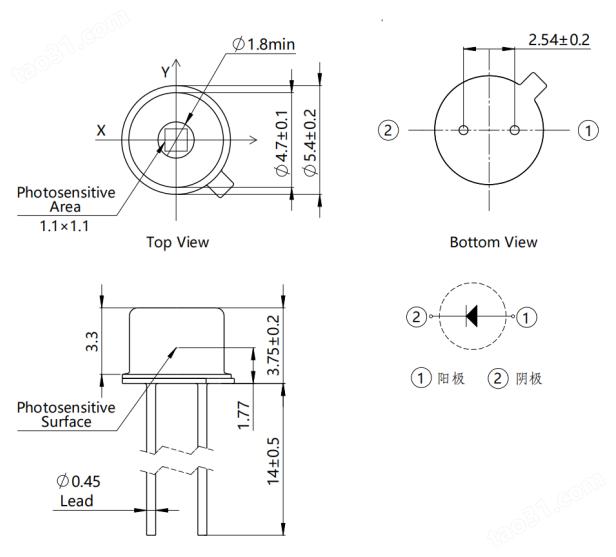

4. 外形尺寸 (单位：mm)
RYMO探测器系列产品
PDCTXX-0XX 系列产品手册
1. 产品特点
? 350~1100nm 宽光谱响应范围
? 极低的结电容
??pA /级超低漏电流
? 针对 500-700nm 波长响应优化
? TO-5 标准封装
? 多种管壳高度选项
2. 产品型号及性能参数
2.1 产品型号
| 型号 | 感光面积(mm2) | 封装形式 | 管壳高度（mm） | 说明 |
| PDCT07-001 | 2.60X2.60 | TO5-3 | 6.4 | 410nm 滤光片 |
| PDCT07-002 | 2.60X2.60 | TO5-3 | 6.4 | 玻璃窗口 |
| PDCT07-012 | 2.60X2.60 | TO5-2 | 4.3 | 玻璃窗口 |
| PDCT14-001 | 3.70X3.70 | TO5-2 | 4.3 | 玻璃窗口 |
2.2 性能参数
| 参数 | 典型值 | 最小值 | 最大值 | 单位 | 说明 |
| 光谱响应范围 (λ) | 350 to 1100 | nm | |||
| 响应峰值波长 (λp) | 820 | nm | |||
| 光响应 (S) | 0.510 | 0.490 | A/W | @λp | |
| 暗电流 (ID)@VR=0.01V | 5 | 30 | pA | PDCT07 系列 | |
| 10 | 50 | PDCT14 系列 | |||
| 暗电流温度漂移系数 | 1.122 | Times/℃ | |||
| 电容 (Ct)@ VR=0V; f=100kHz | 65 | 100 | pF | PDCT07 系列 | |
| 100 | 200 | PDCT14 系列 | |||
| 反向击穿电压 (VR) | 30 | V | |||

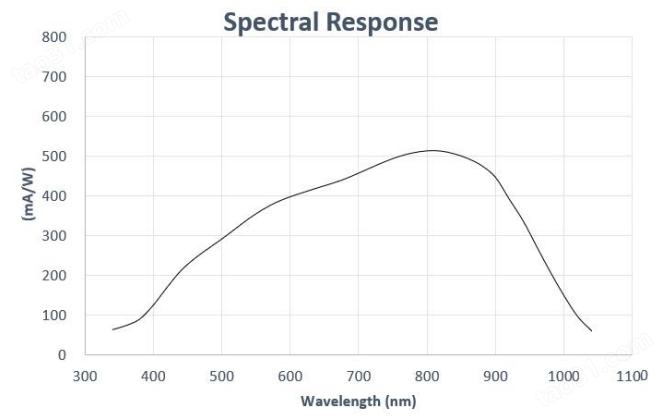

2.3 光谱响应曲线
备注：PDCT07-001 除外
3. 环境参数
| 参数 | 规格 | 单位 | 说明 |
| 工作温度范围 | -20~+80 | °C | |
| 储存温度条件 | -40~+100 | °C | |
| 工作湿度范围 | 10~90 | RH% | 无结露 |
4. 外形尺寸 (单位：mm)

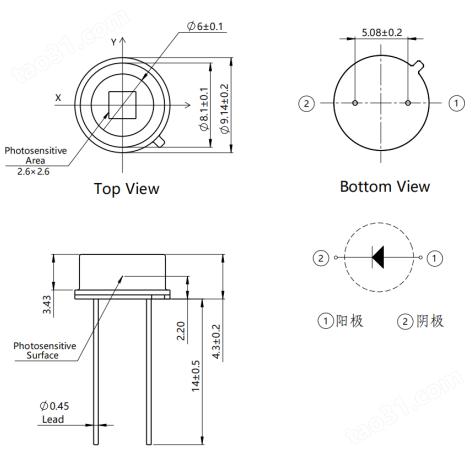

4.1. PDCT07-001 / PDCT07-002
4.2. PDCT07-012

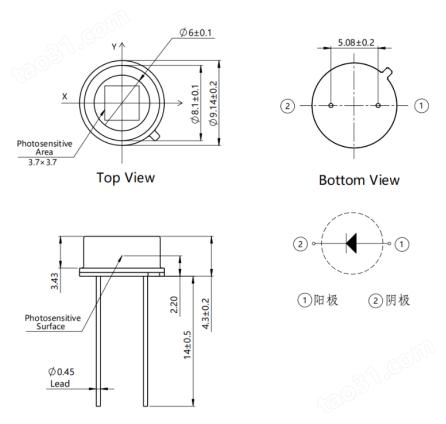

4.3. PDCT14-001
PDCCXX-0XX 系列产品手册
1. 产品特点
? 350~1100nm 宽光谱响应范围
? 极低的结电容
??pA /级超低漏电流
? 针对 500-700nm 波长响应优化
? COB 封装形式
? 适用于无铅回流焊
2. 产品型号及性能参数
2.1 产品型号
| 型号 | 感光面积(mm2) | 封装形式 | 封装材料 | 说明 |
| PDCD06-001 | 2.6X2.6 | COB | 玻璃环氧树脂 |
备注：其他感光面积、封装尺寸可定制，请联系销售人员获取更多信息
2.2 性能参数
| 参数 | 典型值 | 最小值 | 最大值 | 单位 | 说明 |
| 光谱响应范围 (λ) | 350 to 1100 | nm | |||
| 响应峰值波长 (λp) | 820 | nm | |||
| 光响应 (S) | 0.510 | 0.490 | A/W | @λp | |
| 暗电流 (ID) | 5 | 30 | pA | VR=0.01V | |
| 暗电流温度漂移系数 | 1.122 | Times/℃ | VR=0V；f=100kHz | ||
| 电容 (Ct) | 65 | 100 | pF | ||
| 反向击穿电压 (VR) | 30 | V | |||
2.3 光谱响应曲线
3. 环境参数
| 参数 | 规格 | 单位 | 说明 |
| 工作温度范围 | -25~+85 | °C | |
| 储存温度条件 | -40~+100 | °C | |
| 回流焊最高温度 | 260 | °C | 10s max |
| 工作湿度范围 | 10~90 | RH% | 无结露 |

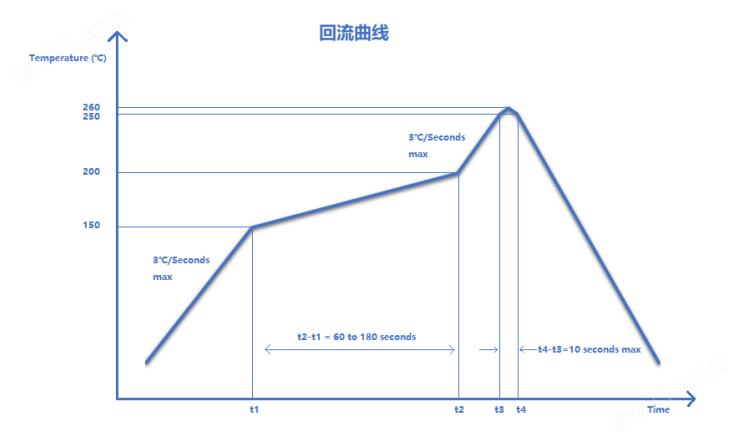

4. 回流曲线

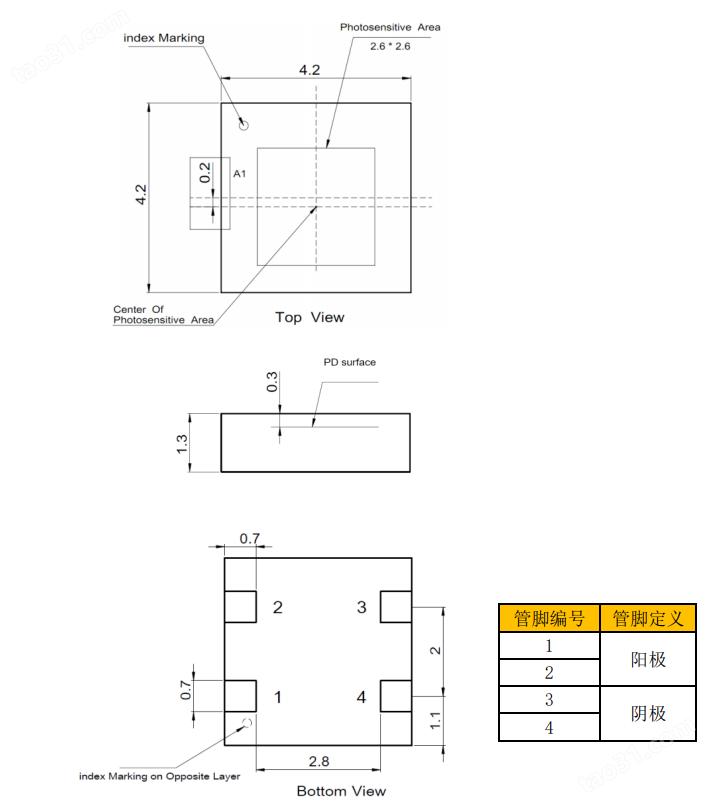

5. 外形尺寸 (单位：mm)
