Unice76x60mm 垂直式移动平台
76x60mm 垂直式移动平台 - 0.01mm 分厘卡头
06VTS-1M
* 这个小巧的垂直移动平台，螺旋测微器 ( 分厘卡头) 置于中央的设计，提供的高度控制。
* 平台设计是利用两个相互反向的楔形块倾斜平面结合交叉滚柱培林和轴承钢轨道而成。
* 水平移动底层的楔形块利用交叉滚柱培林倾斜度轨迹转换为推动上面的楔形块而形成垂直的移动。
* 转动分厘卡头刻度一格，相对应平台于垂直方向移动二分之一格的距离。
* 这个平台提供行程 6mm，小解析度 0.01mm。
* 四个预压弹簧和圆形轴承设置，形成无间隙垂直移动。
* 线性交叉滚柱培林设计提供更大荷重量和更高度和直线性的功能。
* 和交叉滚柱培林接触的轨道由抛光的轴承钢材研磨制成，以确保长期使用的平滑度及性。

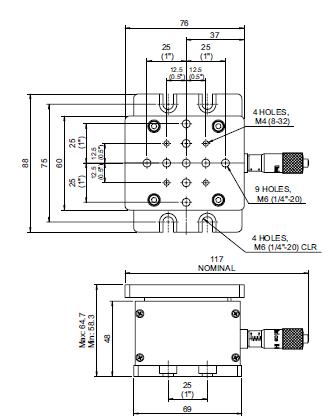

* M6 (1/4-20) 和 M4 (8-32) 两种螺纹牙在工作台面上，提供多样的固定功能。
* 螺旋测微器每向前( 后) 移动 2mm，Z 轴平台则向上( 下) 移动 1mm。
* 底板有 4 个M6 (1/4-20) 沉头螺纹孔，方便固定在光学桌、光学平台，和XY 平移台结合形成 3 轴移动平台。
?Unice76x60mm 垂直式移动平台
Model |
Travel Range |
W(kgs) |
|
Metric (mm) |
06VTS-1M |
6mm |
0.70 |
English (inch) |
06VTS-1 |
6mm |
0.70 |
?
