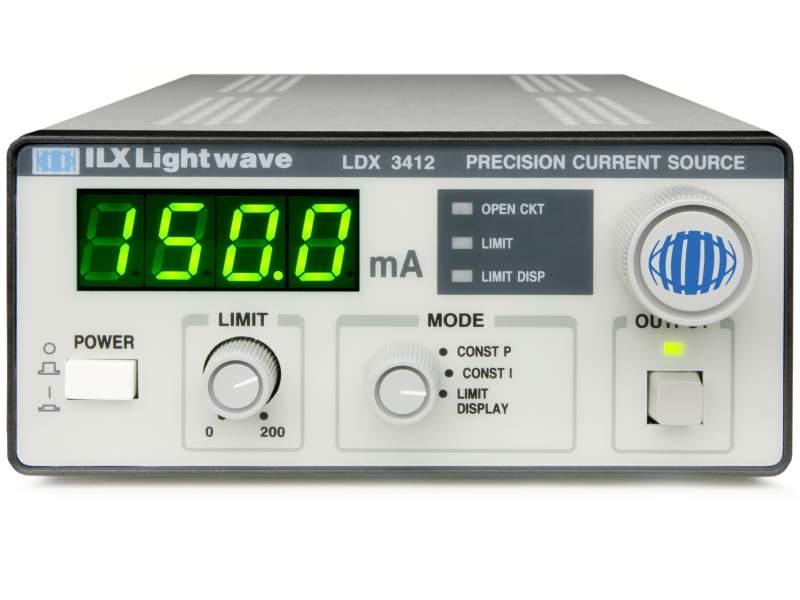

Newport LDX-3412 低成本激光二极管驱动器

Newport LDX-3412 低成本激光二极管驱动器

Newport LDX-3412 低成本激光二极管驱动器专为电流控制通用激光二极管而设计。此款 0-200 mA 驱动器凭借 ILX Lightwave 实现了出色的性能，而价格也具吸引力。

低成本 0 - 200 mA 激光二极管驱动器

恒定电流和恒定功率模式

激光二极管保护

*独立的精密电流限制控制

轻松连接到激光器和 LED

对比	型号
	LDX-3412-100V低成本激光二极管驱动器，200 mA，100 VAC
	LDX-3412-120V低成本激光二极管驱动器，200 mA，120 VAC
	LDX-3412-220V低成本激光二极管驱动器，200 mA，220 VAC
	LDX-3412-240V低成本激光二极管驱动器，200 mA，240 VAC

产品规格

激光器电流0.2 A

激光器恒流输出电压6 V

温度系数<100 ppm FS/°C

计算机接口None

电源要求100, 120, 220 or 240 VAC (-100V, -120V, -220V or -240V)

激光器电流精度±0.2 mA

噪声/纹波 (rms)2 μA

电流输出稳定性（1小时）<50 ppm

光电二极管电流范围20-2000 μA

光电二极管反向偏压0-5 V

端口类型DB9

显示类型3.5 digit Green LED

特征

多功能操作模式

LDX-3412 具有三种操作/显示模式：恒定电流，可在高达 6 V 的电压下向激光二极管提供高达 200 mA 的稳定精密电流；恒定功率，使用光电二极管反馈信号控制电流输出，尽管结点不同，但能确保恒定的光电平；限制显示，方便地显示电流限制设定点水平。

连接到任何激光或 LED 封装

LDX-3412 的输出端*浮置，如有必要，任一侧都可以接地。对于恒定功率操作，在外部监控光电二极管的 3412 输入端使用仪表放大器。这允许连接到任何激光器/LED 封装引脚配置。

*的激光二极管保护

与其他 ILX Lightwave 激光二极管驱动器一样，LDX-3412 采用本公司的输出开/关切换技术。当启用输出开关时，通过将分流器缓慢切换到高阻抗状态来安全地接通输出。当关闭时，输出开关将半导体分流装置返回到低阻抗状态，由此使输出端短路，同时抑制潜在的破坏性电流瞬变。此外，双屏蔽变压器降低了交流线路噪声，并抑制了潜在的破坏性线瞬变。通过结合本公司的电压源/恒流输出级设计，3412 提供比其他电流源更高水平的激光保护。输出级实际上是一个电压源，由慢反馈回路控制，以保持恒定的输出电流。LDX-3412 还采用本公司可靠的电流限制电路，允许电流调节，而不过度驱动。这允许安全地设置电流限值，即使装置正在以较低的电流水平（独立于合规电压输出）激活激光器。

低噪声和高稳定性

LDX-3412 输出宽带噪声小于 0.01% rms，温度系数稳定性优于 100 ppm/°

配件

TO-Can 安装座

对比	描述
	LDM-4405激光二极管安装夹具，TO-Can，低成本
	LDM-4990半导体激光器夹具，TO-Can

驱动器电缆

对比	描述
	CC305H电流源与半导体激光器夹具连接电缆，6 安培，7W2 转 DB9
	CC305S电流源与半导体激光器夹具连接电缆，5 安培，DB9 转 DB9
	CC306S电流源电缆，5 安培，DB9 转裸线
	CC355S电流源与半导体激光器互连电缆，5 m，5 安培，DB9 转 DB9

蝶型安装座

对比	描述
	LDM-4983半导体激光器夹具，13针蝶形封装
	LDM-4984半导体激光器夹具，14针蝶形封装

DIL 安装座

对比	描述
	LDM-4982半导体激光器夹具，DIL
	LDM-4982M半导体激光器器夹具，小型DIL
