MMS 镜头
?适用于无限校正的目标
?专为OEM集成而设计
?可调节的虹膜可调焦
MMS 镜头专为灵活集成而设计，具有可调整的光圈和的焦点，可锁定到位。一个完整的系统需要一个前置物镜和后置镜头组件。各种组件都是可用的，可以互换，以产生不同的放大/工作距离的组合。公称工作距离为67mm，91mm，116mm或141mm，分辨率高达114 lp / mm。焦点调整的±8mm允许使用一组组件的一系列视野和工作距离。根据选择的元件，使用2/3“格式的传感器可以实现低0.13％的失真。当与较小的传感器一起使用时，甚可以达到较低的失真值。
TECHSPEC?MMS Lens镜头套件
?有多种选择
?灵活性和成本节省
?前端目标套件包括目标7,9,10和11
?后部组装套件包括后部物镜R-1，R-2，R-3，R-4，R-200，R-5和R-6
一个完整的系统需要一个前置物镜和后置镜头组件。前端目标包包括：Obj-7，Obj-9，Obj-10和Obj-11。后部组装套件包括：R-1，R-2，R-3，R-4，R-200，R-5和R-6。

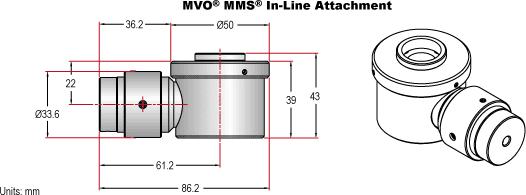

MVO?MMS在线连接
?兼容整个MMS镜头
?在视野范围内提供均匀的照明
这种在线附件专为我们的MVO?MMS镜头设计。它配有C型安装螺纹，因此可以插入后部组件和前部物镜之间以创建完整的在线系统。重点调整允许为每个目标的佳覆盖面。光导和照明器分开提供。
MMS到Mitutoyo无限远校正目标的适配器
?比MMS前端物镜更高的放大范围
?推荐用于M Plan Apo 2X10X Mitutoyo目标
MMS到Mitutoyo适配器增加了我们的MMS模块化系统的灵活性。轻松集成，在连接所需的Mitutoyo物镜（M26 x 36 TPI）之前，它只需连接到选定的MMS后部组件。适配器将MMS放大倍数从0.5X-4.0X扩大到0.75X-16.5X。 Mitutoyo物镜的高放大倍数和衍射极限性能与MMS后部组件相结合，可实现更多的工作距离（WD）和视场（FOV）组合。请注意，MMS到Mitutoyo适配器只能与无限校正目标一起使用（Compact和ecentric Mitutoyo目标不起作用）。适配器只在系统长度上增加了12.4mm（不包括目标）。
使用这个适配器，MMS In-Line Attachment也可以添加到Mitutoyo目标的照明中。请注意，由于目标光圈，虹膜会关闭，因此可能会发生晕影。
技术数据
Technical Information

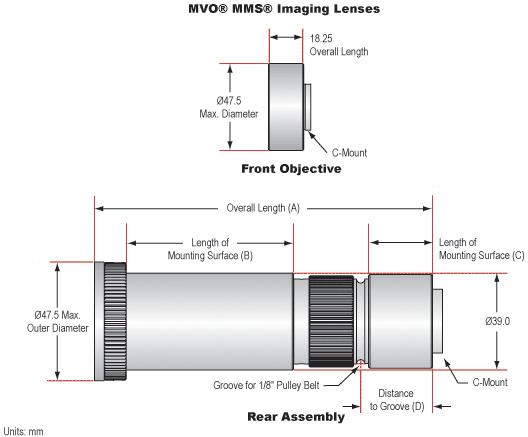

Rear Assembly Dimensions |
||||
Stock No. |
A |
B |
C |
D |
#55-905 |
64.3mm |
8.3mm |
13.3mm |
16.5mm |
#55-906 |
74.3mm |
23.4mm |
8.2mm |
11.4mm |
#55-907 |
80.9mm |
25.1mm |
13.1mm |
16.2mm |
#55-908 |
102.8mm |
37.9mm |
22.3mm |
25.5mm |
#58-442 |
113.5mm |
43.0mm |
27.9nm |
30.9mm |
#55-909 |
114.9mm |
59.2mm |
13.1mm |
16.2mm |
#55-910 |
135.2mm |
67.0mm |
25.6mm |
28.7mm |
Front Objective Attachments |
Rear Assemblies |
|||||||
R-1 |
R-2 |
R-3 |
R-4 |
R-200 |
R-5 |
R-6 |
||
#55-901: OBJ-7: 67mm nominal WD |
PMAG |
1.0X |
1.3X |
1.6X |
2.3X |
2.67X |
3.0X |
4.0X |
FOV ?" Sensor |
6.40mm |
4.92mm |
4.00mm |
2.78mm |
2.40mm |
2.13mm |
1.60mm |
|
FOV 2/3" Sensor |
8.80mm |
6.76mm |
5.50mm |
3.82mm |
3.30mm |
2.92mm |
2.20mm |
|
Obj. Res. |
36.0 lp/mm |
57.0 lp/mm |
64.0 lp/mm |
80.6 lp/mm |
90.5 lp/mm |
90.5 lp/mm |
114.0 lp/mm |
|
#55-902: OBJ-9: 91mm nominal WD |
PMAG |
0.75X |
1.0X |
1.25X |
1.75X |
2.0X |
2.2X |
3.0X |
FOV ?" Sensor |
8.53mm |
6.40mm |
5.12mm |
3.66mm |
3.20mm |
2.91mm |
2.13mm |
|
FOV 2/3" Sensor |
11.72mm |
8.80mm |
7.04mm |
5.03mm |
4.40mm |
4.00mm |
2.92mm |
|
Obj. Res. |
28.5 lp/mm |
40.3 lp/mm |
50.8 lp/mm |
57.0 lp/mm |
64.0 lp/mm |
64.0 lp/mm |
80.6 lp/mm |
|
#55-903: OBJ-10: 116mm nominal WD |
PMAG |
0.6X |
0.8X |
1.0X |
1.4X |
1.4X |
1.75X |
2.4X |
FOV ?" Sensor |
10.67mm |
8.00mm |
6.40mm |
4.57mm |
4.00mm |
3.66mm |
2.67mm |
|
FOV 2/3" Sensor |
14.67mm |
11.00mm |
8.80mm |
6.28mm |
5.50mm |
5.03mm |
3.67mm |
|
Obj. Res. |
25.4 lp/mm |
32.0 lp/mm |
36.0 lp/mm |
45.3 lp/mm |
57.0 lp/mm |
57.0 lp/mm |
64.0 lp/mm |
|
#55-904: OBJ-11: 141mm nominal WD |
PMAG |
0.5X |
0.7X |
0.8X |
1.1X |
1.33X |
1.5X |
2.0X |
FOV ?" Sensor |
12.80mm |
9.14mm |
8.00mm |
5.82mm |
4.80mm |
4.27mm |
3.20mm |
|
FOV 2/3" Sensor |
17.60mm |
12.56mm |
11.00mm |
8.00m |
6.60mm |
5.87mm |
4.40mm |
|
Obj. Res. |
20.2 lp/mm |
28.5 lp/mm |
32.0 lp/mm |
36.0 lp/mm |
50.8 lp/mm |
50.8 lp/mm |
50.8 lp/mm |
|
Rear Assembly |
Stock No. |
Mitutoyo Objectives |
|||||
2X (34mm WD) |
5X (34mm WD) |
10X (33.5mm WD) |
|||||
PMAG |
FOV ?" Sensor |
PMAG |
FOV ?" Sensor |
PMAG |
FOV ?" Sensor |
||
R-1 |
#55-905 |
0.75X |
8.5mm |
1.875X |
3.4mm |
3.75X |
1.71mm |
R-2 |
#55-906 |
1.0X |
6.4mm |
2.5X |
2.56mm |
5X |
1.28mm |
R-3 |
#55-907 |
1.25X |
5.12mm |
3.125X |
2.05mm |
6.25X |
1.02mm |
R-4 |
#55-908 |
1.75X |
3.66mm |
4.375X |
1.46mm |
8.75X |
0.73mm |
R-200 |
#58-442 |
2.0X |
3.2mm |
5X |
1.28mm |
10X |
0.64mm |
R-5 |
#55-909 |
2.25X |
2.84mm |
5.625X |
1.14mm |
11.25X |
0.57mm |
R-6 |
#55-910 |
3.3X |
1.94mm |
8.25X |
0.78mm |
16.5X |
0.39mm |
订购信息
标题 |
产品号 |
|---|---|
MMS Front Objective OBJ-10 116mm Working Distance |
#55-903 |
MMS Front Objective OBJ-11 141mm Working Distance |
#55-904 |
MMS Front Objective OBJ-7 67mm Working Distance |
#55-901 |
MMS Front Objective OBJ-9 91mm Working Distance |
#55-902 |
MMS Rear Assembly R-1 |
#55-905 |
MMS Rear Assembly R-2 |
#55-906 |
MMS Rear Assembly R-3 |
#55-907 |
MMS Rear Assembly R-4 |
#55-908 |
MMS Rear Assembly R-5 |
#55-909 |
MMS Rear Assembly R-6 |
#55-910 |
MMS Rear Assembly R-200 |
#58-442 |
MMS KIT R-200 + OBJ-7 |
#59-806 |
MMS KIT R-200 + OBJ-9 |
#59-807 |
MMS KIT R-200 + OBJ-10 |
#59-808 |
MMS KIT R-200 + OBJ-11 |
#59-809 |
MMS Front Objective Kit |
#59-852 |
Rear Assembly Kit |
#59-853 |
附件
标题 |
产品号 |
|---|---|
MMS In-Line Attachment |
#56-244 |
MMS Mounting Clamp (?-20 Thread) |
#56-663 |
MMS Mitutoyo Objective Adapter |
#58-156 |
