Unice中心推进精密交叉滚柱微调移动平台
中心推进精密交叉滚柱培林微调移动平台- 0.01mm分厘卡头

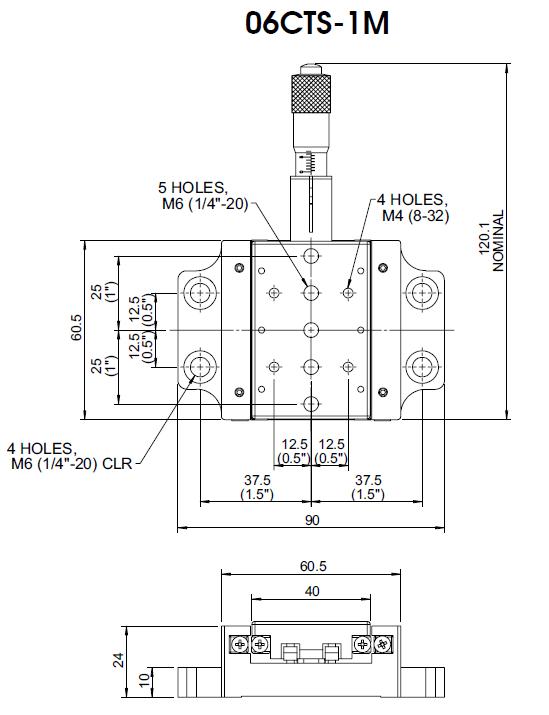

06CTS-1M
?

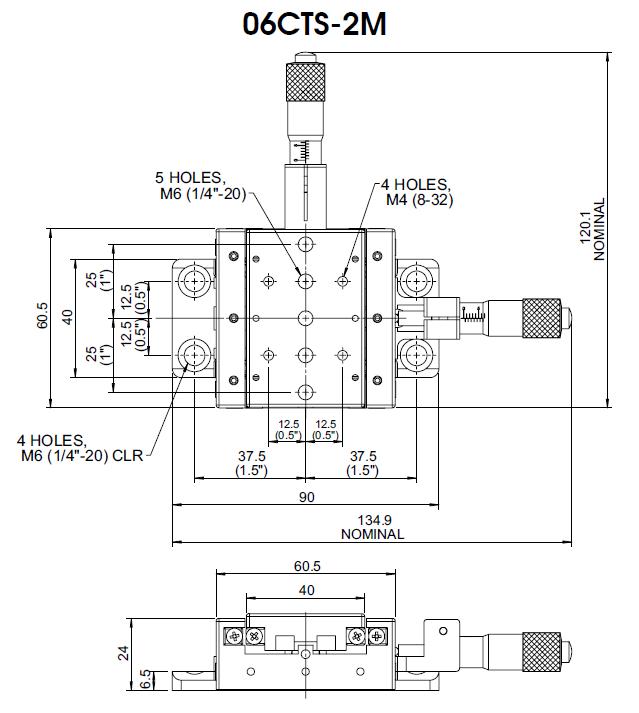

06CTS-2M
Unice中心推进精密交叉滚柱微调移动平台
*各轴移动平台运动方式都采用线性交叉滚柱培林。
*线性交叉滚柱培林设计提供更大荷重量和更高度和直线性的功能。
*和交叉滚柱培林接触的轨道由抛光的轴承钢材研磨制成，以确保长期使用的平滑度及性。
*各轴都使用螺旋测微器（分厘卡头）移动，以提供每一轴更高准确性的控制。
*内有一组预压弹簧可阻抗分厘卡头顶端以移动时消除间隙产生。
*角度偏差：各轴在分厘卡头所推进平台移动时上下摆动量（pitch）<25弧秒（arcsec）；在分厘卡头所推进平台移动时左右摆动量（yaw）<15弧秒（arcsec）。
*螺旋测微器（分厘卡头）置于中央的设计，提供高度的移动控制。
*工作台面上有M6（1/4-20）和M4（8-32）两种螺纹牙，底板上有沉头孔方便固定于光学桌，面包板和其他元件上。
*各轴移动距离13mm。
*螺旋测微器（分厘卡头）小可读刻度：0.01mm。
*有X与XY二种运动方式组合的选择。
*随产品附雷射干涉仪检验报告。
?
Model |
Axis of Travel |
Travel Range |
W(kgs) |
|
Metric (mm) |
06CTS-1M |
X |
13mm |
0.33 |
06CTS-2M |
XY |
13mm |
0.40 |
|
English (inch) |
06CTS-1 |
X |
13mm |
0.33 |
06CTS-2 |
XY |
13mm |
0.40 |
?
?
中心推进XYZ轴精密交叉滚柱培林微调移动平台- 0.01mm分厘卡头

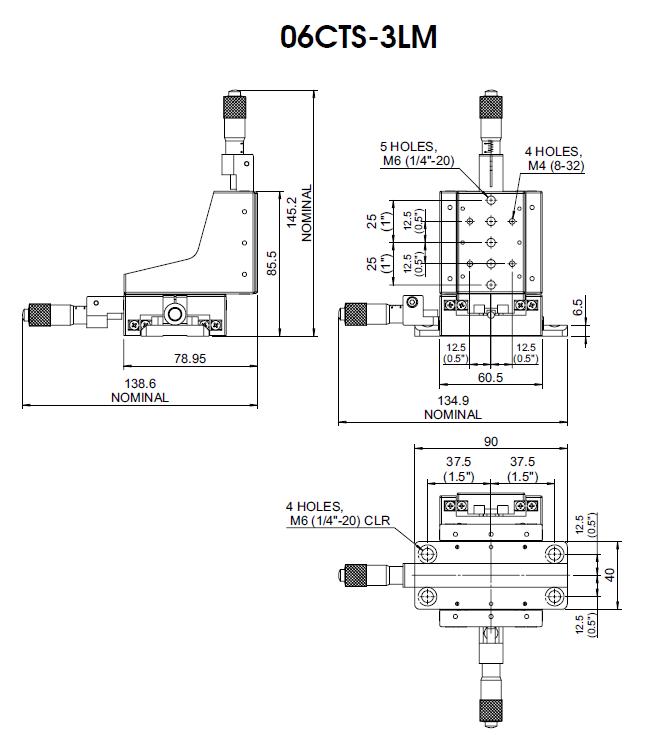

06CTS-3LM
?
06CTS-3RM
?
06CTS-3LM&3RM
*各轴移动平台运动方式都采用线性交叉滚柱培林。
*线性交叉滚柱培林设计提供更大荷重量和更高度和直线性的功能。
*和交叉滚柱培林接触的轨道由抛光的轴承钢材研磨制成，以确保长期使用的平滑度及性。
*各轴都使用螺旋测微器（分厘卡头）移动，以提供每一轴更高准确性的控制。
*内有一组预压弹簧可阻抗分厘卡头顶端以移动时消除间隙产生。
*角度偏差：各轴在分厘卡头所推进平台移动时上下摆动量（pitch）<25弧秒（arcsec）；在分厘卡头所推进平台移动时左右摆动量（yaw）<15弧秒（arcsec）。
*螺旋测微器（分厘卡头）置于中央的设计，提供高度的移动控制。
*工作台面上有M6（1/4-20）和M4（8-32）两种螺纹牙，底板上有沉头孔方便固定于光学桌，面包板和其他元件上。
*各轴移动距离13mm。
*螺旋测微器（分厘卡头）小可读刻度：0.01mm。
*随产品附雷射干涉仪检验报告。
?
Model |
Travel Range |
W(kgs) |
|
Metric(mm) |
06CTS-3LM |
13mm |
0.84 |
06CTS-3RM |
13mm |
0.84 |
|
English(inch) |
06CTS-3L |
13mm |
0.84 |
06CTS-3R |
13mm |
0.84 |
?
