封装版标准光圈
Pre-mounted in Aluminum Mounts
8-32 or ?-20 Threading for Post Mounting
Aperture Sizes Up to 50mm
封装版标准光圈通用规格
构造 : |
Blackened Brass Housing, Stainless Steel Leaves, Stainless Steel Pin Actuators, Black Anodized Aluminum Mount |
操纵杆直径 (mm): |
3.00 |
这些是我们.受欢迎的铝制封装标准系列光圈。我们严格遵守公差，以确保光圈位于支架中心。安装孔位于中心，以便轻松集成到光学试验板配置。对于 ?" 光圈（小），提供 8-32 至 ?-20 螺纹适配器(# 53-926)。有关封装版标准系列虹膜光圈的其他信息，请将光圈范围与标准系列表匹配。
小孔径 (mm) ? |
孔径 (mm) ? |
外径 (mm) ? |
产品编码 |
| 0.8 | 12.0 | 30.8 | #53-914 |
| 0.8 | 25.0 | 50.8 | #53-915 |
| 1.50 | 37.0 | 66.0 | #53-916 |
| 2.50 | 50.0 | 86.0 | #53-917 |
| 技术信息 | ||||||||

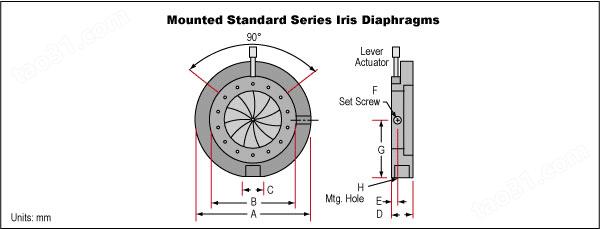

| A | B | C | D | E | Threading F | G | Threading H | Stock No. |
| 30.8mm | 19.8mm | 6.1mm | 6.35mm | 2.5mm | 4-40 | 15.1mm | 8-32 | #53-914 |
| 50.8mm | 37.0mm | 9.0mm | 9.5mm | 2.8mm | 6-32 | 25mm | ?-20 | #53-915 |
| 66mm | 53.0mm | 8.9mm | 9.5mm | 3mm | 6-32 | 32.7mm | ?-20 | #53-916 |
| 86mm | 70.0mm | 10.0mm | 9.5mm | 3.8mm | 6-32 | 42.7mm | ?-20 | #53-917 |
? |
||||||||
