带运动控制器的TRB直流伺服线性执行器

对比

型号

行程范围

CONEX-TRB6CC线性促动器，DC伺服，6毫米行程，TRB6CC和CONEX-CC 控制器

6 mm

CONEX-TRB12CC线性促动器，DC伺服，12毫米行程，TRB12CC和CONEX-CC 控制器

12 mm

CONEX-TRB25CC线性促动器，DC伺服，25毫米行程，TRB25CC和CONEX-CC 控制器

25 mm

型号

CONEX-TRB6CC

CONEX-TRB12CC

CONEX-TRB25CC

行程范围

6 mm

12 mm

25 mm

原点重复精度

±2 μm

±2 μm

±2 μm

单向重复精度，典型值

±0.05 μm

±0.08 μm

±0.08 μm

单向重复精度，保证值

±0.25 μm

±0.25 μm

±0.25 μm

双向重复精度，典型值

±0.13 μm

±0.13 μm

±0.15 μm

双向重复精度，保证值

±0.75 μm

±0.75 μm

±0.75 μm

轴向负载

轴向负载，反向

较大速度

2 mm/s

2 mm/s

2 mm/s

较小位移增量

0.10 μm

0.10 μm

0.10 μm

驱动方式

DC servo

DC servo

DC servo

精度（典型值）

±2.0 μm

±2.0 μm

±2.5 μm

精度，保证值

±3.0 μm

±4.0 μm

±5.0 μm

MTBF

10 000 h (25N load, 10% duty cycle)

10 000 h (25N load, 10% duty cycle)

10 000 h (25N load, 10% duty cycle)

计算机接口

USB

USB

USB

电缆长度

1.5 m

1.5 m

1.5 m

RoHS

Compliant

Compliant

Compliant

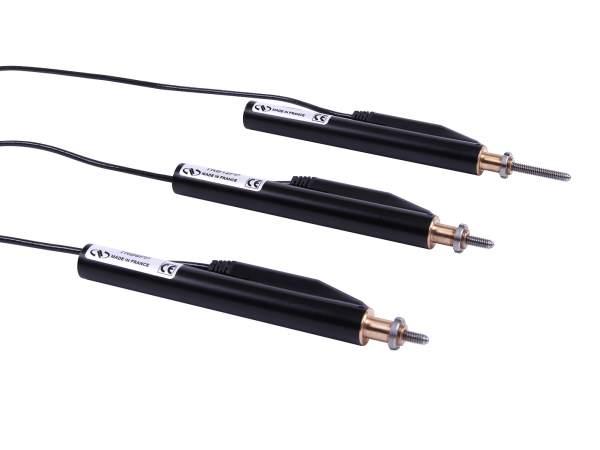

TRB直流伺服执行器

全不锈钢结构

TRB线性执行器具有中等行程负载能力，可提供多种行程和电机选择。

它们可以通过灵活的电缆布线和非反射性表面涂层轻松地为手动定位器和反光镜安装架提供动力。

TRB执行器具有轻巧轻巧的设计，可在各种应用中紧凑的空间中使用；

与其他使用常规钢球头的设计相比，硬涂层钢球头可较大程度地减少接触表面的磨损，

以及集成的光学限位开关，以保护您的投资免遭超程损坏。

紧凑型直流伺服运动控制器

就尺寸而言，CONEX-CC运动控制器可媲美一副纸牌。

CONEX-BP基板上较多可以安装六个CONEX-CC控制器。?

控制器和平台都非常紧凑，非常适合空间有限或访问受限的应用。

CONEX-CC的低噪声线性放大器为

低功率直流电动机提供了较佳的驱动解决方案。

它提供了平稳的运动，并减少了电噪声，并大大减少了电机发热量。

全不锈钢结构

开箱即用的控件

具备众多语言选项的简易编程

CONEX 控制器已经预配置现成的控制，并与运动设备一起交付。

要开始移动样品或传感器，只需插入电源、

连接 USB 通信并启动免费的运动 GUI。

通过使用助记型 ASCII 命令简化应用程序编程。

Newport 提供了一款免费 GUI，允许用户访问并执行 60 余项直观的 ASCII 命令。

或者可使用针对其他语言的驱动程序，包括 LabVIEW? 驱动程序和通信 DLL。

可扩展架构

CONEX 促动器单元可以通过菊花链连接，以创建多轴直流系统或多轴 PP 系统。

为了更方便，可以使用可选的 CONEX-PS-CB 电源链电缆与较多 5 个 CONEX-CC 模块共享电源。这样便可实现简易的低成本多轴系统。

此外，还可以通过 CONEX-IOD 使控制器实现模拟和数字输入。

完成您的Conex系统

CONEX-PS是为您的Conex设备供电的须条件，并且需要单独购买。 所提供的电源可以使用可选的CONEX-PS-CB电源链电缆由模块共享。

该套件随附一根电缆，可以单独购买其他电缆。我们还提供CONEX-BP基板，该基板用于安全地安装多达6个CONEX-AGP运动控制器，以节省空间并为您带来便利。

对比

描述

CONEX-BP基板，安装多个 CONEX? 控制器

CONEX-PS电源，24 VDC，CONEX? 运动控制器

CONEX-PS-CB
1电源链电缆，长度 100 mm，CONEX?
