Laser785-5HSUO 785nm激光器
Laser785-5HSUO 785nm激光器是中心波长在785nm，功率为500mW，为满足拉曼光谱测量应用的稳光谱激光器。该产品基于外腔式体光栅技术开发的，可提供光谱分析仪器所需的窄线宽、稳光谱和稳功率的激光输出。
Laser785-5HSUO激光器模块内置MCU控制，可通过USB软件控制激光器，监控风扇运行状况。优化设计的光反馈稳功率模块和内置的半导体制冷技术，使得该系列激光器具有良好的光谱特性和功率特性。
Laser785-5HSUO激光器输出接口为SMA905接口，可在此基础上，根据客户的需求提供“OEM定制服务”和“ODM二次开发服务”，并提供相应的技术支持。
特点
体积小巧， 功率稳定
的VBG压线宽技术，线宽<0.08nm
功率可调，并且软件控制，功率软件校准
自带散热风扇， 并且软件控制；
具备激光器温度提示功能， 有效保护激光器寿命和安全
8种工作模式，方便客户选择
结构图
.
参数指标
| 物理参数 | ? |
| 整机尺寸 | 73*73*46mm |
| 整机重量 | 363 g |
| 激光器参数 | ? |
| 激光功率： | 0~500mW (可调)， 典型值@450mW(max) |
| 功率稳定性： | ＜2 % P-P (4hrs) |
| 输出方式： | SMA905 |
| 寿命： | 10,000 hrs |
| 噪声： | <1% RMS (10Hz～100MHz)? ? |
| 电源电压 | 5 V/2A |
| 光纤接口 | FC/PC |
| 光纤波段 | VIS-NIR |
| 峰值波长： | 785 nm ± 0.5 nm |
| 适配光纤： | 105 μm，0.22 N.A |
| 谱线宽度： | ＜0.06 nm |
| 光谱稳定(温度) ： | <0.005 nm/°C（标准） |
| 环境参数 | ? |
| 工作/储存温度 | -10℃?～ 40℃ |
| 工作/储存湿度 | 5%-80% |
备注：
该系列激光器均可耦合如多模光纤，在激光器的前端有一个SMA905接口;
电路接口定义
接 口 |
描 ? 述 |
||
1：DC 插座 |
适配 5.5x2.1mm DC 公插头，需使用足功率的5V@2A电源适配器。 |
||
2：指示灯 |
绿色指示灯：指示程序运行状态，正常情况下 1S 闪烁一次。? |
||
3：模式选择开关 |
在用户正常使用 USB 控制过程中请始终保持模式选择开关处于模式“2”，即将上图中 3 的选择2。 ?模式“3”“8”是不使用 USB 控制模式，在此模式中激光器将不受软件控制，一直处于特定功率输出状态。 |
模式配置如下所示： |
|
模式 |
功能 |
||
0 |
激光器关闭 |
||
1 |
激光器打开，无输出 |
||
2 |
USB?软件控制 |
||
3 |
满功率 10%输出 |
||
4 |
满功率 20%输出 |
||
5 |
满功率 40%输出 |
||
6 |
满功率 60%输出 |
||
7 |
满功率 80%输出 |
||
8 |
满功率 输出 |
||
9 |
预留 |
||
4: Mini-USB?接口 |
用户可以使用USB线将本模块与PC连接； |
||
5：扩展接口 |
1. DC5V?供电（正视时左边脚）；? |
||

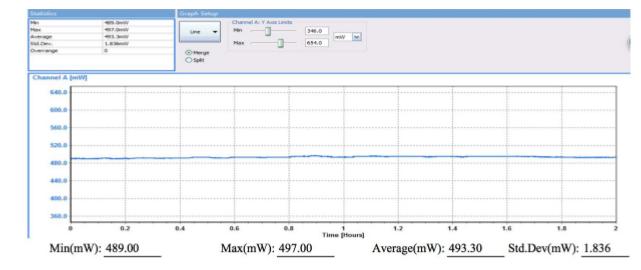

功率稳定性
激光线宽和峰值波长
操作软件
注：
1. ? ? ?软件支持WIN7，WIN10， 64位和 32位操作系统
2. ? ??软件具备中英文两个模版。
3. ? ??功率在+／-3%以内。
