开环 Picomotor? 运动控制器模块

对比

型号

轴数

8742运动控制器，Picomotor，开环，4 通道

4

8742-4-KITPicomotor 控制器套件，四轴

4

8742-8-KITPicomotor 控制器套件，八轴

8

8742-12-KITPicomotor 控制器套件，十二轴

12

4 轴开环控制

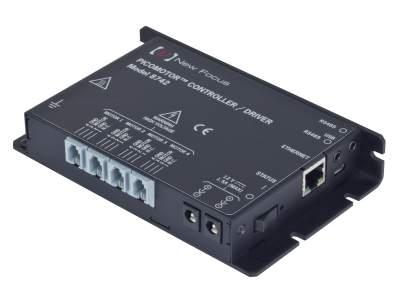

8742 控制器/驱动器具有四个输出端口，

用于控制多达四个 Picomotor 促动器。

每个 8742 控制器/驱动器可以在任何给定时间驱动其四个端口中的一个。

LabVIEW&trade

Windows DLL 支持

集成控制器和驱动器设计

8742 是一个单盒解决方案，既提供 Picomotor 促动器的控制，

也对促动器进行驱动。对于无需计算机控制的即插即用操作，

您可以使用 8758 手持控制面板。

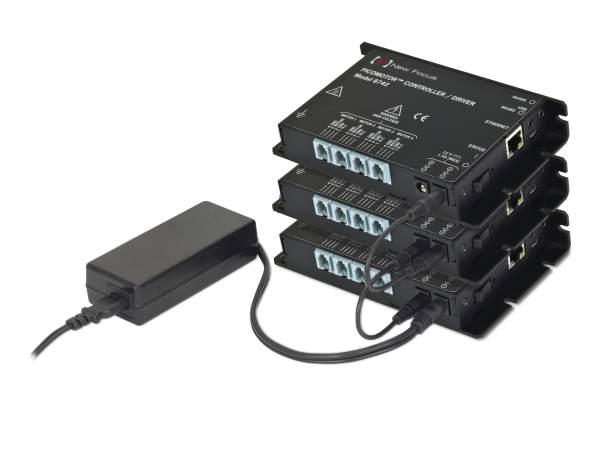

可菊链多达 31 个控制器

您可以一次性菊链多达 31 个的控制器，

而每一个控制器具有四个通道，

因此您能拥有一个连有多达 124 个标准促动器的网络。

8745-PWR-CBL 和 8745-RS485-CBL 连接线用于菊链时

Picomotor 控制器之间的电源和通信连接，

从而创建了一个 Picomotor 控制器的网络。

这允许您将一个主控制器连接到计算机，并与整个叠堆进行通信。

注意，每三个控制器需要一个电源。

开环 Picomotor 控制器/驱动器套件

USB 和以太网连接

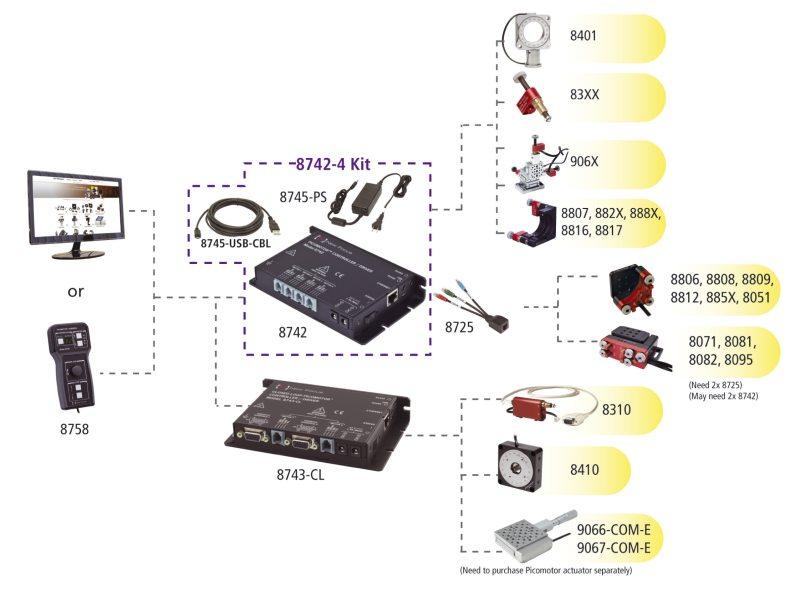

8742-4-KIT 四轴开环 Picomotor 控制器/驱动器

模块套件具有快速入门所需的所有内容。

我们将 Picomotor 控制器/驱动器和配件捆绑到了一起，

提供了一个易于使用的 4 轴驱动器套件。

只需插入附带的电源，即可开始使用。套件包括以下组件：

1 个 8742 型模块和软件、1 个 8745-PS 型电源和

1 个 8745-USB-CBL 型 USB 电缆。若需要控制更多的 Picomotor，

还可以选择 8 轴 8742-8-KIT 和 12 轴 8742-12-KIT 套件

（均包括 8745-RS485-CBL）。

8742 型控制器/驱动器有两个计算机接口端口：USB 设备和以太网。

这样，与主机 PC 的连接和通信变得非常简单。此控制器还配有嵌入式 HTTP 服务器，

可生成动态网页以接受命令行输入并显示即时响应。

即插即用的 Windows 应用

Picomotor 控制器/驱动器包括直观的图形用户界面 Windows 软件应用程序，

通过控制器的 USB 或以太网接口实现快速、用户友好的运动控制。此 Windows 软件应用程序具有自动发现功能，

可自动查找已连接 Picomotor 控制器和促动器的计算机。

对比

描述

8758手持控制面板，874x Picomotor 控制器/驱动器

8745-STK-KIT堆叠板套件，L 形，8742 和 8743-CL 控制器/驱动器

8745-MTG-KIT安装板套件，光学平台，8742 和 8743-CL 控制器/驱动器

8745-PS电源，8742 和 8743-CL 控制器/驱动器，12V

8745-PWR-CBL电源线，长度 6 英寸，8742 和 8743-CL 控制器/驱动器

8745-RS485-CBLRS-485 电缆，长度 6 英寸，8742 和 8743-CL 控制器/驱动器

8745-USB-CBLUSB 电缆，长度 3 米，8742 和 8743-CL 控制器/驱动器

对比

描述

8742-4-8821-RRPicomotor 控制器套件，包括 (2) 8821 Picomotor 调整架

8742-4-8821-RLPicomotor 控制器套件，包括 8821 和 8821-L Picomotor 调整架

8742-4-8821-LLPicomotor 控制器套件，包括 (2) 8821-L Picomotor 调整架

8745-PS电源，8742 和 8743-CL 控制器/驱动器，12V

8745-USB-CBLUSB 电缆，长度 3 米，8742 和 8743-CL 控制器/驱动器

8745-RS485-CBLRS-485 电缆，长度 6 英寸，8742 和 8743-CL 控制器/驱动器
