12X 远心变焦

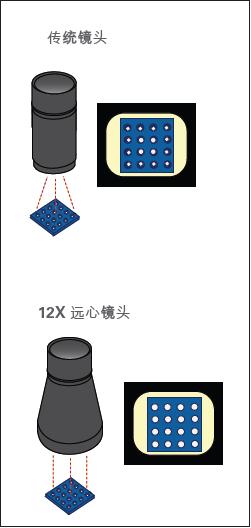

Navitar 提供了12X 远心变焦系统,使用户在 0.4 度内达到的远心条件,同时保持恒定的视角和放大倍率。非常适合广泛应用,包括物体的精密尺寸测量或模式识别。
四种远心转接器可用于 12X 变焦镜头:平直(无同轴光)、平直(有同轴光)、无 同轴光的直角转接器和折叠有同轴光的直角转接器。当与 1-50993 12X 变焦组合时,远心附件额定物距 173mm +/- 2mm。物距可由工厂从 165 修改 186 mm。1X 转接环的放大倍率范围是 0.16X 1.94X,2X 转接环则是 0.32X 3.88X。大视野是 50 mm。一个上 2X 的 F 接口转接器可安装于 F 接口的相机。
12X 远心变焦镜头规格
| 放大倍率 | 远心(度数) | 物体 NA | 图像 NA | 聚焦物体深度(mm) | 远心错误(mm) | 视场角大小 (mm) | 大概调制传递函数 (Ip/mm) | 可解析特征(μm) | ? | ? | ? | ? | ? | ? |
| 1/4” | 1/3” | 1/2” | 1/4” | 1/3” | 1/2” | 1/4” | 1/3” | 1/2” | ||||||
| 0.16X | 0.05 | 0.06 | -0.03 | 0.005 | 0.032 | 19.4 | 0.018 | 0.020 | -0.009 | 25.0 | 37.3 | 49.7 | 15 | 66 |
| 0.23X | -0.10 | -0.09 | -0.18 | 0.007 | 0.031 | 9.7 | -0.017 | -0.016 | -0.030 | 17.4 | 26.1 | 34.8 | 22 | 46 |
| 0.33X | -0.19 | -0.18 | -0.27 | 0.010 | 0.030 | 5.2 | -0.016 | -0.016 | -0.024 | 12.1 | 18.2 | 24.3 | 30 | 34 |
| 0.47X | -0.23 | -0.23 | -0.31 | 0.013 | 0.028 | 3.0 | -0.012 | -0.012 | -0.016 | 8.5 | 12.8 | 17.0 | 39 | 26 |
| 0.67X | -0.25 | -0.25 | -0.34 | 0.016 | 0.024 | 1.9 | -0.008 | -0.008 | -0.011 | 5.9 | 8.9 | 11.9 | 49 | 21 |
| 0.96X | -0.27 | -0.27 | -0.36 | 0.020 | 0.021 | 1.3 | -0.006 | -0.006 | -0.008 | 4.2 | 6.3 | 8.4 | 59 | 17 |
| 1.36X | -0.29 | -0.29 | -0.38 | 0.024 | 0.017 | 0.9 | -0.004 | -0.005 | -0.006 | 2.9 | 4.4 | 5.9 | 71 | 14 |
| 1.94X | -0.25 | -0.24 | -0.29 | 0.028 | 0.015 | 0.6 | -0.003 | -0.003 | -0.003 | 2.1 | 3.1 | 4.1 | 84 | 12 |
