光束整形器πShaper NA0.055_34_1070

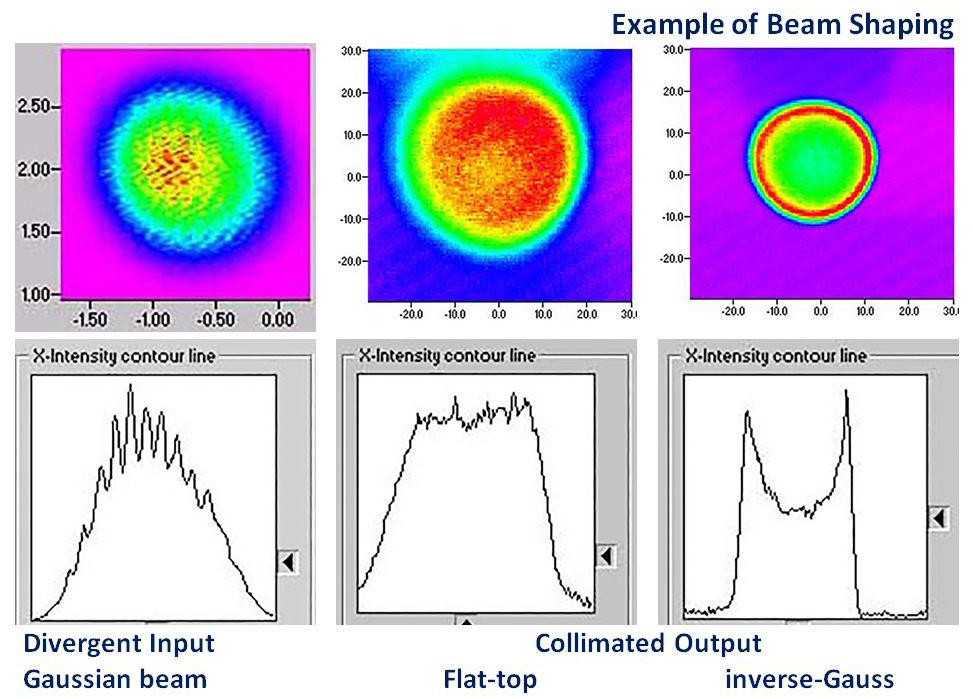

光束整形器πShaper NA0.055_34_1070，可将发散的高斯光束转换为准直的平顶光束
使用这些不同的设备，可以将来自光纤激光器的发散的TEM00或多模激光束转换为准直的平顶光束，其效率接近100％，并且可以保持波前的平坦度。
πShaper在较大的工作距离上产生准直的平顶光束。 这样就可以使用常规的成像光学器件来操纵平顶输出光束并调整其尺寸。
高透射率和减少的热感应光学效果，例如焦点偏移。
应用范围：
?硬化
?焊接
?覆层
?基于高功率光纤激光器的应用，并受益于平顶，超高斯和反高斯光束
规格
描述 |
无需内部聚焦的准直折射光束整形器，可将发散的高斯光束从单模或多模光纤耦合激光器或光纤激光器转换为平顶准直光束。 |
输入光束 |
-发散 -TEM00或多模 -具有类似高斯的强度分布 -发散： ? ? ? ?-z大全光束角0.14弧度 ? ? ? ?-优良1 /e2全角0.11弧度（半角0.055弧度） ? ? ? ?-z小1 /e2全角0.08 rad |
输出光束 |
-准直 -平顶，优良输入差异时，均匀度在5％以内 -FWHM直径34毫米 -可变散度全角±2mrad，用于校正 |
输出通光孔径 |
37 mm |
光谱带 |
1020 - 1100 nm, 640 - 700 nm |
增透膜 |
W-type, minimums @ 1070 nm, 670 nm |
透射率@1070nm |
>98% @ 1070 nm |
机械设计的特点 |
-光纤连接：可旋转的QB光纤连接器安装座 -4轴光纤端对齐 -沿光轴±20 mm的可变FEP，用于校正输出色散 -组件之间的可变距离，用于校正输出轮廓 -与以前的设计兼容 |
水冷 |
-水冷通道的涂层：氧化铝 -z大水压5巴 -水冷配件6-1 / 8 软管直径：内部4毫米，外部6毫米 -去离子/蒸馏水 |
安装 |
通过圆柱面?73.5和4个安装孔?5.4，62x62 |
外形尺寸 |
-直径90毫米（不带配件） -长度627.2±20毫米（带有QB光纤连接器安装座） |
操作和存储环境 |
-湿度小于80％ -温度15°C-27°C -通过操作正确对准激光源 |
重量 |
< 5 kg |
-πShaper NA0.055_34_1070 leaflet
?
?
