ThorlabsFC/PC多模光纤跳线，带插芯端

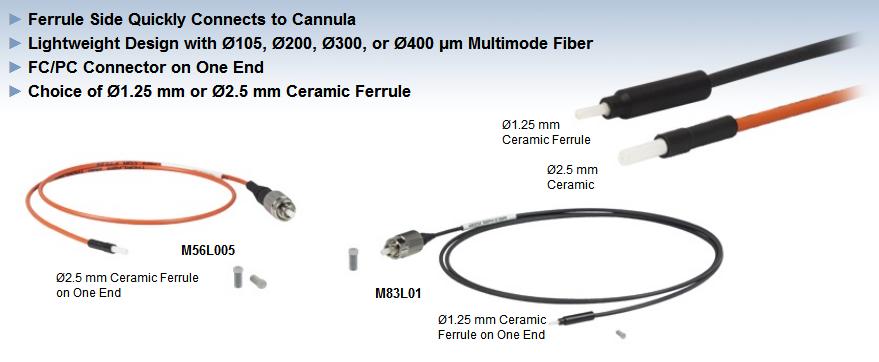

ThorlabsFC/PC多模光纤跳线，带插芯端特性

?105 μm、?200 μm、?300 μm或?400 μm纤芯的多模光纤

?1.25 mm(LC)或?2.5 mm(FC)插芯端与我们的光纤针头集成

工作波长范围选项(请看光纤规格标签)

400 - 2400 nm(?105 μm，0.22 NA)

250 - 1200 nm(?200 μm，0.22 NA)

400 - 2200 nm(?200 - 400 μm，0.39 NA)

300- 1200 nm(?200 μm和?400 μm，0.50 NA)

一端是2.0 mm窄键FC/PC接头

MR81L01和MR83L01具有不锈钢护套，提供保护作用

如有定制要求，请联系技术支持或使用光纤跳线配置器

这些多模光纤跳线非常适用于光遗传领域和需要具有细接头的轻量型多模光纤跳线的任何其它应用。Thorlabs提供的这些光纤跳线具有?1.25 mm或?2.5 mm的陶瓷插芯端，并提供用于任何?1.25 mm或?2.5 mm装置的匹配套管(见下方)。薄型?1.6 mm或?2 mm外管保护光纤，尽可能减小了光纤跳线的质量(对于0.5 m，?1.25 mm插芯的跳线只有7 g)。我们提供?200 μm纤芯、0.39 NA的光纤，带?2.3 mm(0.09英寸)可弯曲不锈钢护套，以增加保护。

Item #Prefix	CoreDiameter	NA	FerruleDiameter	Wavelength Range(Click for Plot)	Fiber Used
M61	105 μm ± 2%	0.22	1.25 mm	400 - 2400 nm	FG105LCA
M86	200 ± 8 μm	0.22	1.25 mm	250 - 1200 nm	FG200UCC
M83	200 ± 5 μm	0.39	1.25 mm	400 - 2200 nm	FT200EMT
MR83	200 ± 5 μm	0.39	1.25 mm	400 - 2200 nm	FT200EMT
M73	200 ± 5 μm	0.50	1.25 mm	300 - 1200 nm	FP200URT
M99	400 ± 8 μm	0.39	1.25 mm	400 - 2200 nm	FT400EMT
M127	400 ± 8 μm	0.50	1.25 mm	300 - 1200 nm	FP400URT
M80	200 ± 8 μm	0.22	2.5 mm	250 - 1200 nm	FG200UCC
M81	200 ± 5 μm	0.39	2.5 mm	400 - 2200 nm	FT200EMT
MR81	200 ± 5 μm	0.39	2.5 mm	400 - 2200 nm	FT200EMT
M104	200 ± 5 μm	0.50	2.5 mm	300 - 1200 nm	FP200URT
M56	300 ± 6 μm	0.39	2.5 mm	400 - 2200 nm	FT300EMT
M82	400 ± 8 μm	0.39	2.5 mm	400 - 2200 nm	FT400EMT
M128	400 ± 8 μm	0.50	2.5 mm	300 - 1200 nm	FP400URT

定制跳线Thorlabs也可以提供定制光纤跳线，并且可以在下单当日发货。我们提供各种光纤类型、长度或其它各种定制特性的插芯跳线。

FCM夹钳与?2.5 mm插芯接头的线

插芯跳线非常适用于连接到我们的光纤针头

光纤规格

Item # Prefix	Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	NA	Wavelength Range(Click for Plot)	Jacket	Connectors
M61	FG105LCA	105 μm ± 2%	125 ± 1 μm	250 μm ± 4%	0.22	400 - 2400 nm	?1.6 mm Heat-Shrink Tubing	FC/PC to ?1.25 mm Ferrule
M86	FG200UCC	200 ± 8 μm	240 ± 5 μm	260 ± 6 μm	0.22	250 - 1200 nm	?1.6 mm Heat-Shrink Tubing	FC/PC to ?1.25 mm Ferrule
M83	FT200EMT	200 ± 5 μm	225 ± 5 μm	500 ± 30 μm	0.39	400 - 2200 nm	?1.6 mm Heat-Shrink Tubing	FC/PC to ?1.25 mm Ferrule
MR83	FT200EMT	200 ± 5 μm	225 ± 5 μm	500 ± 30 μm	0.39	400 - 2200 nm	?2.3 mm Stainless Steel Tubing	FC/PC to ?1.25 mm Ferrule
M73	FP200URT	200 ± 5 μm	225 ± 5 μm	500 ± 30 μm	0.50	300 - 1200 nm	?1.6 mm Heat-Shrink Tubing	FC/PC to ?1.25 mm Ferrule
M99	FT400EMT	400 ± 8 μm	425 ± 10 μm	730 ± 30 μm	0.39	400 - 2200 nm	?1.6 mm Heat-Shrink Tubing	FC/PC to ?1.25 mm Ferrule
M127	FP400URT	400 ± 8 μm	425 ± 10 μm	730 ± 30 μm	0.50	300 - 1200 nm	?1.6 mm Heat-Shrink Tubing	FC/PC to ?1.25 mm?Ferrule
M80	FG200UCC	200 ± 8 μm	240 ± 5 μm	260 ± 6 μm	0.22	250 - 1200 nm	FT020 Furcation Tubing	FC/PC to ?2.5 mm Ferrule
M81	FT200EMT	200 ± 5 μm	225 ± 5 μm	500 ± 30 μm	0.39	400 - 2200 nm	FT020 Furcation Tubing	FC/PC to ?2.5 mm Ferrule
MR81	FT200EMT	200 ± 5 μm	225 ± 5 μm	500 ± 30 μm	0.39	400 - 2200 nm	?2.3 mm Stainless Steel Tubing	FC/PC to ?2.5 mm Ferrule
M104	FP200URT	200 ± 5 μm	225 ± 5 μm	500 ± 30 μm	0.50	300 - 1200 nm	FT020 Furcation Tubing	FC/PC to ?2.5 mm Ferrule
M56	FT300EMT	300 ± 6 μm	325 ± 10 μm	650 ± 30 μm	0.39	400 - 2200 nm	FT020 Furcation Tubing	FC/PC to ?2.5 mm Ferrule
M82	FT400EMT	400 ± 8 μm	425 ± 10 μm	730 ± 30 μm	0.39	400 - 2200 nm	FT020 Furcation Tubing	FC/PC to ?2.5 mm Ferrule
M128	FP400URT	400 ± 8 μm	425 ± 10 μm	730 ± 30 μm	0.50	300 - 1200 nm	FT020 Furcation Tubing	FC/PC to ?2.5 mm Ferrule

FC/PC转插芯光纤跳线，纤芯?105 μm，数值孔径0.22，插芯?1.25 mm，热缩套管

热缩套管，小化对样品的压力

跳线长度: 1 m

Fiber Type	Core ?Diameter	Cladding ?Diameter	Coating ?Diameter	Max Core ?Offset	NA	Bend Radius ?(Short Term / ?Long Term)^a	Ferrule ?Diameter	Tubing ?Diameter	Ferrule ?Material
FG105LCA	105 μm ± 2%	125 ± 1 μm	250 μm ± 4%	5 μm	0.22 ± 0.02	15 mm / 30 mm	1.25 mm	1.6 mm	Ceramic ?(Zirconia)

a.?? ??受到光纤限制

产品型号	公英制通用
M61L01	光纤跳线，纤芯?105 μm，数值孔径0.22，FC/PC?1.25 mm插芯，长为1米

FC/PC转插芯跳线，纤芯?200 μm，数值孔径0.22，插芯?1.25 mm，热缩套管

热缩套管，小化对样品的压力

跳线长度: 0.5 m或1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term /Long Term)^a	FerruleDiameter	TubingDiameter	FerruleMaterial
FG200UCC	200 ± 8 μm	240 ± 5 μm	260 ± 6 μm	5 μm	0.22 ± 0.02	12 mm / 24 mm	1.25 mm	1.6 mm	Ceramic(Zirconia)

受到光纤限制

产品型号	公英制通用
M86L005	Customer Inspired! 光纤跳线，纤芯?200 μm，数值孔径0.22，FC/PC?1.25 mm插芯，长为0.5米
M86L01	Customer Inspired! 光纤跳线，纤芯?200 μm，数值孔径0.22，FC/PC?1.25 mm插芯，长为1米

FC/PC转插芯光纤跳线，纤芯?200 μm，数值孔径0.39，插芯?1.25 mm，热缩套管

热缩套管，小化对样品的压力

跳线长度: 1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term /Long Term)^a	FerruleDiameter	TubingDiameter	FerruleMaterial
FT200EMT	200 ± 5 μm	225 ± 5 μm	500 ± 30 μm	5 μm	0.39	9 mm / 18 mm	1.25 mm	1.6 mm	Ceramic(Zirconia)

受到套管限制

产品型号	公英制通用
MR83L01	光纤跳线，纤芯?200 μm，数值孔径0.39，FC/PC?1.25 mm插芯，铠装，长为1 m

FC/PC转插芯光纤跳线，纤芯?200 μm，数值孔径0.50，插芯?1.25 mm，热缩套管

热缩套管，小化对样品的压力

跳线长度: 1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term /Long Term)^a	FerruleDiameter	TubingDiameter	FerruleMaterial
FP200URT	200 ± 5 μm	225 ± 5 μm	500 ± 30 μm	5 μm	0.50	8 mm / 16 mm	1.25 mm	1.6 mm	Ceramic(Zirconia)

受到光纤限制

产品型号	公英制通用
M73L01	Customer Inspired! 光纤跳线，纤芯?200 μm，数值孔径0.50，FC/PC?1.25 mm插芯，长为1 m

FC/PC转插芯光纤跳线，纤芯?400 μm，数值孔径0.39，插芯?1.25 mm，热缩套管

热缩套管，小化对样品的压力

跳线长度: 1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term /Long Term)^a	FerruleDiameter	TubingDiameter	FerruleMaterial
FT400EMT	400 ± 8 μm	425 ± 10 μm	730 ± 30 μm	7 μm	0.39	20 mm / 40 mm	1.25 mm	1.6 mm	Ceramic(Zirconia)

受到光纤限制

产品型号	公英制通用
M99L01	光纤跳线，纤芯?400 μm，数值孔径0.39，FC/PC?1.25 mm插芯，长为1米

FC/PC转插芯光纤跳线，纤芯?400 μm，数值孔径0.50，插芯?1.25 mm，热缩套管

热缩套管，小化对样品的压力

跳线长度: 1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term /Long Term)^a	FerruleDiameter	TubingDiameter	FerruleMaterial
FP400URT	400 ± 8 μm	425 ± 10 μm	730 ± 30 μm	7 μm	0.50	16 mm / 32 mm	FP400URT	1.6 mm	Ceramic(Zirconia)

受到光纤限制

产品型号	公英制通用
M127L01	光纤跳线，纤芯?400 μm，数值孔径0.50，FC/PC?1.25 mm插芯，长为1米

FC/PC转插芯光纤跳线，纤芯?200 μm，数值孔径0.22，插芯?2.5 mm，PVC套管

PVC套管

跳线长度: 0.5 m或1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term /Long Term)^a	FerruleDiameter	TubingDiameter	FerruleMaterial
FG200UCC	200 ± 8 μm	240 ± 5 μm	260 ± 6 μm	5 μm	0.22 ± 0.02	12 mm / 24 mm	2.5 mm	2.0 mm	Ceramic(Zirconia)

受到光纤限制

产品型号	公英制通用
M80L005	Customer Inspired! 光纤跳线，纤芯?200 μm，数值孔径0.22，FC/PC转?2.5 mm插芯，长0.5米
M80L01	Customer Inspired! 光纤跳线，纤芯?200 μm，数值孔径0.22，FC/PC转?2.5 mm插芯，长1米

FC/PC转插芯光纤跳线，纤芯?200μm，数值孔径0.39，插芯?2.5 mm，PVC套管

PVC套管

跳线长度: 0.5 m或1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term /Long Term)^a	FerruleDiameter	TubingDiameter	FerruleMaterial
FT200EMT	200 ± 5 μm	225 ± 5 μm	500 ± 30 μm	5 μm	0.39	9 mm / 18 mm	2.5 mm	2.0 mm	Ceramic(Zirconia)

受光纤限制

产品型号	公英制通用
M81L005	Customer Inspired! 光纤跳线，纤芯?200 μm，数值孔径0.39，FC/PC?2.5 mm插芯，长为0.5 m
M81L01	Customer Inspired! 光纤跳线，纤芯?200 μm，数值孔径0.39，FC/PC?2.5 mm插芯，长为1 m

FC/PC转插芯光纤跳线，纤芯?200 μm，数值孔径0.39，插芯?2.5 mm，不锈钢套管

? ?不锈钢套管，起保护作用

? ?跳线长度: 1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term /Long Term)^a	FerruleDiameter	TubingDiameter	FerruleMaterial
FT200EMT	200 ± 5 μm	225 ± 5 μm	500 ± 30 μm	5 μm	0.39 ± 0.02	23 mm / 23 mm	2.5 mm	2.0 mm	Ceramic(Zirconia)

受到套管限制

产品型号	公英制通用
MR81L01	光纤跳线，纤芯?200 μm，数值孔径0.39，FC/PC?2.5 mm插芯，铠装，长为1 m

FC/PC转插芯光纤跳线，纤芯?200 μm，数值孔径0.50，插芯?2.5 mm，PVC套管

PVC套管

跳线长度: 1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term /Long Term)^a	FerruleDiameter	TubingDiameter	FerruleMaterial
FP200URT	200 ± 5 μm	225 ± 5 μm	500 ± 30 μm	5 μm	0.50	8 mm / 16 mm	2.5 mm	2.0 mm	Ceramic(Zirconia)

受到套管限制

产品型号	公英制通用
M104L01	光纤跳线，纤芯?200 μm，数值孔径0.50，FC/PC?2.5 mm插芯，长1 m

FC/PC转插芯光纤跳线，纤芯?300 μm，数值孔径0.39，插芯?2.5 mm，PVC套管

PVC套管

跳线长度: 0.5 m或1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term /Long Term)^a	FerruleDiameter	TubingDiameter	FerruleMaterial
FT300EMT	300 ± 6 μm	325 ± 10 μm	650 ± 30 μm	5 μm	0.39	11 mm / 22 mm	2.5 mm	2.0 mm	Ceramic(Zirconia)

受到光纤限制

产品型号	公英制通用
M56L005	Customer Inspired! 光纤跳线，纤芯?300 μm，数值孔径0.39，FC/PC转?2.5 mm插芯，长0.5米

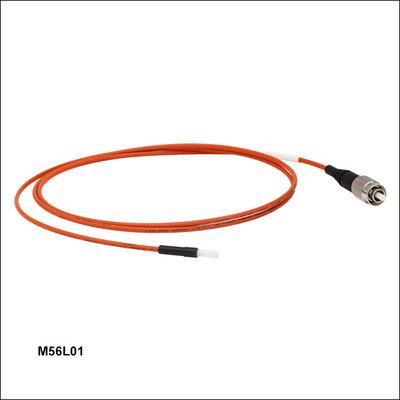

M56L01	Customer Inspired! 光纤跳线，纤芯?300 μm，数值孔径0.39，FC/PC转?2.5 mm插芯，，长1米

FC/PC转插芯光纤跳线，纤芯?400 μm，数值孔径0.39，插芯?2.5 mm，PVC套管

PVC套管

跳线长度: 0.5 m或1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term /Long Term)^a	FerruleDiameter	TubingDiameter	FerruleMaterial
FT400EMT	400 ± 8 μm	425 ± 10 μm	730 ± 30 μm	7 μm	0.39	20 mm / 40 mm	2.5 mm	2.0 mm	Ceramic(Zirconia)

受到光纤限制

产品型号	公英制通用
M82L005	Customer Inspired! 光纤跳线，纤芯?400 μm，数值孔径0.39，FC/PC转?2.5 mm插芯，长0.5米

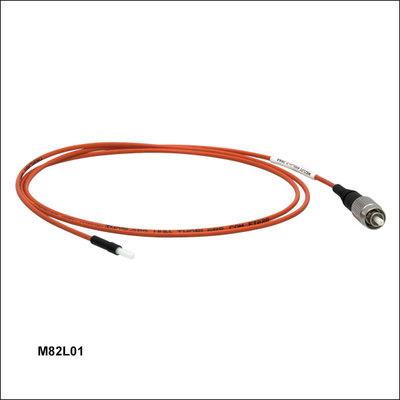

M82L01	Customer Inspired! 光纤跳线，纤芯?400 μm，数值孔径0.39，FC/PC转?2.5 mm插芯，长1米

FC/PC转插芯光纤跳线，纤芯?400 μm，数值孔径0.50，插芯?2.5 mm，PVC套管

PVC套管

跳线长度: 1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term /Long Term)^a	FerruleDiameter	TubingDiameter	FerruleMaterial
FP400URT	400 ± 8 μm	425 ± 10 μm	730 ± 30 μm	7 μm	0.50	16 mm / 32 mm	2.5 mm	2.0 mm	Ceramic(Zirconia)

受到光纤限制

产品型号	公英制通用
M128L01	光纤跳线，纤芯?400 μm，数值孔径0.50，FC/PC转?2.5 mm插芯，长1米

陶瓷匹配套管

匹配任何带?2.5毫米或?1.25毫米插芯的光纤跳线

可单独购买也可以5支一套出售

ADAF1和ADAL1通用型光纤匹配套管能够通过一个?2.5毫米的套头，连接任何光纤（如FC/PC、ST和SC连接头或者?1.25毫米的套管如LC连接头）。这种氧化锆套管极其适合用于两根光纤的临时连接，从而构建一个简单、可快速解开的连接结构（请参看右图）。它们与陶瓷和不锈钢插芯兼容。他们也与我们的光遗传学光纤针头,
光遗传学光纤跳线，和空心陶瓷插芯相兼容。

这些接头匹配套管可单独出售或是五个一包，整包装的价格更优惠。

Item #	Compatible Ferrule Size	Insertion Loss	Length	Connection Force	Material
ADAF1	2.5 mm Outer Diameter	< 0.2 dB Typ. (SM)^a< 1.0 dB Typ. (MM)^b	11.4 mm	53 N (12?lbf)?Max^e25 N (5.6?lbf)?Typ.^e	Ceramic(Zirconia)
ADAL1	1.25 mm?Outer Diameter	< 0.5 dB Typ.?(SM)^c< 1.0 dB Typ. (MM)^d	6.8 mm	11.4 N (2.6?lbf)?Max^f7.2 N (1.6?lbf)?Typ.^f	?

通过FC/PC接头，1550纳米的SMF28光纤测试。

通过FC/PC接头，纤芯?200微米, 数值孔径0.39的多模光纤和一个617纳米的LED光源测试。

通过LC/PC接头，635纳米的SMF600光纤测试。

通过LC/PC接头，纤芯?200微米, 数值孔径0.39的多模光纤和一个617纳米的LED光源测试。

通过FC/PC金属接头测试。

通过LC/PC金属接头测试。

产品型号	公英制通用
ADAF1	陶瓷分裂型匹配套管，用于?2.5 mm(FC/PC、ST?/PC或SC/PC)插芯
ADAF1-5	陶瓷分裂型匹配套管，用于?2.5 mm(FC/PC、ST?/PC或SC/PC)插芯，5个一包
ADAL1	陶瓷分裂型匹配套管，用于?1.25 mm(LC/PC)插芯
ADAL1-5	陶瓷分裂型匹配套管，用于?1.25 mm(LC/PC)插芯，5个一包

SM1外螺纹转接件，用于带插芯末端的光纤跳线

挠性夹持转接件，用于带?1.25 mm(LC)或?2.5 mm(FC)插芯的光纤跳线

SM1 (1.035"-40)外螺纹圆盘

与?1英寸透镜套筒一起实现闭光构造

兼容我们的30 mm笼板和光电探测器

展示了带插芯终端跳线的SM1LCM转接件将插芯终端光纤跳线固定在KM100T
SM1螺纹光学调整架中

产品型号	公英制通用
SM1LCM	Customer Inspired! ?1.25 mm插芯转接板，带SM1(1.035"-40)外螺纹
SM1FCM	Customer Inspired! ?2.5 mm插芯转接板，带SM1(1.035"-40)外螺纹

可安装接杆的插芯夹持架

紧凑的挠性压块，用于?1.25 mm或?2.5 mm插芯

8-32（M4）螺纹安装孔

可以兼容?1/2英寸的光学接杆

夹持FC/PC接头的FCM

夹持光纤插芯的FCM

Item #	Compatible Component Diameter	Compatible Components
FCM13(/M)	1.25 mm (0.05")	?1.25 mm Ferrules
FCM(/M)	2.5 mm (0.10")	?2.5 mm Ferrules,FC/PC, FC/APC, SC/PC, and ST/PC Connectors

产品型号	英制
FCM13	可安装接杆的?1.25 mm插芯夹具，8-32安装孔
FCM	可安装接杆的?2.5 mm插芯夹具，8-32安装孔

产品型号	公制
FCM13/M	可安装接杆的?1.25 mm插芯夹具，M4安装孔
FCM/M	可安装接杆的?1.25 mm插芯夹具，M4安装孔

夹持FC/PC接头的FCM
