CST光纤探头
CST提供各种光纤探头来作为样品接口。可以定制前表面荧光探头，衰减全反射（ATR）探头和透射探头，以适应各种应用。 定制选项包括：主体材料，表面处理，密封材料，插入长度和光纤长度。可根据要求对探头高压灭菌或蒸汽灭菌处理。
图为：集成前表面荧光探头（顶部 - 部件号：3380-ABC-DEF-GHI-JKLM-NOP-QRS）; 单通道透射探头*（底部 - 部件号：3203-ABC-DEF-GHI-JK）
CST光纤探头

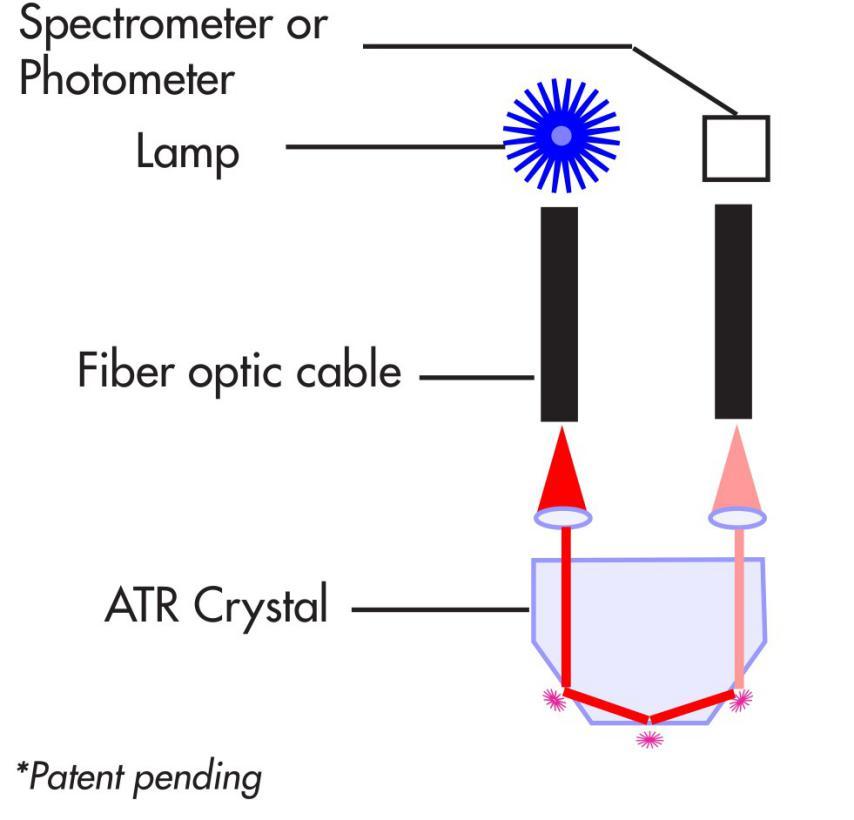

衰减全反射（ATR）探头（部件号：3103-ABC-DEF-GH）
ATR探头用于样品的吸光度在4,000-5,000AU / cm范围内的应用（倏逝波吸收允许测量非常高吸光度的样品）。ATR探头可以直接插入样品中，无需稀释即可获得光谱。通常，ATR探头用于纯油墨，染料和原油样品。
另外，如果沉积在探头*上的材料的RI大于蓝宝石晶体的RI，则探头可以用作一般的沉积探头。ATR探头目前的直径为12mm，插入长度为12“。 如果需要其他长度，请咨询韵翔光电。默认规格为蓝色，替代规格可升级后获取。
A =?主体材料: |
[0] 316SS [1] Titanium [2] Hastelloy C 276 ?[3] Monel [4] Techtron PPS [5] Other (specify) |
B =?探头表面处理: |
[0] None [3] Electropolish [5] Sanitary ?(electropolish with orbital welds and FDA Class VI Epoxy gap fill) |
C =?密封材料: |
[0] Viton [1] Kalrez [2] Chemraz [3] FDA ?Class VI Epoxy [4] Other (specify) |
DEF =插入长度: |
In mm, fixed at 305 mm so part number ?reads: 3103-ABC-305-GH |
G =内部光学: |
[0] Fused Silica (220-1200 nm) [2] BK7 ?(400-2400 nm) |
H =晶体: |
[0] Sapphire |
规格
探头直径: |
12 mm |
探头长度: |
12” (305 mm) |
温度: |
300C (574F) |
压力: |
2000psig |
光纤终端: |
SMA-905 |
推荐光纤: |
600-micron core |
波长范围: |
Defined by internal optics |
单通道透射探头（部件号：3203-ABC-DEF-GHI-JK）
单通道透射探头通过样品从光源发出光能，并通过受保护的反射器将光束返回180°。 SPP适用于高浓度的工艺流程。光程长度是固定的，范围可以是1-8毫米。 默认的结构材料是316SS，熔融石英光学元件和Viton O形密封圈。替代材料可实现不同的规格，包括不同波长范围。
单通道透射探头比传统透射探头更受青睐，因为它们具有更高的线性度。 如果需要自动伸缩装置，可以增加探头长度。有关更多信息，请联系CST。默认规格为蓝色，替代规格可升级后获取。
A =?主体材料: |
[0] 316SS [1] Titanium [2] Hastelloy C 276 ?[3] Monel [4] Other (specify) |
B =?探头表面处理: |
[0] None [3] Electropolish [5] Sanitary ?(electropolish with orbital welds and FDA Class VI Epoxy gap fill) |
C =?密封材料: |
[0] Viton [1] Kalrez [2] Chemraz [3] FDA ?Class VI Epoxy [4] Other (specify) |
DEF =?插入长度: |
In mm, 220 mm (standard) part number reads: ?3203-ABC-220-GHI-JK |
G =内部光学元件: |
[0] Fused Silica (220-1200 nm) [2] BK7 ?(400-2400 nm) [3] B270 (400-2400 nm) |
H =?窗片材料: |
[0] Fused Silica [1] Sapphire |
I =?透镜材料: |
[0] Fused Silica [2] BK7 [3] B270 |
JK =?光程长度: |
Fixed at 1-8mm |
规格
探头直径: |
12 mm |
探头长度: |
220 mm |
温度: |
204C (400F) |
压力: |
2000psig |
光纤终端: |
SMA-905 |
推荐光纤: |
600-micron core |
波长范围: |
Defined by internal optics |
双通道透射探头（部件号：3503-ABC-DEF-GHI-JK）

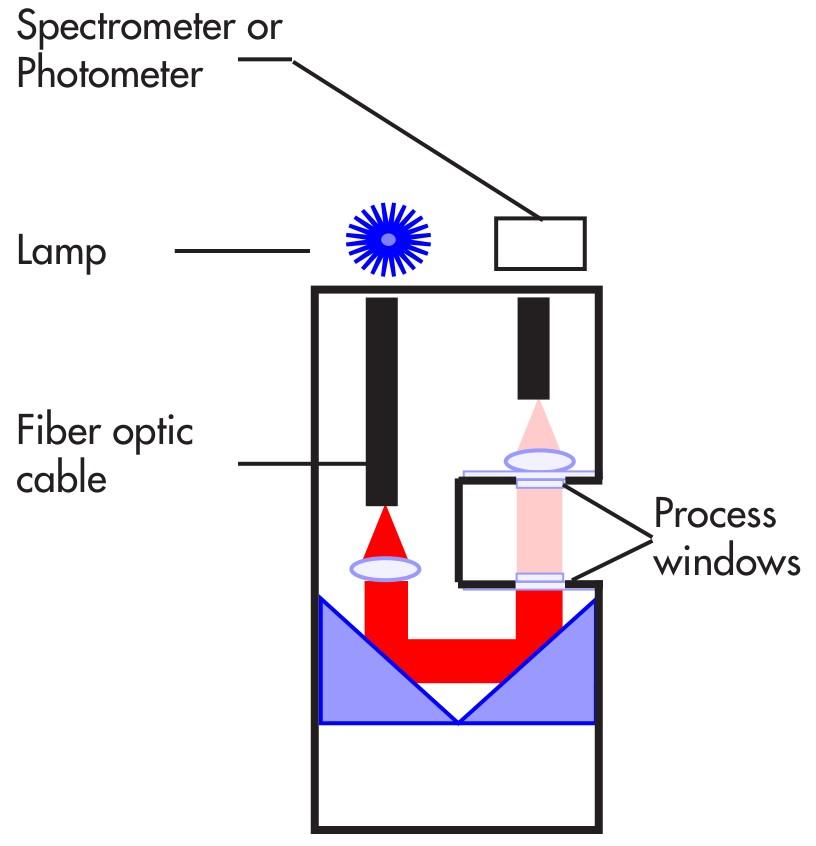

双通道透射探头通过样品从光源发出光能，并通过受保护的反射器将光束180°引导回样品。 通过检测器测量透射/吸收的光量并在设备读取。
双通道透射探头优于传统透射反射探头，因为它们的线性度更高。默认的结构材料是316SS，熔融石英光学元件和Viton O形密封圈。 可以使用替代材料来获得不同的规格。 如果需要自动伸缩装置，可以增加探头长度。有关更多信息，请联系韵翔光电。默认规格为蓝色，替代规格可升级后获取。
A =主体材料： |
[0] 316SS [1] Titanium [2] Hastelloy C 276 ?[3] Monel [4] Other (specify) |
B =探头表面处理： |
[0] None [3] Electropolish [5] Sanitary ?(electropolish with orbital welds and FDA Class VI Epoxy gap fill) |
C =密封材料： |
[0] Viton [1] Kalrez [2] Chemraz [3] FDA ?Class VI Epoxy [4] Other (specify) |
DEF =插入长度： |
In mm, 225 mm (standard) part number reads: ?3503-ABC-225-GHI-JK |
G =内部光学： |
[0] Fused Silica (220-1200 nm) [2] BK7 ?(400-2400 nm) [3] B270 (400-2400 nm) |
H =窗片材料： |
[0] Fused Silica [1] Sapphire |
I =透镜材料： |
[0] Fused Silica [2] BK7 [3] B270 |
JK =光程长度： |
Fixed at 10 mm (5 and 20 mm optional) |
规格
探头直径： |
12 mm |
探头长度： |
225 mm |
温度： |
204C (400F) |
压力： |
2000psig |
光纤终端： |
SMA-905 |
推荐光纤： |
600-micron core |
波长范围： |
Defined by internal optics |
12mm直径前表面荧光探头（部件号：3483-ABC-DEF-GHI-JKL-MNO）

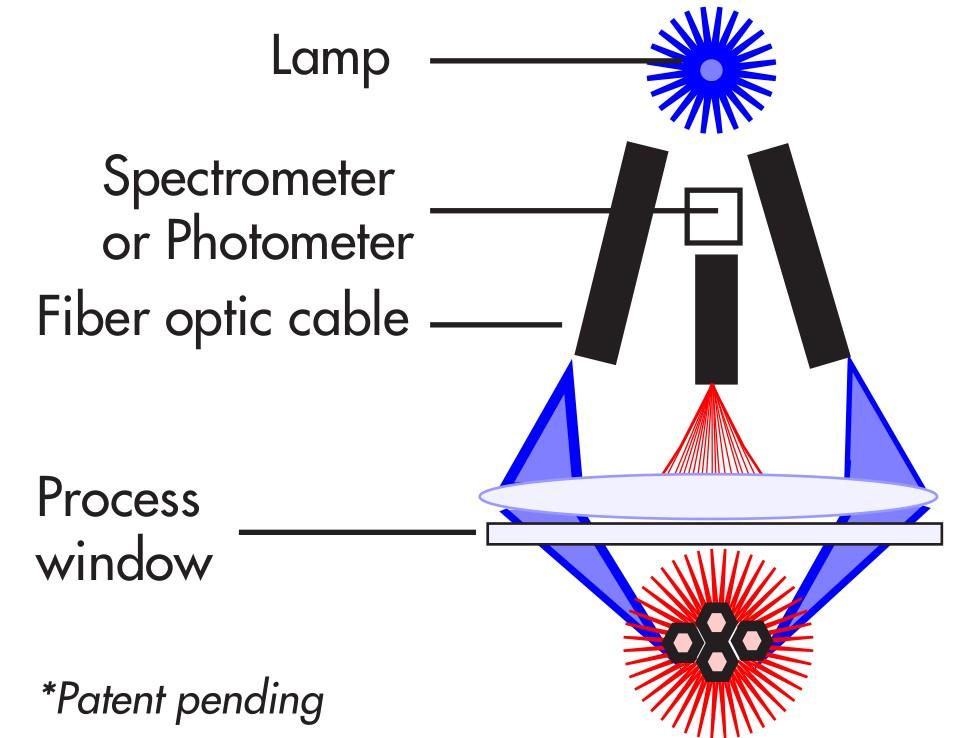

前表面荧光探针用于测量液体，固体，糊状物或浆液表面的荧光。 该探头采用特殊的光学配置，其设计目的是在窗口的湿润端产生一个非常清晰的焦点，从而无需穿透样品进行读取。 与其他具有竞争力的光学装置相比，这种集中聚焦和浅穿透深度显着降低了传统的内部滤光片效果。探头的直径为12mm，插入长度为12“。 如果需要备选的插入长度，请咨询韵翔光电。该探头具有可拆卸的光纤光缆，可以进行高压灭菌或蒸汽灭菌。 默认规格为蓝色，替代规格可升级后获取。
A =主体材料： |
[0] 316SS [1] Titanium [2] Hastelloy C 276 ?[3] Monel [4] Other (specify) |
B =探头表面处理： |
[0] None [3] Electropolish [5] Sanitary ?(electropolish with orbital welds and FDA Class VI Epoxy gap fill) |
C =密封材料： |
[0] Viton [1] Kalrez [2] Chemraz [3] FDA ?Class VI Epoxy [4] Waspoloy [5] Other (specify) |
DEF =插入长度： |
In mm, 305 mm (12”) (standard) part number ?reads: 3483-ABC-305-GHI-JKL-MNO |
G =内部光学： |
[0] Fused Silica (220-1200 nm) [2] BK7 ?(400-2400 nm) |
H =窗片材料： |
[1] Sapphire |
I =窗片镀膜： |
[0] None |
JKL =源光纤： |
Length, in mm (this fiber is 1000-micron ?core) |
MNO =返回光纤： |
Length, in mm (this fiber is 600-micron ?core) |
规格
探头直径 |
12 mm |
探头长度 |
12” (305 mm) |
温度 |
204C (400F) |
压力 |
2000psig |
光纤终端 |
SMA-905 |
推荐光纤 |
600-micron core (return) and 1000-micron core (source) |
波长范围 |
Defined by internal optics |
?“直径前表面荧光探头（部件号：3480-ABC-DEF-GHI-JKL-MNO）
前表面荧光探头用于测量液体，固体，糊状物或浆液表面的荧光。 该探头采用特殊的光学配置，其设计目的是在窗片的湿润端产生一个非常清晰的焦点，从而无需穿透样品进行读取。与其他具有竞争力的光学装置相比，这种集中聚焦和浅穿透深度显着降低了传统的内部滤光片的效果。探针的直径为1/2英寸，插入长度为12英寸。 如果需要备选的插入长度，请咨询韵翔光电。 该探头具有可拆卸的光纤光缆，可以进行高压灭菌或蒸汽灭菌。 默认规格为蓝色，替代规格可升级后获取。
A =主体材料： |
[0] 316SS [1] Titanium [2] Hastelloy C 276 ?[3] Monel [4] Other (specify) |
B =探头表面处理： |
[0] None [3] Electropolish [5] Sanitary ?(electropolish with orbital welds and FDA Class VI Epoxy gap fill) |
C =密封材料： |
[0] Viton [1] Kalrez [2] Chemraz [3] FDA ?Class VI Epoxy [4] Waspoloy [5] Other (specify) |
DEF =插入长度： |
In mm, 305 mm (12”) (standard) part number ?reads: 3480-ABC-305-GHI-JKL-MNO |
G =内部光学： |
[0] Fused Silica (220-1200 nm) [2] BK7 ?(400-2400 nm) |
H =窗片材料： |
[1] Sapphire |
I =窗片镀膜： |
[0] None |
JKL =源光纤： |
Length, in mm (this fiber is 1000-micron ?core) |
MNO =返回光纤 |
Length, in mm (this fiber is 600-micron ?core) |
规格：
探头直径 |
?” (12.7 mm) |
探头长度 |
12” (305 mm) |
温度 |
204C (400F) |
压力 |
2000psig |
光纤终端 |
SMA-905 |
推荐光纤 |
600-micron core (return) and 1000-micron core (source) |
波长范围 |
Defined by internal optics |
12mm直径集成前表面荧光探头(部件号：3383-ABC-DEF-GHI-JKLM-NOP-QRS）
前表面荧光探头用于测量液体，固体，糊状物或浆液表面的荧光。 该探头采用特殊的光学配置，其设计目的是在窗口的湿润端部产生一个非常清晰的焦点，从而无需穿透样品进行读取。与其他具有竞争力的光学装置相比，这种集中聚焦和浅穿透深度显着降低了传统的内部滤光片的效果。探头的直径为12mm，插入长度为4“。 如果需要备选的插入长度，请咨询韵翔光电。该探头包括不可拆卸的光纤光缆，因此不适用于高压灭菌器/蒸汽灭菌。 默认规格为蓝色，替代规格可升级后获取。
A =主体材料 |
[0] 316SS [1] Titanium [2] Hastelloy C 276 ?[3] Monel [4] Other (specify) |
B =探头表面处理 |
[0] None [3] Electropolish [5] Sanitary ?(electropolish with orbital welds and FDA Class VI Epoxy gap fill) |
C =密封材料 |
[0] Viton [1] Kalrez [2] Chemraz [3] FDA ?Class VI Epoxy [4] Waspoloy [5] Other (specify) |
DEF =插入长度 |
In mm, 101 mm (4”) (standard) part number ?reads: 3383-ABC-101-GHI-JKLM-NOP-QRS |
G =内部光学 |
[0] Fused Silica (220-1200 nm) [2] BK7 ?(400-2400 nm) |
H =窗片材料 |
[1] Sapphire |
I =窗片镀膜 |
[0] None |
JKLM =总体长度 |
1900 mm (standard) includes fibers |
NOP =源光纤支腿 |
101 mm (4”) (standard) |
QRS =返回光纤支腿 |
101 mm (4”) (standard) |
规格
探头直径 |
12 mm |
探头长度 |
4” (101 mm) |
温度 |
204C (400F) |
压力 |
2000psig |
光纤终端 |
SMA-905 |
推荐光纤 |
600-micron core |
波长范围 |
Defined by internal optics |
?“直径集成前表面荧光探头（部件号：3380-ABC-DEF-GHI-JKLM-NOP-QRS）
前表面荧光探头用于测量液体，固体，糊状物或浆液表面的荧光。 该探头采用特殊的光学配置，其设计目的是在窗片的湿润端产生一个非常清晰的焦点，从而无需穿透样品进行读取。与其他具有竞争力的光学装置相比，这种集中聚焦和浅穿透深度显着降低了传统的内部滤光片效果 探针的直径为1/2英寸，插入长度为4英寸。 如果需备选的插入长度，请咨询韵翔光电。该探头包括不可拆卸的光，因此不适用于高压灭菌器/蒸汽灭菌。 默认规格为蓝色，替代规格可升级后获取。
A =主体材料 |
[0] 316SS [1] Titanium [2] Hastelloy C 276 ?[3] Monel [4] Other (specify) |
B =?探头表面处理 |
[0] None [3] Electropolish [5] Sanitary ?(electropolish with orbital welds and FDA Class VI Epoxy gap fill) |
C =密封材料 |
[0] Viton [1] Kalrez [2] Chemraz [3] FDA ?Class VI Epoxy [4] Waspoloy [5] Other (specify) |
DEF =?插入长度 |
n mm, 101 mm (4”) (standard) part number ?reads: 3380-ABC-101-GHI-JKLM-NOP-QRS |
G =内部光学 |
[0] Fused Silica (220-1200 nm) [2] BK7 ?(400-2400 nm) |
H =?窗片材料 |
[1] Sapphire |
I =?窗片镀膜 |
[0] None |
JKLM =总体长度 |
In mm, 1900 mm (standard) includes fibers |
NOP =?源光纤支腿 |
In mm, 101 mm (4”) (standard) |
QRS =?返回光纤支腿 |
In mm, 101 mm (4”) (standard) |
规格
探头直径 |
?” (12.7 mm) |
探头长度 |
4” (101 mm) |
温度 |
204C (400F) |
压力 |
2000psig |
光纤终端 |
SMA-905 |
推荐光纤 |
600-micron core |
波长范围 |
Defined by internal optics |
12mm直径集成前表面反射探头（部件号：3323-ABC-DEF-GHI-JKLM-NOP-QRS）
反射探针用于测量液体，固体，糊状物或浆液表面的反射率。 该探头采用特殊的光学配置，其设计目的是
在窗口的湿润端产生一个非常清晰的焦点，从而无需穿透样品进行读取。与其他具有竞争力的光学装置相比，这种集中聚焦和浅穿透深度显着降低了传统的内部滤光片的效果。探头具有12毫米直径和4英寸插入长度，可插入12毫米管接头中。 如果需要不同的长度或直径，请直接联系韵翔光电获取更多信息。默认规格为蓝色，替代规格可升级后获取
A =?主体材料 |
[0] 316SS [1] Titanium [2] Hastelloy C 276 ?[3] Monel [4] Other (specify) |
B =?探头表面处理 |
[0] None [3] Electropolish [5] Sanitary ?(electropolish with orbital welds and FDA Class VI Epoxy gap fill) |
C =?密封材料 |
[0] Viton [1] Kalrez [2] Chemraz [3] FDA ?Class VI Epoxy [4] Waspoloy [5] Other (specify) |
DEF =插入长度 |
In mm, 101 mm (4”) (standard) part number ?reads: 3323-ABC-101-GHI-JKLM-NOP-QRS |
G =?内部光学 |
[0] Fused Silica (220-1200 nm) [2] BK7 ?(400-2400 nm) |
H =?窗片材料 |
[1] Sapphire [2] Fused Silica |
I =?窗片镀膜 |
[0] None |
JKLM =?总体长度 |
In mm, 1900 mm (standard) includes fibers |
NOP =源光纤支腿 |
In mm, 101 mm (4”) (standard) |
QRS =?返回光纤支腿 |
In mm, 101 mm (4”) (standard) |
规格
探头直径 |
12 mm |
探头长度 |
4” (101 mm) |
温度 |
204C (400F) |
压力 |
2000psig |
光纤终端 |
SMA-905 |
推荐光纤 |
600-micron core |
波长范围 |
Defined by internal optics |
光纤探头配件
导管配件（部件号：3000-1721）
Thread Type/Size: |
PG 21 |
Fits Conduit Size: |
17 |
Hole O.D.: ? ? |
1.12” (28.4 mm) |
Thread Length: ? |
0.43” (11 mm) |
Body Length: ? ? |
1.97” (50 mm) |
Outer Diameter: |
1.38” (35 mm) |
波纹管（部件号：1721-ABC）
ABC = Conduit Length (ft.): |
Customer specified (Ex. 3ft = 1721-003) |
Conduit Size: |
17 |
I.D.: |
0.65” (16.5 mm) |
O.D.: |
0.83” (21 mm) |
探头近端帽（部件号：3203-PC-A）
A = Body Material: |
[0] 316SS [1] Titanium [2] Hastelloy C 276 [3] Monel |
O.D.: |
1.250” (31.75 mm) |
卫生级或ANSI法兰
有关更多信息和部件编号规格, 请咨询韵翔光电。
