VUV/UV 中性密度滤光片
我们的 VUV 中性密度滤光片由金属薄膜制成，外涂有介电保护层。 120 nm – 200 nm 范围内的密度由这些薄膜的组合透射率、反射率和吸收率决定。 我们还提供该系列中性密度滤光片，适用于 200 nm – 320 nm 的紫外线波长范围。
每个滤光片都针对 120 nm – 200 nm 范围内的透射率进行了单独校准，并提供了透射率曲线。 ND5 和 ND6 滤光片作为特殊订购项目提供。 它们仅在强谱线处校准，例如 160.8 nm 和 253.7 nm。 VUV 中性密度滤光片涂在 UV 级 MgF2 上，UV 中性密度滤光片涂在 UV 级熔融石英上。
注意：VUV 和 UV 中性密度滤光片可以在阳极氧化金属环中提供。

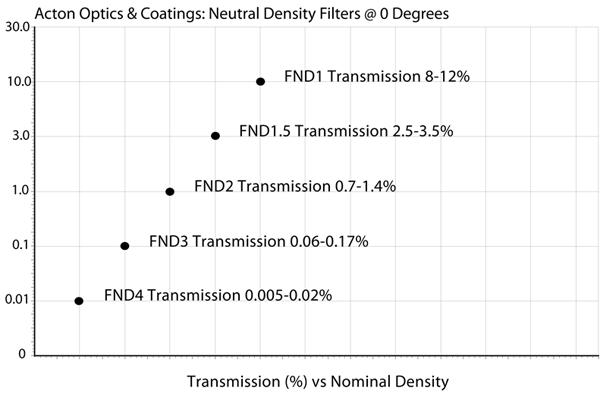

IN 中性密度滤光片：120 - 200 nm
光密度 |
标准透射率 |
透射率范围 |
0.5" 零件号 |
1.0" 零件号 |
2.0" 零件号 |
0.3 |
50% |
42-58% |
FND0.3-.5D-V |
FND0.3-1D-V |
FND0.3-2D-V |
0.5 |
30% |
25-35% |
FND0.5-.5D-V |
FND0.5-1D-V |
FND0.5-2D-V |
1.0 |
10% |
8-12% |
FND1-.5D-V |
FND1-1D-V |
FND1-2D-V |
1.5 |
3.0% |
2.5-3.5% |
FND1.5-.5D-V |
FND1.5-1D-V |
FND1.5-2D-V |
2.0 |
1.0% |
0.7-1.4% |
FND2-.5D-V |
FND2-1D-V |
FND2-2D-V |
3.0 |
0.1% |
0.06-0.17% |
FND3-.5D-V |
FND3-1D-V |
FND3-2D-V |
4.0 |
0.01% |
0.005-0.02% |
FND4-.5D-V |
FND4-1D-V |
FND4-2D-V |
5.0 |
0.001% |
0.0007-0.0015% |
FND5-.5D-V |
FND5-1D-V |
FND5-2D-V |
6.0 |
0.0001% |
0.00007-0.00014% |
FND6-.5D-V |
FND6-1D-V |
FND6-2D-V |
注：所有 VUV ND 滤光片的基材材料为 MgF2
紫外线中性密度滤光片：200 - 320 nm
光密度 |
标准透射率 |
透射率范围 |
0.5" 零件号 |
1.0" 零件号 |
2.0" 零件号 |
0.3 |
50% |
42-58% |
FND0.3-.5D-M |
FND0.3-1D-M |
FND0.3-2D-M |
0.5 |
30% |
25-35% |
FND0.5-.5D-M |
FND0.5-1D-M |
FND0.5-2D-M |
1.0 |
10% |
8-12% |
FND1-.5D-M |
FND1-1D-M |
FND1-2D-M |
1.5 |
3.0% |
2.5-3.5% |
FND1.5-.5D-M |
FND1.5-1D-M |
FND1.5-2D-M |
2.0 |
1.0% |
0.7-1.4% |
FND2-.5D-M |
FND2-1D-M |
FND2-2D-M |
3.0 |
0.1% |
0.06-0.17% |
FND3-.5D-M |
FND3-1D-M |
FND3-2D-M |
4.0 |
0.01% |
0.005-0.02% |
FND4-.5D-M |
FND4-1D-M |
FND4-2D-M |
5.0 |
0.001% |
0.0007-0.0015% |
FND5-.5D-M |
FND5-1D-M |
FND5-2D-M |
6.0 |
0.0001% |
0.00007-0.00014% |
FND6-.5D-M |
FND6-1D-M |
FND6-2D-M |
注意：适用于所有 UV ND 滤光片的基板材料是熔融石英

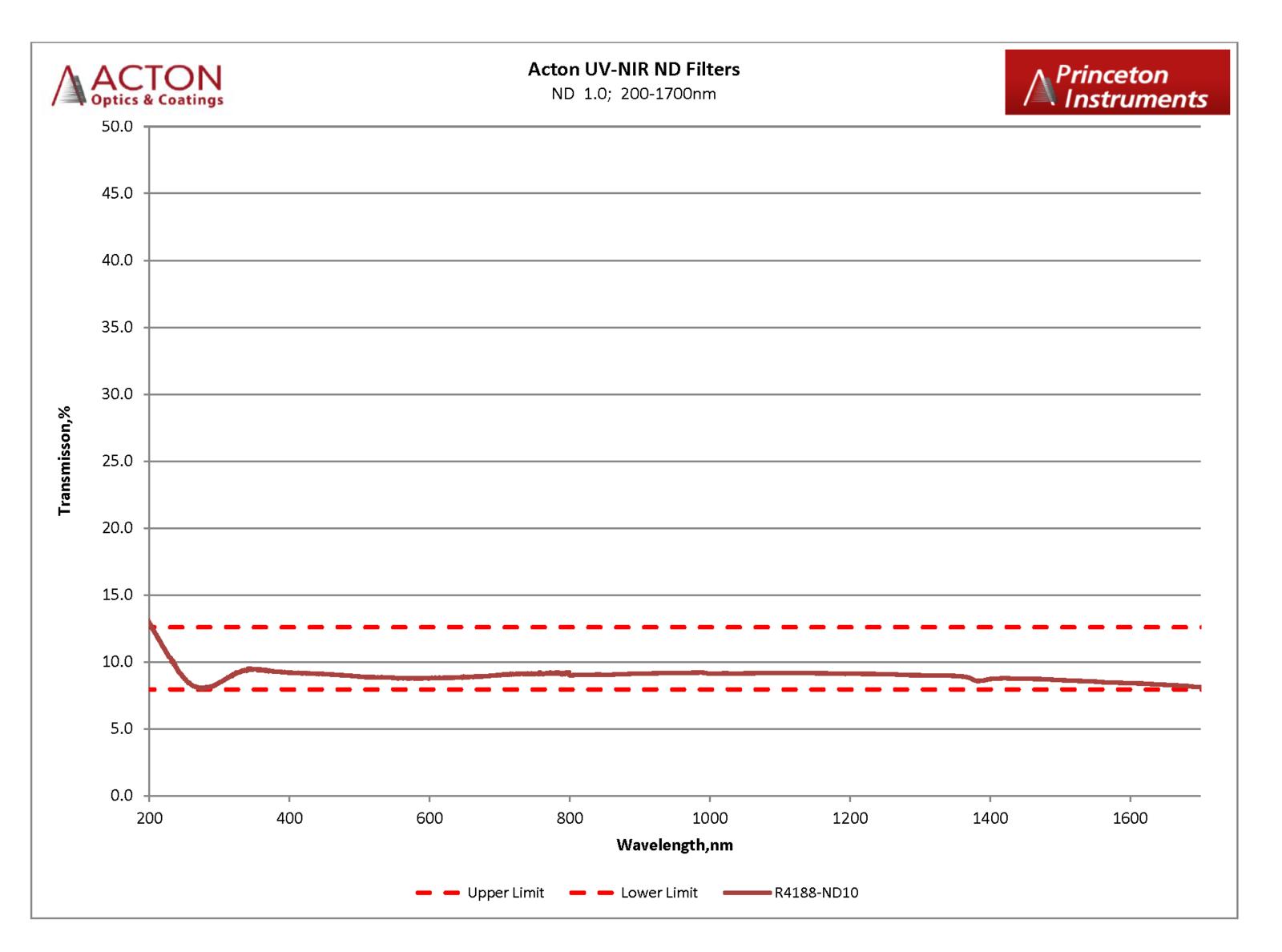

宽带 UV-NIR 中性密度滤光片
我们的宽带 UV-NIR 中性密度滤光片可提供 190 nm 至 1700 nm 的恒定透射率、从 UV 到 NIR 的一致衰减以及优良的光学性能和波前质量。 这些 ND 滤光片非常适合与氙、氘和卤钨等宽带光源一起使用，通常用于精密光学系统、光谱仪和医疗系统。
其他类似产品的制造商无法匹敌这些 UV-NIR 中性密度滤光片的宽带性能。 通过采用UV 镀膜工艺，我们能够提供低至 190 nm 的宽带中性密度性能。 我们有的过滤镀膜可以沉积在用于 OEM 应用的定制尺寸基材上，也可以根据需要设计用于其他光密度值。 请联系我们了解更多详情。
这些过滤镀膜可以沉积在 OEM 定制尺寸的基材上。 请与我们联系了解更多详情。
宽带 UV-NIR 中性密度滤光片
光密度 |
标准透射率 |
透射范围 |
0.5" 零件号 |
1.0" 零件号 |
2.0" 零件号 |
||
0.3 |
50% |
47-54% |
FND0.3-.5D-BB |
FND0.3-1D-BB |
FND0.3-2D-BB |
||
0.5 |
32% |
28-35.5% |
FND0.5-.5D-BB |
FND0.5-1D-BB |
FND0.5-2D-BB |
||
1.0 |
10% |
8-12.5% |
FND1.0-.5D-BB |
FND1.0-1D-BB |
FND1.0-2D-BB |
||
1.3 |
5.0% |
4-6% |
FND1.3-.5D-BB |
FND1.3-1D-BB |
FND1.3-2D-BB |
||
1.5 |
3.0% |
2.5-4.5% |
FND1.5-.5D-BB |
FND1.5-1D-BB |
FND1.5-2D-BB |
||
2.0 |
1.0% |
0.6-0.1.6% |
FND2.0-.5D-BB |
FND2.0-1D-BB |
FND2.0-2D-BB |
||
2.5 |
0.3% |
0.24-0.36% |
FND2.5-.5D-BB |
FND2.5-1D-BB |
FND2.5-2D-BB |
||
规格： |
|||||||
材料 |
UV fused silica |
||||||
直径公差 |
+0.00/-0.005" |
||||||
厚度公差 |
+/-0.25mm |
||||||
表面质量 |
<2 waves @ 633nm both sides |
||||||
平行度 |
3 arc min |
||||||
表面光洁度 |
20-10 |
||||||
倒角 |
0.5mm x 45 degrees |
||||||
通光孔径 |
Central 90% min. |
||||||
入射角 |
Normal |
||||||
镀膜 |
Hybrid metallic |
||||||
OD公差 |
+/- 10% |
||||||
光谱范围 |
190 - 1700nm |
||||||
?从 190 nm 到 1700 nm 的宽带 ND 性能
?提供从 0.3 OD 到 2.5 OD 的各种标准密度
?出色的 1/10 波光透射质量
?可以堆叠以创建额外或更深的密度
?可定制尺寸和密度
