稳光谱激光器Laser785-5HSUO
稳光谱激光器Laser785-5HSUO是中心波长在785nm，功率为500mW，为满足拉曼光谱测量应用的稳光谱激光器。该产品基于外腔式体光栅技术开发的，可提供光谱分析仪器所需的窄线宽、稳光谱和稳功率的激光输出。
Laser785-5HSUO激光器模块内置MCU控制，可通过USB软件控制激光器，监控风扇运行状况。优化设计的光反馈稳功率模块和内置的半导体制冷技术，使得该系列激光器具有良好的光谱特性和功率特性。
Laser785-5HSUO激光器输出接口为SMA905接口，可在此基础上，根据客户的需求提供“OEM定制服务”和“ODM二次开发服务”，并提供相应的。
| 物理参数 | |
| 整机尺寸 | 73*73*46mm |
| 整机重量 | 363 g |
| 激光器参数 | |
| 激光功率： | 0~500mW (可调)， 典型值@450mW(max) |
| 功率稳定性： | ＜2 % P-P (4hrs) |
| 输出方式： | SMA905 |
| 寿命： | 10,000 hrs |
| 噪声： | <1% RMS (10Hz～100MHz)? |
| 电源电压 | 5 V/2A |
| 光纤接口 | FC/PC |
| 光纤波段 | VIS-NIR |
| 峰值波长： | 785 nm ± 0.5 nm |
| 适配光纤： | 105 μm，0.22 N.A |

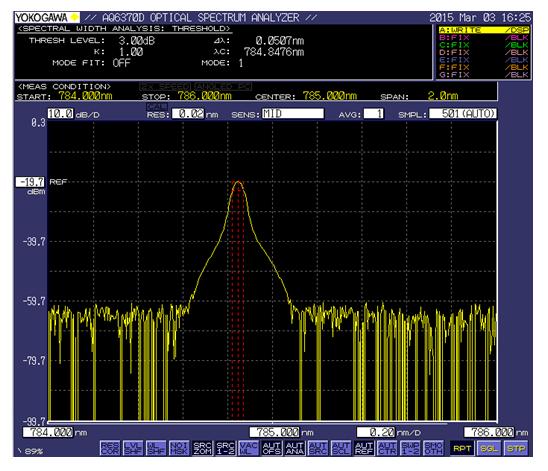

| 谱线宽度： | ＜0.06 nm |
| 光谱稳定(温度) ： | <0.005 nm/°C（标准） |
| 环境参数 | |
| 工作/储存温度 | -10℃ ～ 40℃ |
| 工作/储存湿度 | 5%-80% |
备注：

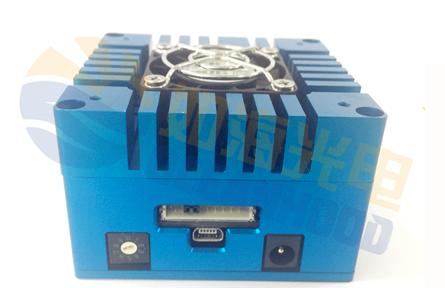

该系列激光器均可耦合如多模光纤，在激光器的前端有一个SMA905接口;电路接口定义
| 接 口 | 描述 | ||
| 1：DC 插座 | 适配 5.5x2.1mm DC 公插头，需使用足功率的5V@2A电源适配器。 | ||
| 2：指示灯 | 绿色指示灯：指示程序运行状态，正常情况下 1S 闪烁一次。 红色指示灯：上电指示灯，模块在上电后红灯会处于常亮状态。 |
||
| 3：模式选择开关 | 在用户正常使用 USB 控制过程中请始终保持模式选择开关处于模式“2”，即将上图中 3 的选择2。 模式“3”“8”是不使用 USB 控制模式，在此模式中激光器将不受软件控制，一直处于特定功率输出状态。 | 模式配置如下所示： | |
| 模式 | 功能 | ||
| 0 | 激光器关闭 | ||
| 1 | 激光器打开，无输出 | ||
| 2 | USB 软件控制 | ||
| 3 | 满功率 10%输出 | ||
| 4 | 满功率 20%输出 | ||
| 5 | 满功率 40%输出 | ||
| 6 | 满功率 60%输出 | ||
| 7 | 满功率 80%输出 | ||
| 8 | 满功率 输出 | ||
| 9 | 预留 | ||
| 4: Mini-USB 接口 | 用户可以使用USB线将本模块与PC连接；使用激光器控制软件来控制激光器工作。 | ||
| 5：扩展接口 | 1. DC5V 供电（正视时左边脚）； 2. Enable，高电平有效，默认高电平； 3. GND，信号地； 4. Interlock 锁，低电平有效，默认外部短路插拉低电平； 5. GND，信号地； 6. Ex-Set，外部功率设置，2500mv 对应满功率； 7. Monitor，功率监控，2500mv 对应满功率输出； 8. GND，信号地； 9. 串口发送 10. 串口接收； |
||

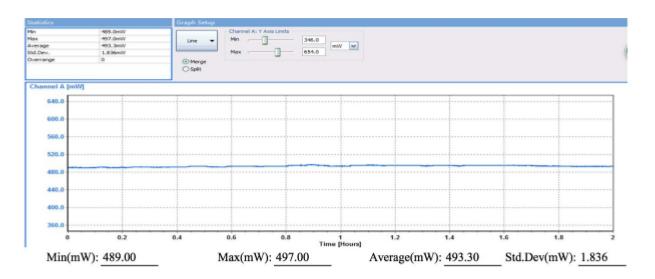

功率稳定性
