分光镜

谐波分离器用于反射一个波长并传输其他波长。对于感兴趣的波长，反射率高于99.5％，对于拒绝的波长，反射率少为90％。

o激光损伤阈值：> 2J / cm2，8ns脉冲，BK7衬底典型1064nm; > 5J / cm2的8ns脉冲，对于UVFS衬底典型地为1064nm

o背面抗反射涂层：R <0.5％

平行度：30弧秒

谐波分离器是用于反射一个波长并传输其他波长的二向色分光镜。对于所关注的波长的反射率> 99.5％，对于拒绝的波长的反射率> 90％。谐波分离器的背面是抗反射涂层。

基底

材质	UV grade fused silica or BK7 glass
S1 表面平整度	λ/10 typical at 633 nm
S1 表面质量	20-10 scratch & dig (MIL-PRF-13830B)
S2表面平整度	λ/10 typical at 633 nm
S2 表面质量	20-10 scratch & dig (MIL-PRF-13830B)
直径公差	+0.00 mm-0.12 mm
厚度公差	±0.25
楔角	30 arcsec
倒角	0.3 mm at 45° typical

涂层

技术	Electron beam multilayer dielectric
附着力和耐用性	Per MIL-C-67. Insoluble in lab solvents
通光孔径	Exceeds central 85% of diameter
激光损伤阈值 BK7 UV FS	> 2 J/cm2, 8 ns pulse, 1064 nm > 5 J/cm2, 8 ns pulse, 1064 nm
涂层表面平面度	λ/10 at 633 nm over 85% of diameter available
入射角	45 degrees
背面涂抗反射	R < 0.5%

BK7

型号	材质	直径	厚度	AOI	反射波长	传输波长
041-6105	BK7	?12,7 mm	3 mm	45°	R>99.5%@633nm	T>90%@1064nm
041-6605	BK7	?12,7 mm	3 mm	45°	R>99.5%@1064nm	T>90%@633nm
042-6605	BK7	?25,4 mm	6 mm	45°	R>99.5%@1064nm	T>90%@633nm
042-6105	BK7	?25,4 mm	6 mm	45°	R>99.5%@633nm	T>90%@1064nm

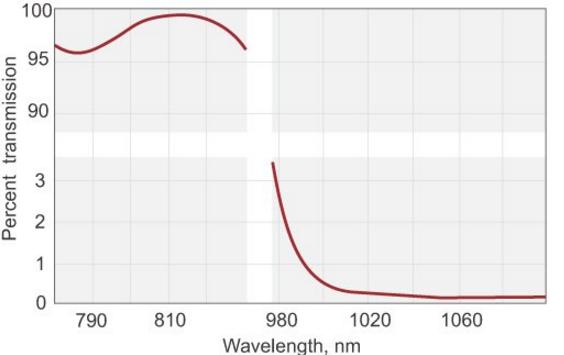

i031-6800	BK7	?12,7 mm	3 mm	0°	R>99.5%@1064nm	T>95%@808nm
031-6805	BK7	?12,7 mm	3 mm	45°	R>99.5%@1064nm	T>95%@808nm
032-6800	BK7	?25,4 mm	6 mm	0°	R>99.5%@1064nm	T>95%@808nm
032-6805	BK7	?25,4 mm	6 mm	45°	R>99.5%@1064nm	T>95%@808nm

UVFS

型号	材质	直径	厚度	AOI	反射波长	传输波长
041-6800	UVFS	?12,7 mm	3 mm	0°	R>99.5%@1064nm	T>95%@808nm
041-6805	UVFS	?12,7 mm	3 mm	45°	R>99.5%@1064nm	T>95%@808nm
042-6800	UVFS	?25,4 mm	6 mm	0°	R>99.,5%@1064nm	T>95%@808nm
042-6805	UVFS	?25,4 mm	6 mm	45°	R>99.5%@1064nm	T>95%@808nm
