VCSEL测试解决方案 - 远场测量
?
高分辨率测量系统
低失真图像质量
友好的用户界面
VCSEL测试解决方案 - 远场测量

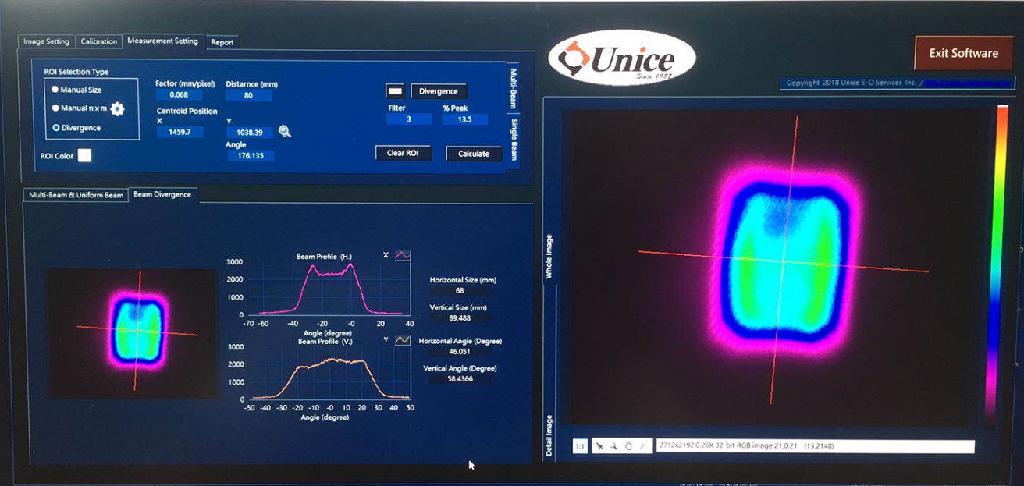

? 软件功能 ? 强度分布图像 出口报告和图像 为每个不同的测试目标预先保存数据 校准功能 通过硬件触发或连续抓取 搜索图像的质量中心 ROI选择 用鼠标选择 以固定角度分段n x m 测量项目 相对强度 光束轮廓 光束大小 局部/全局的对比 局部/全局*性 |
|
?
Vcsel测试解决方案 - 远场测量?
机制规格：
尺寸（长x宽） |
600 x 600 [mm] |
扩散器尺寸（高x V） |
200 x 300 [mm] |
行程范围（VCSEL到扩散器） |
450 [mm] |
距离（VCSEL到扩散器） |
50 - 500 [mm] |
行程范围（相机到扩散器） |
80 [mm] |
距离（相机与扩散器） |
100 - 180 [mm] |
光学系统的技术规格：
相机类型 |
CCD，单色 |
传感器分辨率 |
6M |
分辨率 |
100 [lp/mm] |
FOV [H. x V.] |
55 x 43° |
景深 |
0.1 [mm] |
滤光片模块 |
OD1 – OD5 700nm 长通滤光片 |
