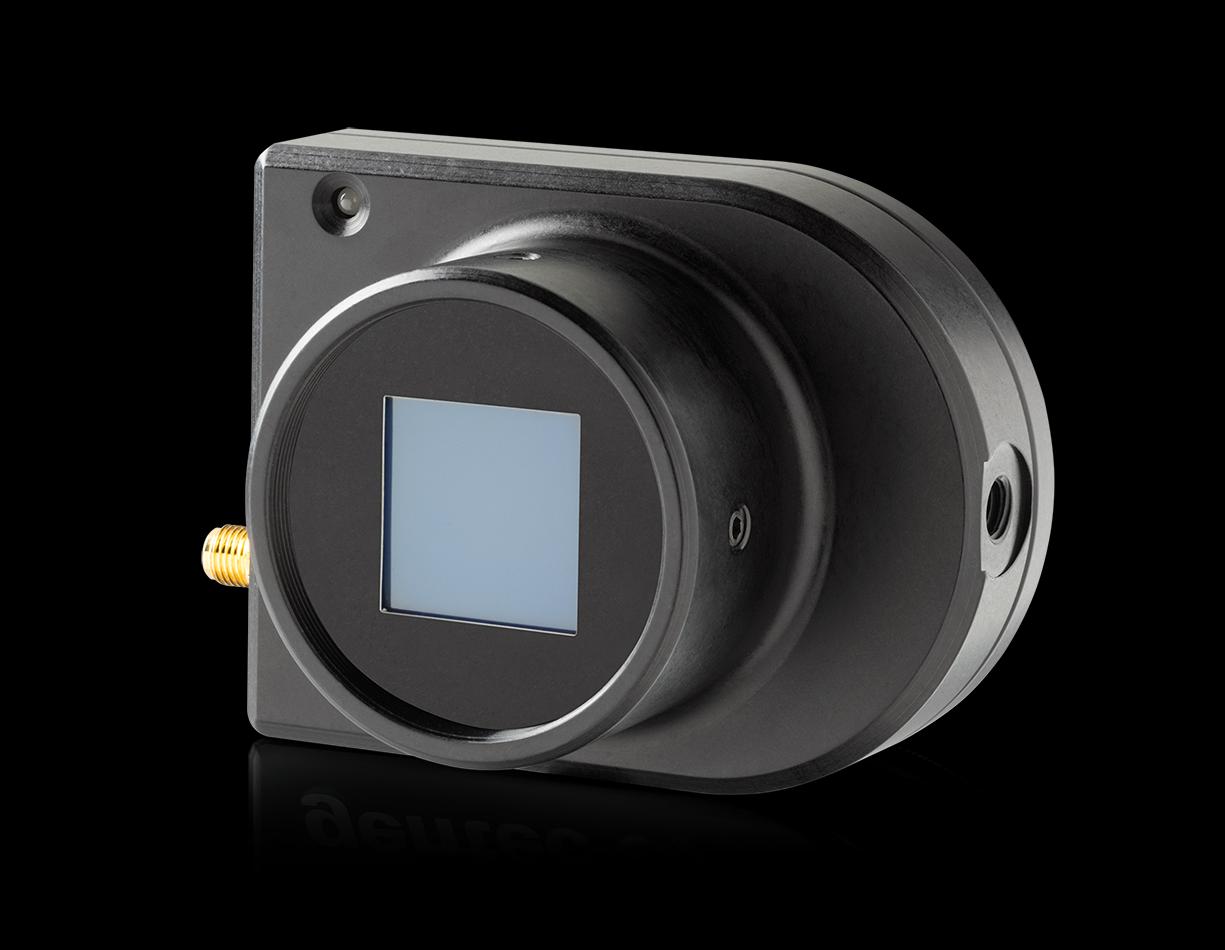

光束分析仪BEAMAGE-4M-FOCUS
产品系列的主要特点
光束分析仪BEAMAGE-4M-FOCUS
USB 3.0 实现最快传输速率
比常规 USB 2.0 连接快 10 倍（也兼容 USB 2.0）
高分辨率
对于非常小的光束的精确轮廓测量：
?2.2 MPixels for the BEAMAGE-3.0
?4.2 MPixels for the BEAMAGE-4M
大孔径
?11.3 x 6.0 mm for the BEAMAGE-3.0
?11.3 x 11.3 mm for the BEAMAGE-4M
?20.5 x 20.5 mm for the BEAMAGE-4M-FOCUS
提供红外镀膜
BEAMAGE-IR 相机具有针对 IR 波长 (1495-1595 nm) 的特殊磷光体镀膜
符合 ISO
直径、质心、椭圆度和方向的 D4σ 定义符合 ISO 11146:2004 和 11146:2005
直观的软件界面
易于导航的界面，具有许多显示和控制功能：
?2D、3D 和 XY 显示
?背景扣除功能
?*的“动画"功能
?高斯拟合
?半对数图
外部触发
将相机与脉冲激光同步
软件开发工具包
提供软件开发工具包。 了解有关 BEAMAGE-SDK 的更多信息。
规格
测量能力
光束直径定义 |
D4σ（符合 ISO） 1/e2 沿十字准线 (13.5%) 沿十字准线的 FWHM (50%) 自定义 （％） |
||
像素数 |
4.2 兆像素 |
||
光谱范围 |
350 - 1150 纳米 |
||
像素倍增因子 (PMF) |
1.8典型 |
||
最小可测光束 |
120微米 |
H x V |
2048 x 2048 |
传感器技术 |
CMOS（带光纤锥度） |
快门类型 |
Global |
帧率 |
6.2 fps @ 4.2 MPixels（全帧） |
均方根噪声 |
1000:1 (60 dB) |
ADC电平 |
12 位（默认）/ 10 位（选项） |
||
损坏阈值
最大功率密度1 |
10 W/cm2 |
1. 在 1064 纳米。 带ND4滤光片。 2. 在 1064 nm，10 ns。带ND4滤光片。 3. 在 1064 纳米。 带ND4滤光片。 |
最大能量密度2 |
100 mJ/cm2 |
|
最大功率3 |
1 W |
物理特性
尺寸 |
61H x 81.1W x 46.5D mm |
重量 |
0.24 kg |
像素尺寸1 |
10 μm |
包含滤光片 |
ND4 |
有效区域 |
20.5 X 20.5 mm |
1. 典型像素倍增因子 (PMF) 为 1.8。 |
|
光束分析仪BEAMAGE-4M
产品系列的主要特点
USB 3.0 实现最快传输速率
比常规 USB 2.0 连接快 10 倍（也兼容 USB 2.0）
高分辨率
对于非常小的光束的精确轮廓测量：
?2.2 MPixels for the BEAMAGE-3.0
?4.2 MPixels for the BEAMAGE-4M
大孔径
?11.3 x 6.0 mm for the BEAMAGE-3.0
?11.3 x 11.3 mm for the BEAMAGE-4M
?20.5 x 20.5 mm for the BEAMAGE-4M-FOCUS
提供红外镀膜
BEAMAGE-IR 相机具有针对 IR 波长 (1495-1595 nm) 的特殊磷光体镀膜
符合 ISO
直径、质心、椭圆度和方向的 D4σ 定义符合 ISO 11146:2004 和 11146:2005
直观的软件界面
易于导航的界面，具有许多显示和控制功能：
?2D、3D 和 XY 显示
?背景扣除功能
?*的“动画"功能
?高斯拟合
?半对数图
外部触发
将相机与脉冲激光同步
软件开发工具包
提供软件开发工具包。 了解有关 BEAMAGE-SDK 的更多信息。
规格
测量能力
传感器技术 |
CMOS |
光束直径定义 |
|||
像素数 |
4.2 MPixels |
D4σ（符合 ISO） 1/e2 沿十字准线 (13.5%) 沿十字准线的 FWHM (50%) 自定义 （％） |
|||
光谱范围 |
350 - 1150 nm |
||||
最小可测光束 |
55 μm |
||||
帧率 |
6.2 fps @ 4.2 MPixels（全帧） |
||||
ADC电平 |
12 位（默认）/ 10 位（选项） |
||||
H x V |
2048 x 2048 |
快门类型 |
Global |
||
损坏阈值
最大功率密度1 |
10 W/cm2 |
1. 在 1064 纳米。 带ND4滤光片。 2. 在 1064 nm，10 ns。带ND4滤光片。 3. 在 1064 纳米。 带ND4滤光片。 |
最大能量密度2 |
100 mJ/cm2 |
|
最大功率3 |
1 W |
物理特性
尺寸 |
61H x 81.1W x 19.7D mm |
重量 |
0.14 kg |
像素尺寸 |
5.5 μm |
包含滤光片 |
ND4 |
有效区域 |
11.3 x11.3 mm |
光束分析仪BEAMAGE-3.0-IR
产品系列的主要特点
USB 3.0 实现最快传输速率
比常规 USB 2.0 连接快 10 倍（也兼容 USB 2.0）
高分辨率
对于非常小的光束的精确轮廓测量：
?BEAMAGE-3.0 为 2.2 MPixels
?BEAMAGE-4M 为 4.2 MPixels
大孔径
?BEAMAGE-3.0 为 11.3 x 6.0 毫米
?BEAMAGE-4M 为 11.3 x 11.3 毫米
?BEAMAGE-4M-FOCUS 为 20.5 x 20.5 毫米
提供红外镀膜
BEAMAGE-IR 相机具有用于红外波长 (1495-1595 nm) 的特殊磷光体镀膜
符合 ISO
直径、质心、椭圆度和方向的 D4σ 定义符合 ISO 11146:2004 和 11146:2005
直观的软件界面
易于导航的界面，具有许多显示和控制功能：
?2D、3D 和 XY 显示
?背景扣除功能
?*的“动画"功能
?高斯拟合
?半对数图
外部触发
将相机与脉冲激光同步
软件开发套件
提供软件开发工具包。 了解有关 BEAMAGE-SDK 的更多信息。
规格
测量能力
光谱范围 |
纳米 |
光束直径定义 |
D4σ（符合 ISO） 1/e2 沿十字准线 (13.5%) 沿十字准线的 FWHM (50%) 自定义 (%) |
像素数 |
2.2 百万像素 |
||
传感器技术 |
CMOS（带磷光镀膜） |
||
均方根噪声 |
1000:1（60 分贝） |
||
帧率 |
11 fps @ 2.1 MPixels（全帧） |
快门类型 |
Global |
ADC电平 |
12 位（默认）/ 10 位（选项） |
最小可测光束 |
70 μm |
水平x 垂直 |
2048 x 1088 |
损坏阈值
最大功率密度1 |
10 W/cm2 |
1. 在 1064 纳米。 带ND4滤光片。 2. 在 1064 nm，10 ns。 带ND4滤光片。 3. 在 1064 纳米。 带ND4滤光片。 |
最大能量密度2 |
100 mJ/cm2 |
|
最大功率3 |
1 W |
物理特性
尺寸 |
61H x 81.1W x 19.7D mm |
重量 |
0.14 kg |
像素尺寸 |
5.5 μm |
包含滤光片 |
ND4 |
有效区域 |
11.3 x 6.0 mm |
光束分析仪BEAMAGE-3.0
产品系列的主要特点
USB 3.0 实现最快传输速率
比常规 USB 2.0 连接快 10 倍（也兼容 USB 2.0）
高分辨率
对于非常小的光束的精确轮廓测量：
?BEAMAGE-3.0 为 2.2 MPixels
?BEAMAGE-4M 为 4.2 MPixels
大孔径
?BEAMAGE-3.0 为 11.3 x 6.0 毫米
?BEAMAGE-4M 为 11.3 x 11.3 毫米
?BEAMAGE-4M-FOCUS 为 20.5 x 20.5 毫米
提供红外镀膜
BEAMAGE-IR 相机具有用于红外波长 (1495-1595 nm) 的特殊磷光体镀膜
符合 ISO
直径、质心、椭圆度和方向的 D4σ 定义符合 ISO 11146:2004 和 11146:2005
直观的软件界面
易于导航的界面，具有许多显示和控制功能：
?2D、3D 和 XY 显示
?背景扣除功能
?*的“动画"功能
?高斯拟合
?半对数图
外部触发
将相机与脉冲激光同步
软件开发套件
提供软件开发工具包。 了解有关 BEAMAGE-SDK 的更多信息。
规格
测量能力
光谱范围 |
350 - 1150 nm |
帧率 |
11 fps @ 2.1 MPixels（全帧） |
传感器技术 |
CMOS |
光束直径定义 |
D4σ（符合 ISO） 1/e2 沿十字准线 (13.5%) 沿十字准线的 FWHM (50%) 自定义 (%) |
像素数 |
2.2 MPixels |
||
水平x垂直 |
2048 x 1088 |
||
最小可测光束 |
55 μm |
||
快门类型 |
Global |
||
均方根噪声 |
1000:1 (60 dB) |
ADC电平 |
12 位（默认）/ 10 位（选项） |
损伤阈值
最大功率密度1 |
10 W/cm2 |
1. 在 1064 纳米。 带ND4滤光片。 2. 在 1064 nm，10 ns。 带ND4滤光片。 3. 在 1064 纳米。 带ND4滤光片。 |
最大能量密度2 |
100 mJ/cm2 |
|
最大功率3 |
1 W |
物理特性
尺寸 |
61H x 81.1W x 19.7D mm |
重量 |
0.14 kg |
像素尺寸 |
5.5 μm |
包含滤光片 |
ND4 |
有效区域 |
11.3 x 6.0 mm |
光束分析仪BEAMAGE-4M-IR
产品系列的主要特点
USB 3.0 实现最快传输速率
比常规 USB 2.0 连接快 10 倍（也兼容 USB 2.0）
高分辨率
对于非常小的光束的精确轮廓测量：
?2.2 MPixels for the BEAMAGE-3.0
?4.2 MPixels for the BEAMAGE-4M
大孔径
?11.3 x 6.0 mm for the BEAMAGE-3.0
?11.3 x 11.3 mm for the BEAMAGE-4M
?20.5 x 20.5 mm for the BEAMAGE-4M-FOCUS
提供红外镀膜
BEAMAGE-IR 相机具有针对 IR 波长 (1495-1595 nm) 的特殊磷光体镀膜
符合 ISO
直径、质心、椭圆度和方向的 D4σ 定义符合 ISO 11146:2004 和 11146:2005
直观的软件界面
易于导航的界面，具有许多显示和控制功能：
?2D、3D 和 XY 显示
?背景扣除功能
?*的“动画"功能
?高斯拟合
?半对数图
外部触发
将相机与脉冲激光同步
软件开发工具包
提供软件开发工具包。 了解有关 BEAMAGE-SDK 的更多信息。
规格
测量能力
光束直径定义 |
D4σ（符合 ISO） 1/e2 沿十字准线 (13.5%) 沿十字准线的 FWHM (50%) 自定义 （％） |
||
H x V |
2048 x 2048 |
||
光谱范围 |
nm |
||
最小可测光束 |
70 μm |
||
传感器技术 |
CMOS（带磷光镀膜） |
像素数 |
4.2 兆像素 |
帧率 |
6.2 fps @ 4.2 MPixels（全帧） |
快门类型 |
全球的 |
ADC电平 |
12 位（默认）/ 10 位（选项） |
均方根噪声 |
1000:1（60 分贝） |
损坏阈值
最大功率密度1 |
10 W/cm2 |
1. 在 1064 纳米。 带ND4滤光片。 2. 在 1064 nm，10 ns。 带ND4滤光片。 3. 在 1064 纳米。 带ND4滤光片。 |
最大能量密度2 |
100 mJ/cm2 |
|
最大功率3 |
1 W |
物理特性
尺寸 |
61H x 81.1W x 19.7D mm |
重量 |
0.14 kg |
像素尺寸 |
5.5 μm |
包含滤光片 |
ND4 |
有效区域 |
11.3 x11.3 mm |
