Newport650 和 800 MHz 平衡光接收器

650 和 800 MHz 平衡光接收器在捕捉微小信号时有着出色的表现，是 FM 光谱、吸收光谱或椭圆偏振等应用的理想选择。这些产品使您无需锁相放大器，即可消除任何产生参考信号或平衡光信号的实验装置中的激光强度噪声。

可将共模噪声降低 25 dB

650 MHz 或 800 MHz 大带宽

三个方便的光电流监测器输出

对比	型号
	1607-AC-FC平衡光接收器，硅，320-1000 nm，650 MHz，FC 连接器
	1607-AC-FS平衡光接收器，硅，320-1000 nm，650 MHz，自由空间
	1617-AC-FC平衡光接收器，InGaAs，900-1700 nm，800 MHz，FC 连接器
	1617-AC-FS平衡光接收器，InGaAs，900-1700 nm，800 MHz，自由空间

Newport650 和 800 MHz 平衡光接收器产品规格

型号	1607-AC-FC	1607-AC-FS	1617-AC-FC	1617-AC-FS
光输入	FC	Free Space	FC	Free Space
探测器材料	Silicon	Silicon	InGaAs	InGaAs
探测器直径	0.4 mm	0.4 mm	0.1 mm	0.1 mm
波长范围	320-1000 nm	320-1000 nm	900-1700 nm	900-1700 nm
3 dB 带宽	40 kHz to 650 MHz	40 kHz to 650 MHz	40 kHz to 800 MHz	40 kHz to 800 MHz
共模抑制	25 dB	25 dB	25 dB	25 dB
上升时间	800 ps	800 ps	800 ps	800 ps
大转换增益	350 V/W	350 V/W	700 V/W	700 V/W
大跨阻抗增益	700 V/A	700 V/A	700 V/A	700 V/A
大射频功率	+12 dBm bei 50 Ω	+12 dBm bei 50 Ω	+12 dBm bei 50 Ω	+12 dBm bei 50 Ω
大光功率	4 mW	4 mW	2 mW	2 mW
NEP	40 pW/√Hz	40 pW/√Hz	20 pW/√Hz	20 pW/√Hz
峰值响应度	0.5 A/W	0.5 A/W	1.0 A/W	1.0 A/W
饱和功率	2 mW	2 mW	1 mW	1 mW
输出接头	SMA	SMA	SMA	SMA
输出阻抗	50 Ω	50 Ω	50 Ω	50 Ω
螺纹类型	8-32 and M4	8-32 and M4	8-32 and M4	8-32 and M4

特征

可将共模噪声降低 25 dB

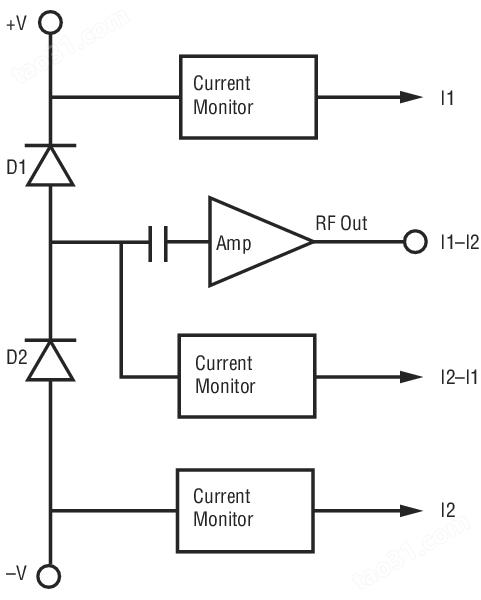

平衡光接收器的工作方式是从两个匹配良好的光电探测器中减掉光电流。存在于参考光束和信号光束上的共模噪声（例如激光强度噪声）被抵消，不会作为信号的一部分出现。参考光电探测器和信号光电探测器所产生的光电流如果不平衡，无论有意或无意，都将被放大并当作信号。共模噪声多可降低 25 dB，以便您能够捕捉到信号。

大带宽

两个光电探测器经过认真筛选，以保证其频率响应匹配良好，并且二者呈相对 90°安装固定（箱体每侧一个，二者位于同一面板）。这种*的封装可以进一步缩短光电探测器之间的距离，进而能够实现高达 800 MHz 的带宽表现。

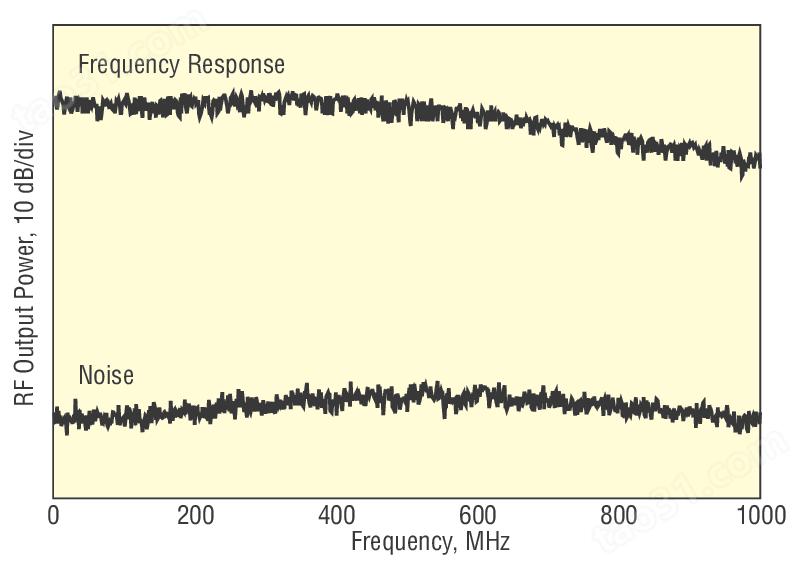

Typical frequency response and noise spectrum for Model 1607-AC.

便捷的光电流监测输出

除 RF 输出外，这些平衡光电接收器还具有三个低频监测输出。这些监测输出可用于帮助将光线对准光电二极管，执行低频诊断，并使手动平衡信号光与参考光间的功率变得简单。

测量吸收特性应用

1607-AC 型号平衡光接收器特别适用于测量吸收特性。将一束探测光聚焦到一个光电探测器上，而另一个光电探测器会检测参考光束。
