| Thorlabs单模光纤跳线，镀增透膜
Thorlabs单模光纤跳线，镀增透膜 特性 一个镀增透膜的FC/PC或FC/APC接头，用于光纤对自由空间的应用 极其适合与我们的光纤准直器和FiberPort配合使用，从而将菲涅尔损耗小化 增透膜可以改善回波损耗 一个未镀膜FC/PC或FC/APC接头，用于光纤对光纤连接 Thorlabs公司提供一端带一个镀增透膜的FC/PC或FC/APC接头，另一端带一个未镀膜FC/PC或FC/APC接头的光纤跳线。增透膜旨在减少从光纤到自由空间发射光束或将自由空间光束耦合到光纤中时的反射比。根据不同的跳线，镀膜接头的平均反射率在增透膜频率范围内小于0.75%或小于0.5%(点击下面增透膜涂层反射率图查看更多信息)。每根跳线都有?3毫米Kevlar增强型分叉管(FT030-Y)。下面根据佳性能范围按组划分了跳线，其裸纤与增透膜的工作波长范围重叠。 光纤对自由空间的耦合当光从光纤入射到自由空间时，例如当使用我们的光纤准直器和FiberPort准直器/耦合器时，回波损耗(在光纤末端的玻璃-空气界面上背向反射回光源的信号损失)将会比同等光纤对光纤的耦合方式更加严重。通过光纤端面镀上增透膜，FC/PC接头上的回波损耗可以减少~8到10分贝，而FC/APC接头上的回波损耗则可以减小~2到5分贝。例如，在测试中，对于一根未镀膜接头的跳线，其典型回波损耗为~15分贝(3.16%)，而有增透膜接头的相同跳线，其回波损耗为~24分贝(0.40%)。增透膜接头还可以改善将自由空间光束耦合到光纤中时的透射率。更多测试数据，请查看实验观测标签。 注意：增透膜涂层的末端只适用于自由空间应用(例如准直)，如果它碰触另一个接口，它将会被损坏。与未镀膜的两个接口连接相比，两个增透膜接口连接会增大背反射，由此造成更大的透射损耗。 清洁镀增透膜的接头端且不损坏镀膜的方法有好几种。将压缩空气轻轻喷在接头端是比较理想的做法。其他方法包括使用浸有异丙醇或甲醇的无绒光学擦拭纸或FCC-7020光纤接头清洁器轻轻擦拭。但是请不要使用干的擦拭纸，因为可能会损坏增透膜涂层。
Item #Prefix |
AR-CoatedConnector |
UncoatedConnector |
P1 |
FC/PC |
FC/PC |
P5 |
FC/PC |
FC/APC |
P4 |
FC/APC |
FC/PC |
P3 |
FC/APC |
FC/APC |
?
Coated Patch Cables Selection Guide |
Single Mode AR-Coated Patch Cables |
TEC Single Mode AR-Coated Patch Cables |
Polarization-Maintaining AR-Coated Patch Cables |
Multimode AR-Coated Patch Cables |
HR-Coated Patch Cables |
Beamsplitter-Coated Patch Cables |
?
Stock Single Mode Patch Cables Selection Guide |
Standard Cables |
FC/PC to FC/PC |
FC/APC to FC/APC |
Hybrid |
AR-Coated Patch Cables |
Thermally-Expanded-Core (TEC) Patch Cables |
HR-Coated Patch Cables |
Beamsplitter-Coated Patch Cables |
Low-Insertion-Loss Patch Cables |
MIR Fluoride Fiber Patch Cables |
? 我们公司还提供定制镀膜跳线。请联系技术支持了解更多细节。对于更短的波长，Thorlabs还提供低插入损耗单模跳线，它是具有更高纤芯同心度要求的单模光纤，插入损耗低且透射率高。如果找不到您所需要的跳线，Thorlabs还提供客户定制跳线，可当天从美国发货。
? 损伤阀值 激光诱导的光纤损伤 以下教程详述了无终端(裸露的)、有终端光纤以及其他基于激光光源的光纤元件的损伤机制，包括空气-玻璃界面(自由空间耦合或使用接头时)的损伤机制和光纤玻璃内的损伤机制。诸如裸纤、光纤跳线或熔接耦合器等光纤元件可能受到多种潜在的损伤(比如，接头、光纤端面和装置本身)。光纤适用的大功率始终受到这些损伤机制的小值的限制。 虽然可以使用比例关系和一般规则估算损伤阈值，但是，光纤的损伤阈值在很大程度上取决于应用和特定用户。用户可以以此教程为指南，估算大程度降低损伤风险的安全功率水平。如果遵守了所有恰当的制备和适用性指导，用户应该能够在的功率水平以下操作光纤元件；如果有元件并未大功率，用户应该遵守下面描述的"实际安全水平"该，以安全操作相关元件。可能降低功率适用能力并给光纤元件造成损伤的因素包括，但不限于，光纤耦合时未对准、光纤端面受到污染或光纤本身有瑕疵。关于特定应用中光纤功率适用能力的深入讨论，请联系技术支持techsupport-cn@thorlabs.com。
Quick Links |
Damage at the Air / Glass Interface |
Intrinsic Damage Threshold |
Preparation and Handling of Optical Fibers |
? 空气-玻璃界面的损伤 空气/玻璃界面有几种潜在的损伤机制。自由空间耦合或使用光学接头匹配两根光纤时，光会入射到这个界面。如果光的强度很高，就会降低功率的适用性，并给光纤造成损伤。而对于使用环氧树脂将接头与光纤固定的终端光纤而言，高强度的光产生的热量会使环氧树脂熔化，进而在光路中的光纤表面留下残留物。
损伤的光纤端面
未损伤的光纤端面 ?
Estimated Optical Power Densities on Air / Glass Interfacea |
Type |
Theoretical Damage Thresholdb |
Practical Safe Levelc |
CW(Average Power) |
~1 MW/cm2 |
~250 kW/cm2 |
10 ns Pulsed(Peak Power) |
~5 GW/cm2 |
~1 GW/cm2 |
? 所有值针对无终端(裸露)的石英光纤，适用于自由空间耦合到洁净的光纤端面。 这是可以入射到光纤端面且没有损伤风险的大功率密度估算值。用户在高功率下工作前，必须验证系统中光纤元件的性能与可靠性，因其与系统有着紧密的关系。 这是在大多数工作条件下，入射到光纤端面且不会损伤光纤的安全功率密度估算值。 插芯/接头终端相关的损伤机制 为了大程度地减小熔化环氧树脂的风险，可以在光纤端面附近的光纤与插芯之间构建无环氧树脂的气隙光纤接头。我们的高功率多模光纤跳线就使用了这种设计特点的接头。

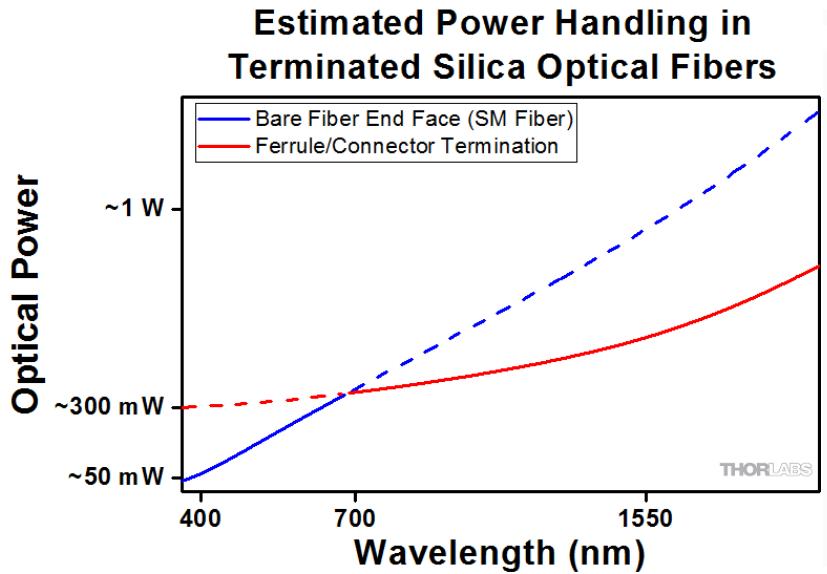

曲线图展现了带终端的单模石英光纤的大概功率适用水平。每条线展示了考虑具体损伤机制估算的功率水平。大功率适用性受到所有相关损伤机制的低功率水平限制(由实线表示)。 ? 单模光纤跳线，增透膜：320 - 430 nm
Item # |
AR-Coated Connector |
Uncoated Connector |
AR Coating |
AR Coating Reflectivity |
Jacket |
P1-30R-2 |
FC/PC (30126C3)a |
FC/PC (30126C3) |
Ravg?< 1% for 300 ?- 510 nm |
|
FT030-Y |
P5-30R-2 |
FC/PC (30126C3)a |
FC/APC (30126A3) |
P4-30R-2 |
FC/APC (30126A3) |
FC/PC (30126C3) |
P3-30R-2 |
FC/APC (30126A3) |
FC/APC (30126A3) |
?
FiberType |
Bare Fiber
Wavelength Range |
CutoffWavelength |
MFDb |
CladdingDiameter |
CoatingDiameter |
Max Attenuationc |
NA |
Length |
SM300 |
320 - 430 nm |
≤310 nm |
2.0 - 2.4 μm @ 350 nm |
125 ± 1.0 μm |
245 ±
15
μm |
≤70 dB/km @ 350 nm |
0.12 - 0.14 |
2 m |
? 这个跳线的接头含有黑色套管，而不是30126C3的黄色套筒。 模场直径是标称的计算值，它是根据典型数值孔径值的工作波长和截波长估算的。 大的衰减是无端连接光纤的特定值。
产品型号 |
公英制通用 |
P1-30R-2 |
单模光纤跳线，镀增透膜FC/PC转未镀膜FC/PC接头，320 - 430 nm，2米长 |
P5-30R-2 |
单模光纤跳线，镀增透膜FC/PC转未镀膜FC/APC接头，320 - 430 nm，2米长 |
P4-30R-2 |
单模光纤跳线，镀增透膜FC/APC转未镀膜FC/PC接头，320 - 430 nm，2米长 |
P3-30R-2 |
单模光纤跳线，镀增透膜FC/APC转未镀膜FC/APC接头，320 - 430 nm，2米长 |
? 单模光纤跳线，增透膜：405 - 532 nm
Item # |
AR-Coated Connector |
Uncoated Connector |
AR Coating |
AR Coating Reflectivity |
Jacket |
P1-40R-2 |
FC/PC (30126C3)a |
FC/PC (30126C3) |
Ravg < 0.75% for 400 - 700 nm |
|
FT030-Y |
P5-40R-2 |
FC/PC (30126C3)a |
FC/APC (30126A3) |
P4-40R-2 |
FC/APC (30126A3) |
FC/PC (30126C3) |
P3-40R-2 |
FC/APC (30126A3) |
FC/APC (30126A3) |
?
FiberType |
Bare Fiber
Wavelength Range |
CutoffWavelength |
MFDb |
CladdingDiameter |
CoatingDiameter |
Max Attenuationc |
NA |
Length |
SM400 |
405 - 532?nm |
305 -?400?
nm |
2.5 -?3.4 μm @ 480 nm |
125 ±?1.0 μm |
245 ± 15?μm |
≤50 dB/km?@ 430 nm≤30 dB/km @ 532 nm |
0.12 - 0.14 |
2 m |
? 这个跳线的接头含有黑色套管，而不是30126C3的黄色套筒。 模场直径是标称的计算值，它是根据典型数值孔径值的工作波长和截波长估算的。 大的衰减是无端连接光纤的特定值。 ?
产品型号 |
公英制通用 |
P1-40R-2 |
单模光纤跳线，镀增透膜FC/PC转未镀膜FC/PC接头，405 - 532 nm，2米长 |
P5-40R-2 |
单模光纤跳线，镀增透膜FC/PC转未镀膜FC/APC接头，405 - 532 nm，2米长 |
P4-40R-2 |
单模光纤跳线，镀增透膜FC/APC转未镀膜FC/PC接头，405 - 532 nm，2米长 |
P3-40R-2 |
单模光纤跳线，镀增透膜FC/APC转未镀膜FC/APC接头，405 - 532 nm，2米长 |
? 单模光纤跳线，增透膜：488 - 633 nm
Item # |
AR-Coated Connector |
Uncoated Connector |
AR Coating |
AR Coating Reflectivity |
Jacket |
P1-460AR-2 |
FC/PC (30126C3)a |
FC/PC (30126C3) |
Ravg < 0.75% for 400 - 700 nm |
|
FT030-Y |
P5-460AR-2 |
FC/PC (30126C3)a |
FC/APC (30126A3) |
P4-460AR-2 |
FC/APC (30126A3) |
FC/PC (30126C3) |
P3-460AR-2 |
FC/APC (30126A3) |
FC/APC (30126A3) |
?
FiberType |
Bare Fiber
Wavelength Rangeb |
CutoffWavelength |
MFDc |
CladdingDiameter |
CoatingDiameter |
Max Attenuationd,e |
NA |
Length |
SM450 |
488 - 633 nm |
350 - 470
nm |
2.8 - 4.1
μm @ 488 nm |
125 ± 1.0 μm |
245 ± 15
μm |
≤50 dB/km @ 488 nm |
0.10 - 0.14 |
2 m |
? 这个跳线的接头含有黑色套管，而不是30126C3的黄色套筒。 波长范围是截止波长和光纤不再传输的边缘波长之间的光谱区域，它表示光纤以低衰减度传输TEM00模的区域。对于这种光纤，边缘波长通常比截止波长长200 nm。 模场直径是标称的计算值，它是根据典型数值孔径值的工作波长和截波长估算的。 大的衰减是无端连接光纤的特定值。 给出的衰减值是差情况下的值，来自短设计波长。
产品型号 |
公英制通用 |
P1-460AR-2 |
单模光纤跳线，镀增透膜FC/PC转未镀膜FC/PC接头，488 - 633 nm，2米长 |
P5-460AR-2 |
单模光纤跳线，镀增透膜FC/PC转未镀膜FC/APC接头，488 - 633 nm，2米长 |
P4-460AR-2 |
单模光纤跳线，镀增透膜FC/APC转未镀膜FC/PC接头，488 - 633 nm，2米长 |
P3-460AR-2 |
单模光纤跳线，镀增透膜FC/APC转未镀膜FC/APC接头，488 - 633 nm，2米长 |
? 单模光纤跳线，增透膜：633 - 780 nm
Item # |
AR-Coated Connector |
Uncoated Connector |
AR Coating |
AR Coating Reflectivity |
Jacket |
P1-630AR-2 |
FC/PC (30126C3)a |
FC/PC (30126C3) |
Ravg < 0.5% for 500 - 800 nm |
|
FT030-Y |
P5-630AR-2 |
FC/PC (30126C3)a |
FC/APC (30126A3) |
P4-630AR-2 |
FC/APC (30126A3) |
FC/PC (30126C3) |
P3-630AR-2 |
FC/APC (30126A3) |
FC/APC (30126A3) |
?
FiberType |
Bare Fiber
Wavelength Rangeb |
CutoffWavelength |
MFDc |
CladdingDiameter |
CoatingDiameter |
MaxAttenuationd |
NA |
Length |
SM600 |
633 - 780 nm |
500 - 600 nm |
3.6 - 5.3
μm @ 633 nm |
125 ± 1.0 μm |
245 ± 15 μm |
≤15 dB/km |
0.10 - 0.14 |
2 m |
? 这个跳线的接头含有黑色套管，而不是30126C3的黄色套筒。 波长范围是截止波长和光纤不再传输的边缘波长之间的光谱区域，它表示光纤以低衰减度传输TEM00模的区域。对于这种光纤，边缘波长通常比截止波长长200 nm。 模场直径是标称的计算值，它是根据典型数值孔径值的工作波长和截波长估算的。 大的衰减P1-630AR-2是无端连接光纤的特定值。 ?
产品型号 |
公英制通用 |
P1-630AR-2 |
单模光纤跳线，镀增透膜FC/PC转未镀膜FC/PC接头，633 - 780 nm，长2米 |
P5-630AR-2 |
单模光纤跳线，镀增透膜FC/PC转未镀膜FC/APC接头，633 - 780 nm，长2米 |
P4-630AR-2 |
单模光纤跳线，镀增透膜FC/APC转未镀膜FC/PC接头，633 - 780 nm，长2米 |
P3-630AR-2 |
单模光纤跳线，镀增透膜FC/APC转未镀膜FC/APC接头，633 - 780 nm，长2米 |
? 单模光纤跳线，增透膜：780 - 970 nm
Item # |
AR-Coated Connector |
Uncoated Connector |
AR Coating |
AR Coating Reflectivity |
Jacket |
P1-780AR-2 |
FC/PC (30126C3)a |
FC/PC (30126C3) |
Ravg < 0.5% for 650 - 1050 nm |
|
FT030-Y |
P5-780AR-2 |
FC/PC (30126C3)a |
FC/APC (30126A3) |
P4-780AR-2 |
FC/APC (30126A3) |
FC/PC (30126C3) |
P3-780AR-2 |
FC/APC (30126A3) |
FC/APC (30126A3) |
?
FiberType |
Bare Fiber
Wavelength Range |
CutoffWavelength |
MFDb |
CladdingDiameter |
CoatingDiameter |
MaxAttenuationc |
NA |
Length |
780HP |
780 - 970 nm |
730 ± 30 nm |
5.0 ± 0.5 μm @ 850 nm |
125 ± 1 μm |
245 ± 15 μm |
< 3.5 dB/km @ 850 nm |
0.13 |
2 m |
? 这个跳线的接头含有黑色套管，而不是30126C3的黄色套筒。 模场直径是标称的计算值，它是根据典型数值孔径值的工作波长和截波长估算的。 大衰减针对的是无端接光头的光纤。
产品型号 |
公英制通用 |
P1-780AR-2 |
单模光纤跳线，镀增透膜FC/PC转未镀膜FC/PC接头，780 - 970 nm，长2米 |
P5-780AR-2 |
单模光纤跳线，镀增透膜FC/PC转未镀膜FC/APC接头，780 - 970 nm，长2米 |
P4-780AR-2 |
单模光纤跳线，镀增透膜FC/APC转未镀膜FC/PC接头，780 - 970 nm，长2米 |
P3-780AR-2 |
单模光纤跳线，镀增透膜FC/APC转未镀膜FC/APC接头，780 - 970 nm，长2米 |
? 单模光纤跳线，增透膜：980 - 1250 nm
Item # |
AR-Coated Connector |
Uncoated Connector |
AR Coating |
AR Coating Reflectivity |
Jacket |
P1-980AR-2 |
FC/PC (30126C3)a |
FC/PC (30126C3) |
Ravg < 0.5% for 850 - 1250 nm |
|
FT030-Y |
P5-980AR-2 |
FC/PC (30126C3)a |
FC/APC (30126A3) |
P4-980AR-2 |
FC/APC (30126A3) |
FC/PC (30126C3) |
P3-980AR-2 |
FC/APC (30126A3) |
FC/APC (30126A3) |
?
FiberType |
Bare Fiber
Wavelength Range |
CutoffWavelength |
MFDb |
CladdingDiameter |
CoatingDiameter |
MaxAttenuationc |
NA |
Length |
SM980-5.8-125 |
980 - 1550 nm |
870 - 970
nm |
5.3 - 6.4 μm @ 980 nm |
125 ± 1.0 μm |
245 ± 15 μm |
≤2.0 dB/km |
0.13 - 0.15 |
2 m |
? 这款跳线的接头含有黑色套管，而不是30126C3的黄色套筒。 模场直径是标称的计算值，它是利用典型数值孔径值的工作波长和截止波长估算的。 大衰减针对无端接的光纤。 衰减是差情况的值，针对的是短设计波长。
产品型号 |
公英制通用 |
P1-980AR-2 |
单模光纤跳线，镀增透膜的FC/PC转未镀膜FC/PC接头，980 - 1250 nm，长2米 |
P5-980AR-2 |
单模光纤跳线，镀增透膜的FC/PC转未镀膜FC/APC接头，980 - 1250 nm，长2米 |
P4-980AR-2 |
单模光纤跳线，镀增透膜的FC/APC转未镀膜FC/PC接头，980 - 1250 nm，长2米 |
P3-980AR-2 |
单模光纤跳线，镀增透膜的FC/APC转未镀膜FC/APC接头，980 - 1250 nm，长2米 |
? 单模光纤跳线，镀增透膜：1260 - 1620 nm
Item # |
AR-Coated Connector |
Uncoated Connector |
AR Coating |
AR Coating Reflectivity |
Jacket |
P1-SMF28EAR-2 |
FC/PC (30126C3)a |
FC/PC (30126C3) |
Ravg < 0.5% for 1050 - 1620 nm |
|
FT030-Y |
P5-SMF28EAR-2 |
FC/PC (30126C3)a |
FC/APC (30126A3) |
P4-SMF28EAR-2 |
FC/APC (30126A3) |
FC/PC (30126C3) |
P3-SMF28EAR-2 |
FC/APC (30126A3) |
FC/APC (30126A3) |
?
FiberType |
Bare Fiber
Wavelength Range |
CutoffWavelength |
MFDb |
CladdingDiameter |
CoatingDiameter |
MaxAttenuationc |
NA |
Length |
SMF-28 Ultra |
1260 - 1625 nm |
< 1260 nm |
9.2 ± 0.4 μm @ 1310 nm10.4 ± 0.5 μm @ 1550 nm |
125 ± 0.7 μm |
242 ± 5 μm |
≤0.32 dB/km @ 1310 nm
≤0.18 dB/km @ 1550 nm |
0.14 |
2 m |
? 这个跳线的接头含有黑色套管，而不是30126C3的黄色套筒。 模场直径是标称的计算值，它是根据典型数值孔径值的工作波长和截波长估算的。 大的衰减是无接头光纤的特定值。
产品型号 |
公英制通用 |
P1-SMF28EAR-2 |
单模光纤跳线，镀有增透膜的FC/PC转未镀膜FC/PC接头，1260 - 1625 nm，长2米 |
P5-SMF28EAR-2 |
单模光纤跳线，镀有增透膜的FC/PC转未镀膜FC/APC接头，1260 - 1625 nm，长2米 |
P4-SMF28EAR-2 |
单模光纤跳线，镀有增透膜的FC/APC转未镀膜FC/PC接头，1260 - 1625 nm，长2米 |
P3-SMF28EAR-2 |
单模光纤跳线，镀有增透膜的FC/APC转未镀膜FC/APC接头，1260 - 1622 nm，长2米 |
? 单模光纤跳线，增透膜：nm
Item # |
AR-Coated Connector |
Uncoated Connector |
AR Coating |
AR Coating Reflectivity |
Jacket |
P1-2000AR-2 |
FC/PC (30126C3)a |
FC/PC (30126C3) |
Ravg < 0.5% for nm |
|
FT030-Y |
P5-2000AR-2 |
FC/PC (30126C3)a |
FC/APC (30126A3) |
P4-2000AR-2 |
FC/APC (30126A3) |
FC/PC (30126C3) |
P3-2000AR-2 |
FC/APC (30126A3) |
FC/APC (30126A3) |
?
FiberType |
Bare Fiber
Wavelength Range |
CutoffWavelength |
MFDc |
CladdingDiameter |
CoatingDiameter |
Typical Attenuationb |
NA |
Length |
SM2000 |
nm |
1750 ± 50 nm |
13 ± 1 μm @ 1996 nm |
125 ± 1 μm |
245 ± 10
μm |
20 dB/km (0.02 dB/m) @ 1.9 μm250 dB/km (0.25 dB/m) @ 2.3 μm |
0.12 ± 0.01 |
2 m |
? 这种跳线的接头含有黑色套管，而不是30126C3的黄色套筒。 衰减值针对的是无端接头的光纤。 模场直径是标称值计算值，它是根据典型数值孔径值的工作波长和截止波长估算的。
产品型号 |
公英制通用 |
P1-2000AR-2 |
单模光纤跳线，镀有增透膜的FC/PC转未镀膜FC/PC接头，nm，长2米 |
P5-2000AR-2 |
单模光纤跳线，镀有增透膜的FC/PC转未镀膜FC/APC接头，nm，长2米 |
P4-2000AR-2 |
单模光纤跳线，镀有增透膜的FC/APC转未镀膜FC/PC接头，nm，长2米 |
P3-2000AR-2 |
单模光纤跳线，镀有增透膜的FC/APC转未镀膜FC/APC接头，nm，长2米 |
|
