BK7双凸透镜
双凸透镜，由BK7制成，都是对称的。 推荐用于真实物体的虚拟成像，以及0.25的正共轭比。
o有正焦距
o聚合入射光
o形成真实和虚拟的图像
o小化球差，并消除单位共轭比下的彗差和失真
双凸透镜都是对称的，两边的半径相等。 推荐用于真实物体的虚拟成像，以及从0.2到5的正共轭比。除此之外，平凸透镜通常更合适。 双凸透镜被用作放大镜，物镜和一些冷凝系统。
由于两面均有助于双凸透镜的功率，所以与具有相同直径和表面半径的平凸透镜相比，它们具有更短的焦距。 透镜可以是防反射涂层的。
有关所需的涂层，请参阅涂层部分。 如果需要，我们可以提供定制切割，磨边，涂层或完成制造。

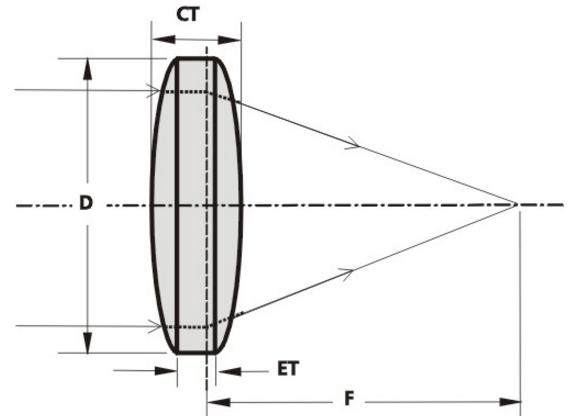

BK7双凸透镜
材质 |
BK7 |
表面质量 |
40-20 scratch & dig (MIL-PRF-13830B) |
通光孔径 |
90% of the 直径 |
直径公差 |
+0.00, -0.12 mm |
厚度公差 |
±0.5 mm |
表面不规则 |
λ/8 @ 633 nm |
同轴度 |
3 arcmin |
近轴焦距 |
±2% @ 546 nm |
?
Size: dia 12,7 mm
型号 |
焦距 |
中心厚度 |
边缘厚度 |
直径 |
|---|---|---|---|---|
111-0104E |
F 12,7 mm |
CT - 4,8 mm |
ET - 1,2 mm |
12,7 mm |
111-0108E |
F 25 mm |
CT - 3,5 mm |
ET - 1,9 mm |
12,7 mm |
111-0114E |
F 40 mm |
CT - 2,5 mm |
ET - 2 mm |
12,7 mm |
111-0116E |
F 50 mm |
CT - 2,5 mm |
ET - 2 mm |
12,7 mm |
111-0118E |
F 60 mm |
CT - 2,5 mm |
ET - 2 mm |
12,7 mm |
111-0120E |
F 75 mm |
CT - 2,5 mm |
ET - 2 mm |
12,7 mm |
111-0124E |
F 100 mm |
CT - 2 mm |
ET - 1,6 mm |
12,7 mm |
111-0128E |
F 125 mm |
CT - 2 mm |
ET - 1,7 mm |
12,7 mm |
111-0132E |
F 150 mm |
CT - 2 mm |
ET - 1,7 mm |
12,7 mm |
111-0132M |
F 150 mm |
CT - 2 mm |
ET - 1,7 mm |
12,5 mm |
111-0136E |
F 200 mm |
CT - 2 mm |
ET - 1,9 mm |
12,7 mm |
111-0140E |
F 250 mm |
CT - 2 mm |
ET - 1,9 mm |
12,7 mm |
111-0144E |
F 300 mm |
CT - 2 mm |
ET - 1,9 mm |
12,7 mm |
111-0148E |
F 400 mm |
CT - 2 mm |
ET - 1,9 mm |
12,7 mm |
111-0152E |
F 500 mm |
CT - 3 mm |
ET - 3 mm |
12,7 mm |
?
Size: dia 25,4 mm
型号 |
焦距 |
中心厚度 |
边缘厚度 |
直径 |
|---|---|---|---|---|
111-0204E |
F 25 mm |
CT - 9 mm |
ET - 2,1 mm |
25,4 mm |
111-0206E |
F 30 mm |
CT - 7,5 mm |
ET - 2,4 mm |
25,4 mm |
111-0208E |
F 40 mm |
CT - 6 mm |
ET - 3 mm |
25,4 mm |
111-0210E |
F 50 mm |
CT - 6 mm |
ET - 3 mm |
25,4 mm |
111-0214E |
F 60 mm |
CT - 4 mm |
ET - 1,6 mm |
25,4 mm |
111-0216E |
F 75 mm |
CT - 4 mm |
ET - 2 mm |
25,4 mm |
111-0218E |
F 100 mm |
CT - 4 mm |
ET - 2,5 mm |
25,4 mm |
111-0222E |
F 150 mm |
CT - 4 mm |
ET - 3 mm |
25,4 mm |
111-0226E |
F 200 mm |
CT - 4 mm |
ET - 3,2 mm |
25,4 mm |
111-0228E |
F 250 mm |
CT - 4 mm |
ET - 3,4 mm |
25,4 mm |
111-0229E |
F 300 mm |
CT - 4 mm |
ET - 3,5 mm |
25,4 mm |
111-0234E |
F 500 mm |
CT - 4 mm |
ET - 3,7 mm |
25,4 mm |
111-0240E |
F 700 mm |
CT - 4 mm |
ET - 3,8 mm |
25,4 mm |
111-0250E |
F 1000mm |
CT - 4 mm |
ET - 3,8 mm |
25,4 mm |
?
Size: dia 38,1 mm
型号 |
焦距 |
中心厚度 |
边缘厚度 |
直径 |
|---|---|---|---|---|
111-0404E |
F 50 mm |
CT-10,5mm |
ET - 2,2 mm |
38,1 mm |
111-0410E |
F 100 mm |
CT - 6 mm |
ET - 2 mm |
38,1 mm |
111-0414E |
F 150 mm |
CT - 5 mm |
ET - 2,6 mm |
38,1 mm |
111-0418E |
F 200 mm |
CT - 5 mm |
ET - 3 mm |
38,1 mm |
111-0422E |
F 250 mm |
CT - 5 mm |
ET - 3,4 mm |
38,1 mm |
111-0426E |
F 300 mm |
CT - 5 mm |
ET - 3,7 mm |
38,1 mm |
111-0430E |
F 400 mm |
CT - 5 mm |
ET - 4 mm |
38,1 mm |
111-0434E |
F 500 mm |
CT - 5 mm |
ET - 4,2 mm |
38,1 mm |
111-0440E |
F 700 mm |
CT - 5 mm |
ET - 4,5 mm |
38,1 mm |
111-0450E |
F 1000mm |
CT - 5 mm |
ET - 4,6 mm |
38,1 mm |
?
Size: dia 50,8 mm
型号 |
焦距 |
中心厚度 |
边缘厚度 |
直径 |
|---|---|---|---|---|
111-0504E |
F 50 mm |
CT - 15 mm |
ET - 1,5 mm |
50,8 mm |
111-0508E |
F 75 mm |
CT - 10 mm |
ET - 2 mm |
50,8 mm |
111-0510E |
F 100 mm |
CT - 8,5 mm |
ET - 2 mm |
50,8 mm |
111-0512E |
F 150 mm |
CT - 6,1 mm |
ET - 2 mm |
50,8 mm |
111-0514E |
F 200 mm |
CT - 5 mm |
ET - 2 mm |
50,8 mm |
111-0518E |
F 300 mm |
CT - 5 mm |
ET - 3 mm |
50,8 mm |
111-0518M |
F 300 mm |
CT - 5 mm |
ET - 3 mm |
50,0 mm |
111-0522E |
F 400 mm |
CT - 5 mm |
ET - 3,6 mm |
50,8 mm |
111-0526E |
F 500 mm |
CT - 5 mm |
ET - 4 mm |
50,8 mm |
111-0534E |
F 750 mm |
CT - 5 mm |
ET - 3,4 mm |
50,8 mm |
111-0544E |
F 1000mm |
CT - 5 mm |
ET - 4,4 mm |
50,8 mm |
111-0550E |
F 1200mm |
CT - 5 mm |
ET - 4,5 mm |
50,8 mm |
?
