| Thorlabs混合接头多模光纤跳线

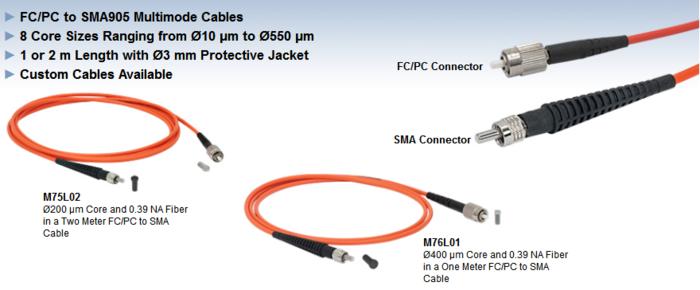

Thorlabs混合接头多模光纤跳线?特性 FC/PC(2 mm窄键)转SMA905多模转接电缆 提供许多光纤类型/纤芯尺寸(见右表) 带?3 mm橘色松套管的1 m和2 m跳线可选 可以定制跳线 这些多模光纤跳线由阶跃折射率多模光纤构成，一端为FC/PC接头，另一端为SMA905接头。库存可选长度为1 m和2 m。 每条跳线都带有两个罩在终端的保护帽，防止灰尘落入或其它损伤。我们也单独出售保护FC/PC终端的CAPF塑料光纤帽和CAPFM金属螺纹光纤保护帽。另外，我们还出售CAPM橡胶光纤保护帽和SMA端口的CAPMM金属螺纹光纤保护帽。 由于过高功率会造成接头内的环氧树脂过分加热，这些跳线便不适合需要光纤承载高光学功率的应用。详情请看损伤阈值标签。除了没有接头的光纤，Thorlabs还提供其他可以兼容高功率的跳线选择。下表中包含了一些选项的链接。 如果您没有找到适合您应用的现货光纤，请见我们的定制光纤跳线页面，来满足您特殊的需求。
Item # Prefix |
Core |
NA |
Wavelength Range |
Fiber Used |
M23L |
?10
μm |
0.10 |
400 to 550 nm and
700 to 1000 nm |
FG010LDA |
M39L |
?25
μm |
0.10 |
400 to 550 nm and
700 to 1400 nm |
FG025LJA |
M16L |
?50
μm |
0.22 |
400 to 2400 nm
(Low OH) |
FG050LGA |
M100L |
?105
μm |
0.10 |
400 to 2100 nm
(Low OH) |
FG105LVA |
M18L |
?105
μm |
0.22 |
400 to 2400 nm
(Low OH) |
FG105LCA |
M91L |
?200
μm |
0.22 |
250 to 1200 nm
(High OH) |
FG200UEA |
M36L |
?200 μm |
0.22 |
400 to 2400 nm
(Low OH) |
FG200LEA |
M75L |
?200
μm |
0.39 |
400 to 2200 nm
(Low OH) |
FT200EMT |
M129L |
?200 μm |
0.50 |
300 to 1200 nm(High OH) |
FP200URT |
M12L |
?300
μm |
0.39 |
400 to 2200 nm
(Low OH) |
FT300EMT |
M76L |
?400
μm |
0.39 |
400 to 2200 nm
(Low OH) |
FT400EMT |
M131L |
?400 μm |
0.50 |
300 to 1200 nm(High OH) |
FP400URT |
M47L |
?550 μm |
0.22 |
400 to 2200 nm
(Low OH) |
FG550LEC |
In-Stock Multimode Fiber Optic Patch Cable Selection |
Step Index |
Graded Index |
Fiber Bundles |
Uncoated |
Coated |
Mid-IR |
Optogenetics |
Specialized ?Applications |
SMA
?FC/PC
?FC/PC to SMA
?Square-Core FC/PC and SMA |
AR-Coated SMA
?HR-Coated FC/PC
?Beamsplitter-Coated FC/PC |
Fluoride FC and SMA |
Lightweight FC/PC
?Lightweight SMA
?Rotary Joint FC/PC and SMA |
High-Power SMA
?UHV, High-Temp. SMA
?Armored SMA
?Solarization-Resistant SMA |
FC/PC
?FC/PC to LC/PC |
多模(MM)光纤的有效面积由纤芯直径确定，一般要远大于SM光纤的MFD值。如要获得佳耦合效果，Thorlabs建议光束的光斑大小聚焦到纤芯直径的70 - 80%。由于多模光纤的有效面积较大，降低了光纤端面的功率密度，因此，较高的光功率(一般上千瓦的数量级)可以无损伤地耦合到多模光纤中。
Estimated Optical Power Densities on Air / Glass?Interfacea |
Type |
Theoretical Damage?Thresholdb |
Practical Safe?Levelc |
CW(Average Power) |
~1 MW/cm2 |
~250 kW/cm2 |
10 ns Pulsed(Peak Power) |
~5 GW/cm2 |
~1 GW/cm2 |
所有值针对无终端(裸露)的石英光纤，适用于自由空间耦合到洁净的光纤端面。 这是可以入射到光纤端面且没有损伤风险的大功率密度估算值。用户在高功率下工作前，必须验证系统中光纤元件的性能与可靠性，因其与系统有着紧密的关系。 这是在大多数工作条件下，入射到光纤端面且不会损伤光纤的安全功率密度估算值。 插芯/接头终端相关的损伤机制 有终端接头的光纤要考虑更多的功率适用条件。光纤一般通过环氧树脂粘合到陶瓷或不锈钢插芯中。光通过接头耦合到光纤时，没有进入纤芯并在光纤中传播的光会散射到光纤的外层，再进入插芯中，而环氧树脂用来将光纤固定在插芯中。如果光足够强，就可以熔化环氧树脂，使其气化，并在接头表面留下残渣。这样，光纤端面就出现了局部吸收点，造成耦合效率降低，散射增加，进而出现损伤。 与环氧树脂相关的损伤取决于波长，出于以下几个原因。一般而言，短波长的光比长波长的光散射更强。由于短波长单模光纤的MFD较小，且产生更多的散射光，则耦合时的偏移也更大。 为了大程度地减小熔化环氧树脂的风险，可以在光纤端面附近的光纤与插芯之间构建无环氧树脂的气隙光纤接头。我们的高功率多模光纤跳线就使用了这种设计特点的接头。

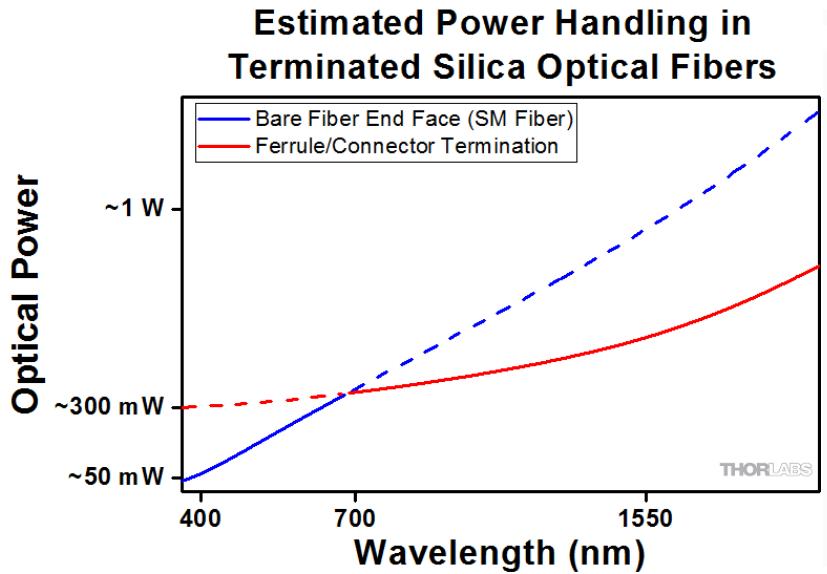

曲线图展现了带终端的单模石英光纤的大概功率适用水平。每条线展示了考虑具体损伤机制估算的功率水平。大功率适用性受到所有相关损伤机制的低功率水平限制(由实线表示)。 确定具有多种损伤机制的功率适用性 光纤跳线或组件可能受到多种途径的损伤(比如，光纤跳线)，而光纤适用的大功率始终受到与该光纤组件相关的低损伤阈值的限制。 例如，右边曲线图展现了由于光纤端面损伤和光学接头造成的损伤而导致单模光纤跳线功率适用性受到限制的估算值。有终端的光纤在给定波长下适用的总功率受到在任一给定波长下，两种限制之中的较小值限制(由实线表示)。在488 nm左右工作的单模光纤主要受到光纤端面损伤的限制(蓝色实线)，而在1550
nm下工作的光纤受到接头造成的损伤的限制(红色实线)。 对于多模光纤，有效模场由纤芯直径确定，一般要远大于SM光纤的有效模场。因此，其光纤端面上的功率密度更低，较高的光功率(一般上千瓦的数量级)可以无损伤地耦合到光纤中(图中未显示)。而插芯/接头终端的损伤限制保持不变，这样，多模光纤的大适用功率就会受到插芯和接头终端的限制。 请注意，曲线上的值只是在合理的操作和对准步骤几乎不可能造成损伤的情况下粗略估算的功率水平值。值得注意的是，光纤经常在超过上述功率水平的条件下使用。不过，这样的应用一般需要专业用户，并在使用之前以较低的功率进行测试，尽量降低损伤风险。但即使如此，如果在较高的功率水平下使用，则这些光纤元件应该被看作实验室消耗品。 光纤内的损伤阈值 除了空气玻璃界面的损伤机制外，光纤本身的损伤机制也会限制光纤使用的功率水平。这些限制会影响所有的光纤组件，因为它们存在于光纤本身。光纤内的两种损伤包括弯曲损耗和光暗化损伤。 弯曲损耗 光在纤芯内传播入射到纤芯包层界面的角度大于临界角会使其无法全反射，光在某个区域就会射出光纤，这时候就会产生弯曲损耗。射出光纤的光一般功率密度较高，会烧坏光纤涂覆层和周围的松套管。 有一种叫做双包层的特种光纤，允许光纤包层(第二层)也和纤芯一样用作波导，从而降低弯折损伤的风险。通过使包层/涂覆层界面的临界角高于纤芯/包层界面的临界角，射出纤芯的光就会被限制在包层内。这些光会在几厘米或者几米的距离而不是光纤内的某个局部点漏出，从而大限度地降低损伤。Thorlabs生产并销售0.22 NA双包层多模光纤，它们能将适用功率提升百万瓦的范围。 光暗化光纤内的第二种损伤机制称为光暗化或负感现象，一般发生在紫外或短波长可见光，尤其是掺锗纤芯的光纤。在这些波长下工作的光纤随着曝光时间增加，衰减也会增加。引起光暗化的原因大部分未可知，但可以采取一些列措施来缓解。例如，研究发现，羟基离子(OH)含量非常低的光纤可以抵抗光暗化，其它掺杂物比如氟，也能减少光暗化。 即使采取了上述措施，所有光纤在用于紫外光或短波长光时还是会有光暗化产生，因此用于这些波长下的光纤应该被看成消耗品。 制备和处理光纤 通用清洁和操作指南 建议将这些通用清洁和操作指南用于所有的光纤产品。而对于具体的产品，用户还是应该根据辅助文献或手册中给出的具体指南操作。只有遵守了所有恰当的清洁和操作步骤，损伤阈值的计算才会适用。 安装或集成光纤(有终端的光纤或裸纤)前应该关掉所有光源，以避免聚焦的光束入射在接头或光纤的脆弱部分而造成损伤。 光纤适用的功率直接与光纤/接头端面的质量相关。将光纤连接到光学系统前，一定要检查光纤的末端。端面应该是干净的，没有污垢和其它可能导致耦合光散射的污染物。另外，如果是裸纤，使用前应该剪切，用户应该检查光纤末端，确保切面质量良好。 如果将光纤熔接到光学系统，用户先应该在低功率下验证熔接的质量良好，然后在高功率下使用。熔接质量差，会增加光在熔接界面的散射，从而成为光纤损伤的来源。 对准系统和优化耦合时，用户应该使用低功率；这样可以大程度地减少光纤其他部分(非纤芯)的曝光。如果高功率光束聚焦在包层、涂覆层或接头，有可能产生散射光造成的损伤。 高功率下使用光纤的注意事项 一般而言，光纤和光纤元件应该要在安全功率水平限制之内工作，但在理想的条件下(佳的光学对准和非常干净的光纤端面)，光纤元件适用的功率可能会增大。用户先必须在他们的系统内验证光纤的性能和稳定性，然后再提高输入或输出功率，遵守所有所需的安全和操作指导。以下事项是一些有用的建议，有助于考虑在光纤或组件中增大光学功率。 要防止光纤损伤光耦合进光纤的对准步骤也是重要的。在对准过程中，在取得佳耦合前，光很容易就聚焦到光纤某部位而不是纤芯。如果高功率光束聚焦在包层或光纤其它部位时，会发生散射引起损伤 使用光纤熔接机将光纤组件熔接到系统中，可以增大适用的功率，因为它可以大程度地减少空气/光纤界面损伤的可能性。用户应该遵守所有恰当的指导来制备，并进行高质量的光纤熔接。熔接质量差可能导致散射，或在熔接界面局部形成高热区域，从而损伤光纤。 连接光纤或组件之后，应该在低功率下使用光源测试并对准系统。然后将系统功率缓慢增加到所希望的输出功率，同时周期性地验证所有组件对准良好，耦合效率相对光学耦合功率没有变化。 由于剧烈弯曲光纤造成的弯曲损耗可能使光从受到应力的区域漏出。在高功率下工作时，大量的光从很小的区域(受到应力的区域)逃出，从而在局部形成产生高热量，进而损伤光纤。请在操作过程中不要破坏或突然弯曲光纤，以尽可能地减少弯曲损耗。 用户应该针对给定的应用选择合适的光纤。例如，大模场光纤可以良好地代替标准的单模光纤在高功率应用中使用，因为前者可以提供更佳的光束质量，更大的MFD，且可以降低空气/光纤界面的功率密度。 阶跃折射率石英单模光纤一般不用于紫外光或高峰值功率脉冲应用，因为这些应用与高空间功率密度相关。 FC/PC转SMA光纤跳线，?10 μm，数值孔径0.10
Fiber |
Core
?Diameter |
Cladding
?Diameter |
Coating
?Diameter |
NA |
Bend Radius
?(Short Term/Long Term) |
Wavelength
?Range |
Attenuation
?Plot |
Ferrule
?Material |
Jacket |
FG010LDA |
10 ± 3 μm |
125 ± 2 μm |
245 ± 10 μm |
0.100 ± 0.015 |
15 mm / 30 mm |
400 to 550 nm
?and 700 to 1000 nm |
|
FC/PC: Ceramic
?SMA: Stainless Steel |
FT030
?(?3 mm) |
产品型号 |
公英制通用 |
M23L01 |
FC/PCSMA光纤跳线，?10 μm，数值孔径0.10，1 m |
FC/PC转SMA光纤跳线，?25 μm，数值孔径0.10
Fiber |
Core
?Diameter |
Cladding
?Diameter |
Coating
?Diameter |
NA |
Bend Radius
?(Short Term/Long Term) |
Wavelength
?Range |
Attenuation
?Plot |
Ferrule
?Material |
Jacket |
FG025LJA |
25 ± 3 μm |
125 ± 2 μm |
245 ± 10 μm |
0.100 ± 0.015 |
15 mm / 30 mm |
400 to 550 nm
?and 700 to 1400 nm |
|
FC/PC: Ceramic
?SMA: Stainless Steel |
FT030
?(?3 mm) |
产品型号 |
公英制通用 |
M39L01 |
FC/PC转SMA光纤跳线，?25 μm，数值孔径0.10，1 m |
FC/PC转SMA光纤跳线，?50 μm，数值孔径0.22，低羟基
Fiber |
Core
?Diameter |
Cladding
?Diameter |
Coating
?Diameter |
NA |
Bend Radius
?(Short Term/Long Term) |
Wavelength
?Range |
Attenuation
?Plot |
Ferrule
?Material |
Jacket |
FG050LGA |
50 μm ± 2% |
125 ± 1 μm |
250 μm ± 10 μm |
0.22 ± 0.02 |
15 mm / 30 mm |
400 to 2400 nm
?(Low OH) |
|
FC/PC: Ceramic
?SMA: Stainless Steel |
FT030
?(?3 mm) |
产品型号 |
公英制通用 |
M16L01 |
Customer Inspired! FC/PCSMA光纤跳线，?50 μm，数值孔径0.22，1 m |
FC/PC转SMA光纤跳线，?105 μm，数值孔径0.10，低羟基
Fiber |
Core
?Diameter |
Cladding
?Diameter |
Coating
?Diameter |
NA |
Bend Radius
?(Short Term/Long Term) |
Wavelength
?Range |
Attenuation
?Plot |
Ferrule
?Material |
Jacket |
FG105LVA |
105 ± 3 μm |
125 ± 2 μm |
250 ± 10 μm |
0.100 ± 0.015 |
15 mm / 30 mm |
400 to 2100 nm
?(Low OH) |
|
FC/PC: Ceramic
?SMA: Stainless Steel |
FT030?
?(?3 mm) |
产品型号 |
公英制通用 |
M100L01 |
FC/PC转SMA光纤跳线，?105 μm，数值孔径0.10，1 m |
FC/PC转SMA光纤跳线，?105 μm，数值孔径0.22，低羟基
Fiber |
Core
?Diameter |
Cladding
?Diameter |
Coating
?Diameter |
NA |
Bend Radius
?(Short Term/Long Term) |
Wavelength
?Range |
Attenuation
?Plot |
Ferrule
?Material |
Jacket |
FG105LCA |
105 μm ± 2% |
125 ± 1 ?μm |
250 ± 10 μm |
0.22 ± 0.02 |
15 mm / 30 mm |
400 to 2400 nm
?(Low OH) |
|
FC/PC: Ceramic
?SMA: Stainless Steel |
FT030
?(?3 mm) |
产品型号 |
公英制通用 |
M18L01 |
Customer Inspired! FC/PCSMA光纤跳线，?105 μm，数值孔径0.22，1 m |
FC/PC转SMA光纤跳线，?200 μm，数值孔径0.22，高羟基
Fiber |
Core
?Diameter |
Cladding
?Diameter |
Coating
?Diameter |
NA |
Bend Radius
?(Short Term/Long Term) |
Wavelength
?Range |
Attenuation
?Plot |
Ferrule
?Material |
Jacket |
FG200UEA |
200 μm ± ?2% |
220 ± 2 μm |
320 μm ± 16 μm |
0.22 ± 0.02 |
26 mm / 53 mm |
250 to 1200 nm
?(High OH) |
|
FC/PC: Ceramic
?SMA: Stainless Steel |
FT030?
?(?3 mm) |
产品型号 |
公英制通用 |
M91L01 |
FC/PC转SMA光纤跳线，?200 μm，数值孔径0.22，高羟基，1 m |
FC/PC转SMA光纤跳线，?200 μm，数值孔径0.22，低羟基
Fiber |
Core
?Diameter |
Cladding
?Diameter |
Coating
?Diameter |
NA |
Bend Radius
?(Short Term/Long Term) |
Wavelength
?Range |
Attenuation
?Plot |
Ferrule
?Material |
Jacket |
FG200LEA |
200 μm ± ?2% |
220 ± 2 μm |
320 μm ± 16 μm |
0.22 ± 0.02 |
26 mm / 53 mm |
400 to 2400 nm
?(Low OH) |
|
FC/PC: Ceramic
?SMA: Stainless Steel |
FT030
?(?3 mm) |
产品型号 |
公英制通用 |
M36L01 |
FC/PCSMA光纤跳线，?200 μm，数值孔径0.22，低羟基，1 m |
FC/PC转SMA光纤跳线，?200 μm，数值孔径0.39，低羟基
Fiber |
Core
?Diameter |
Cladding
?Diameter |
Coating
?Diameter |
NA |
Bend Radius
?(Short Term/Long Term) |
Wavelength
?Range |
Attenuation
?Plot |
Ferrule
?Material |
Jacket |
FT200EMT |
200 ± 5 μm |
225 ± 5 μm |
500 ± 30 μm |
0.39 |
9 mm / 18 mm |
400 to 2200 nm
?(Low OH) |
|
FC/PC: Ceramic
?SMA: Stainless Steel |
FT030
?(?3 mm) |
产品型号 |
公英制通用 |
M75L01 |
FC/PCSMA光纤跳线，?200 μm，数值孔径0.39，1 m |
M75L02 |
FC/PCSMA光纤跳线，?200 μm，数值孔径0.39，2 m |
FC/PC转SMA光纤跳线，?200 μm，数值孔径0.50，高羟基
Fiber |
Core
?Diameter |
Cladding
?Diameter |
Coating
?Diameter |
NA |
Bend Radius
?(Short Term/Long Term) |
Wavelength
?Range |
Attenuation
?Plot |
Ferrule
?Material |
Jacket |
FP200URT |
200 ± 5 μm |
225 ± 5 μm |
500 ± 30 μm |
0.50 |
8 mm / 16 mm |
300 to 1200 nm
?(High OH) |
|
FC/PC: Ceramic
?SMA: Stainless Steel |
FT030?
?(?3 mm) |
产品型号 |
公英制通用 |
M129L01 |
FC/PCSMA光纤跳线，?200 μm，数值孔径0.50，1 m |
M129L02 |
FC/PCSMA光纤跳线，?200 μm，数值孔径0.50，2 m |
FC/PC转SMA光纤跳线，?300 μm，数值孔径0.39，低羟基
Fiber |
Core
?Diameter |
Cladding
?Diameter |
Coating
?Diameter |
NA |
Bend Radius
?(Short Term/Long Term) |
Wavelength
?Range |
Attenuation
?Plot |
Ferrule
?Material |
Jacket |
FT300EMT |
300 ± 6 μm |
325 ± 10 μm |
650 ± 30 μm |
0.39 |
11 mm / 22 mm |
400 to 2200 nm
?(Low OH) |
|
FC/PC: Ceramic
?SMA: Stainless Steel |
FT030
?(?3 mm) |
产品型号 |
公英制通用 |
M12L01 |
FC/PCSMA光纤跳线，?300 μm，数值孔径0.39，1 m |
M12L02 |
FC/PCSMA光纤跳线，?300 μm，数值孔径0.39，2 m |
FC/PC转SMA光纤跳线，?400 μm，数值孔径0.39，低羟基
Fiber |
Core
?Diameter |
Cladding
?Diameter |
Coating
?Diameter |
NA |
Bend Radius
?(Short Term/Long Term) |
Wavelength
?Range |
Attenuation
?Plot |
Ferrule
?Material |
Jacket |
FT400EMT |
400 ± 8 μm |
425 ± 10 μm |
730 ± 30 μm |
0.39 |
20 mm / 40 mm |
400 to 2200 nm
?(Low OH) |
|
FC/PC: Ceramic
?SMA: Stainless Steel |
FT030?
?(?3 mm) |
产品型号 |
公英制通用 |
M76L01 |
FC/PCSMA光纤跳线，?400 μm，数值孔径0.39，1 m |
M76L02 |
FC/PCSMA光纤跳线，?400 μm，数值孔径0.39，2 m |
FC/PC转SMA光纤跳线，?400 μm，数值孔径0.50，高羟基
Fiber |
Core
?Diameter |
Cladding
?Diameter |
Coating
?Diameter |
NA |
Bend Radius
?(Short Term/Long Term) |
Wavelength
?Range |
Attenuation
?Plot |
Ferrule
?Material |
Jacket |
FP400URT |
400 ± 8 μm |
425 ± 10 μm |
730 ± 30 μm |
0.50 |
16 mm / 32 mm |
300 to 1200 nm
?(High OH) |
|
FC/PC: Ceramic
?SMA: Stainless Steel |
FT030?
?(?3 mm) |
产品型号 |
公英制通用 |
M131L01 |
FC/PCSMA光纤跳线，?400 μm，数值孔径0.50，1 m |
M131L02 |
FC/PCSMA光纤跳线，?400 μm，数值孔径0.50，2 m |
FC/PC转SMA光纤跳线，?550 μm，数值孔径0.22，低羟基
Fiber |
Core
?Diameter |
Cladding
?Diameter |
Coating
?Diameter |
NA |
Bend Radius
?(Short Term/Long Term) |
Wavelength
?Range |
Attenuation
?Plot |
Ferrule
?Material |
Jacket |
FG550LEC |
550 ± 19 μm |
600 ± 10 μm |
630 ± 10 μm |
0.22 ± 0.02 |
30 mm / 60 mm |
400 to 2200 nm
?(Low OH) |
|
FC/PC: Ceramic
?SMA: Stainless Steel |
FT030
?(?3 mm) |
该涂层用作数值孔径为0.39的光纤的第二包层，通过TECS涂覆层与纤芯之间的折射率差来计算，而不是根据石英包层和TECS涂覆层/第二包层之间的折射率差来计算。
产品型号 |
公英制通用 |
M47L01 |
FC/PC转SMA光纤跳线，?550 μm，数值孔径0.22，1 m |
|
