Unice载台式旋转平台

Unice载台式旋转平台

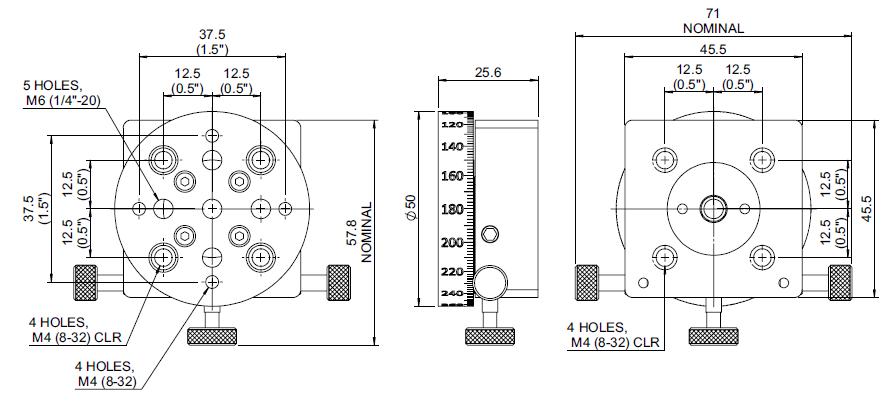

Φ60mm 精密载台式旋转平台

06RSP-4M

* 平台上有 M6 (1/4-20) 和 M4 (8-32) 螺纹牙，可使元件固定有更多的弹性。

* 用手转动平台到适当角度后用侧边螺丝旋钮固定，转动 M6 x 0.25mm 不锈钢高精密螺丝旋钮达到微调功能。

* 平台以次级( 副) 游标方式读取刻度。

* 松开侧边螺丝旋钮，用手可360 度连续转动。

* 精密螺丝旋钮微调范围可达 15 度。

* 副游标刻度使角度解析度达 5 arcmin ( 弧分)。

* 每1 度一个刻划，每5 度有较长的标记，每 10 度有数字标记。

* 大承重1 公斤。

Unice载台式旋转平台

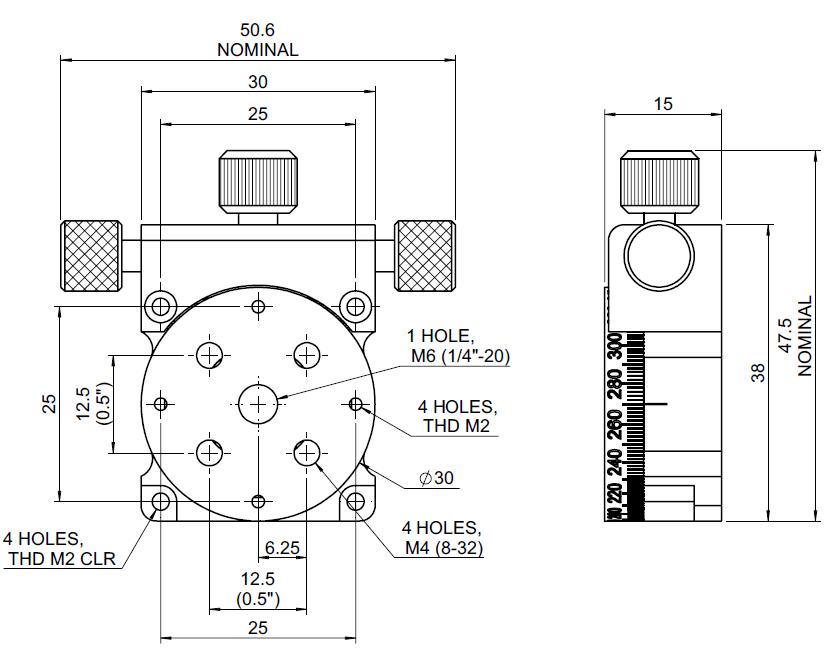

Φ30mm 小型精密旋转平台

56RSP-5M

* 这个平台主要是配合小元件设计，节省空间。

* 台面直径 30mm，上有 M6 (1/4-20) 和 M4 (8-32) 螺纹牙孔，可固定任何元件。

* 用手转动平台到适当角度后用侧边螺丝旋钮固定，侧边螺丝旋钮左右两侧精密螺丝旋钮，采用一前一后或一进一退方式达到微调功能。

* 微调转动角度范围：±2.5 度。

* 微调精密螺丝旋钮是 #8-80 不锈钢材质。

* 松开侧边螺丝旋钮，用手可360 度转动。

* 每 2 度一个刻划，每10 度有较长的标记，每20 度有数字标记。

* 四边角落有M2 沉头螺纹孔，和 56CTS- 系列组合成多轴应用功能。

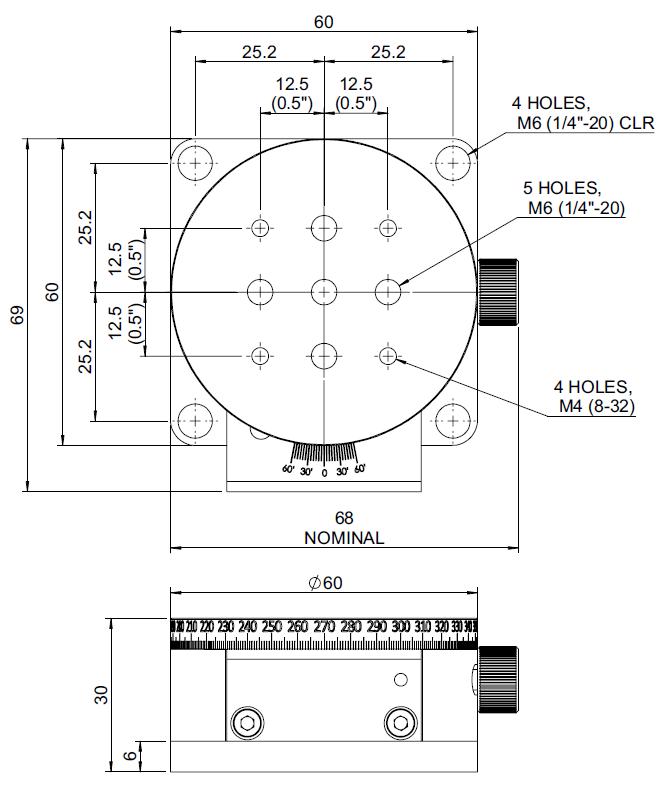

Φ50mm 载台式精密旋转平台

06RSP-5M

* 这个平台主要是配合小元件设计，节省空间。

* 为了使平台体积小化，和其他元件组合方式直接设计于平台内。

* 用手转动平台到适当角度后用侧边螺丝旋钮固定，侧边螺丝旋钮左右两侧精密螺丝旋钮，采用一前一后或一进一退方式达到微调功能。

* 微调精密螺丝旋钮是#8-80 不锈钢材质。

* 圆形培林轴承的设计机制，减低旋转时的摩擦，并可让它在粗调或微调时快速转动。

* 台面直径 50mm，上有 M6 (1/4-20) 和 M4 (8-32) 螺纹牙孔，可固定任何元件。

* 松开侧边螺丝旋钮，用手可 360 度连续转动。

* 副游标刻度使角度解析度达 12 arcmin( 弧分)。

* 每2 度一个刻划，每10 度有较长的标记，每20 度有数字标记。

Φ60mm 精密载台式旋转平台

06RSP-4M

* 平台上有 M6 (1/4-20) 和 M4 (8-32) 螺纹牙，可使元件固定有更多的弹性。

* 用手转动平台到适当角度后用侧边螺丝旋钮固定，转动 M6 x 0.25mm 不锈钢高精密螺丝旋钮达到微调功能。

* 平台以次级( 副) 游标方式读取刻度。

* 松开侧边螺丝旋钮，用手可360 度连续转动。

* 精密螺丝旋钮微调范围可达 15 度。

* 副游标刻度使角度解析度达 5 arcmin ( 弧分)。

* 每1 度一个刻划，每5 度有较长的标记，每 10 度有数字标记。

* 大承重1 公斤。
