平面刻线衍射光栅（12.7x12.7x6mm）
平面刻线衍射光栅（12.7x12.7x6mm）制作原始或者母光栅的初始步骤是对基底材料的选择，通常为玻璃或者铜。将基底材料抛光至高平整度并对其镀一层很薄的铝膜。刻划平行度和刻线的等距需要漫长的时间进行调整，可能需要花费几天进行设置并在实际刻划之前进行测试。刻划机必须能够在每次刻划后让钻石刀头按精路线折回，并按预定量对基底进行刻划。刻线的平行度和位移必须精控制。

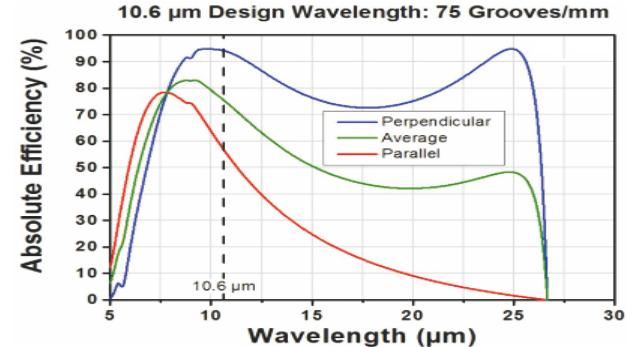

75l/mm @10.6μm

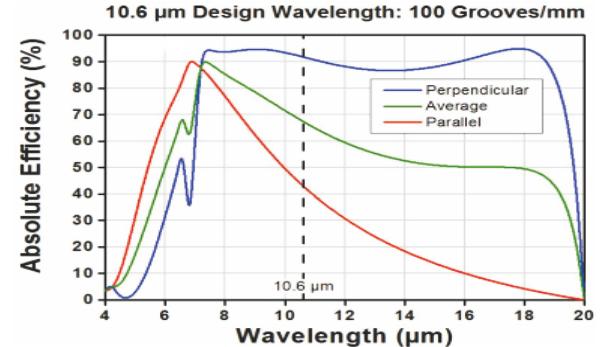

100l/mm @10.6μm
150l/mm @10.6μm

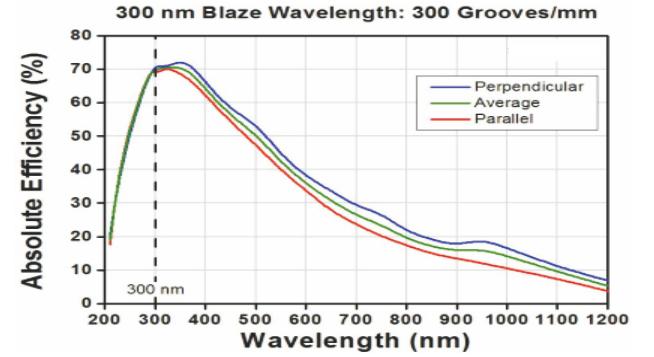

300l/mm @300nm

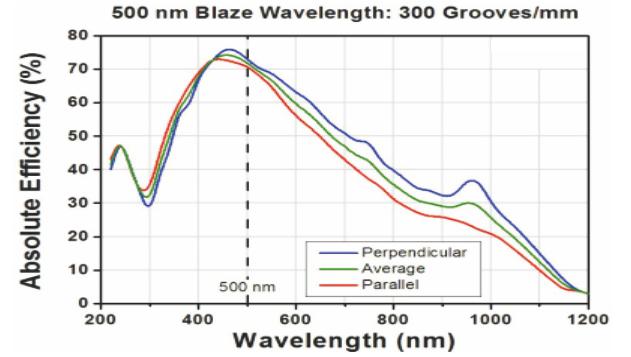

300l/mm @500nm

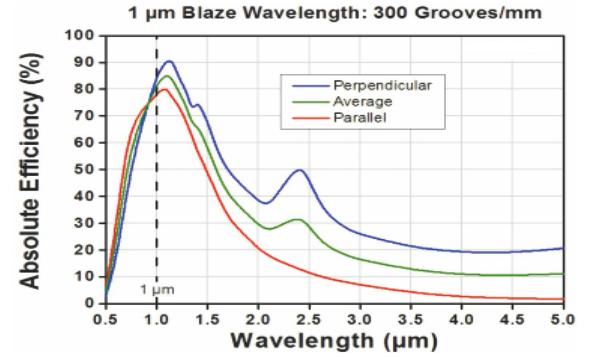

300l/mm @1000nm

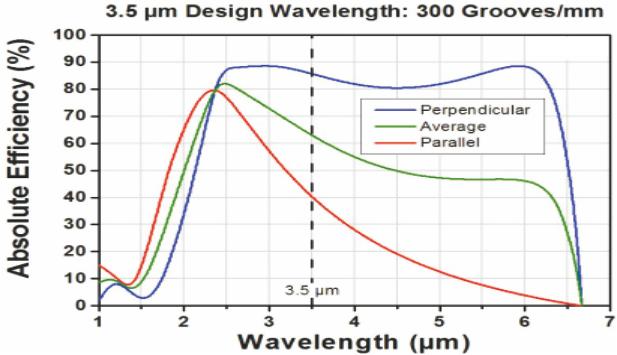

300l/mm @3.5μm
450l/mm @3.1μm
600l/mm @250nm

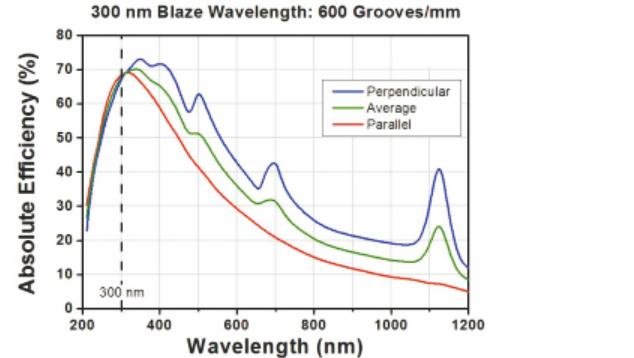

600l/mm @300nm
600l/mm @400nm

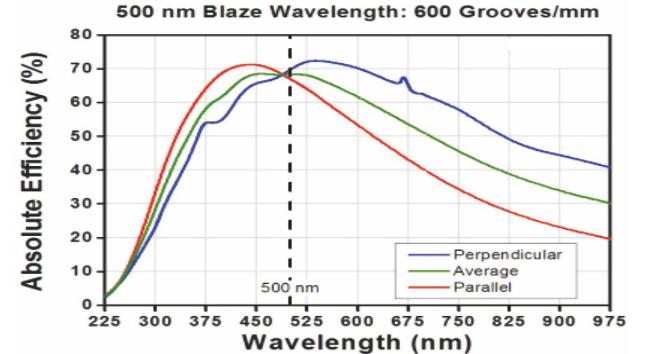

600l/mm @500nm
600l/mm @750nm
600l/mm @1000nm

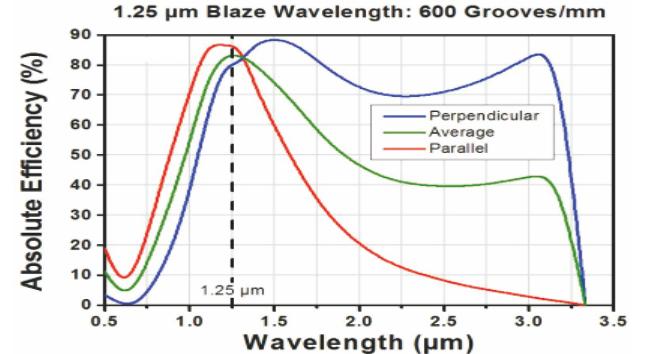

600l/mm @1250nm
600l/mm @1600nm
1200l/mm @250nm

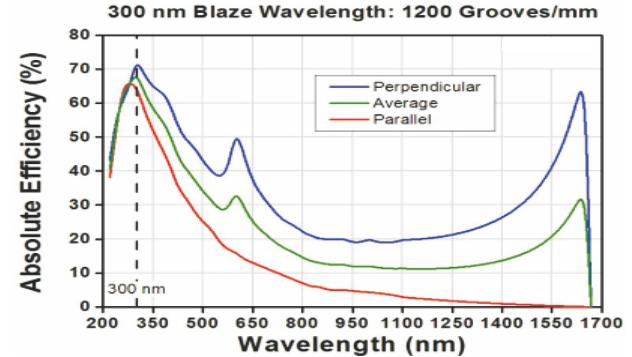

1200l/mm @300nm

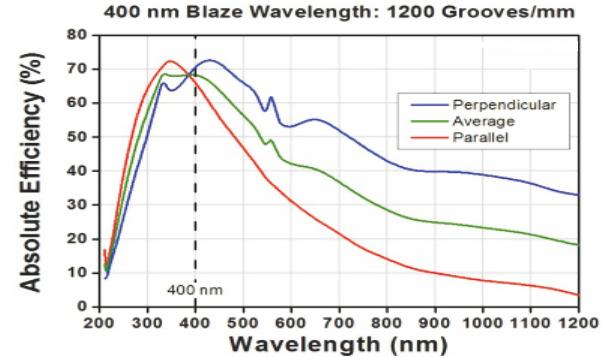

1200l/mm @400nm

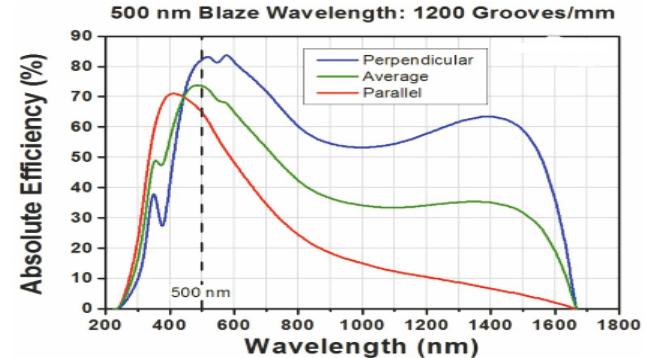

1200l/mm @500nm

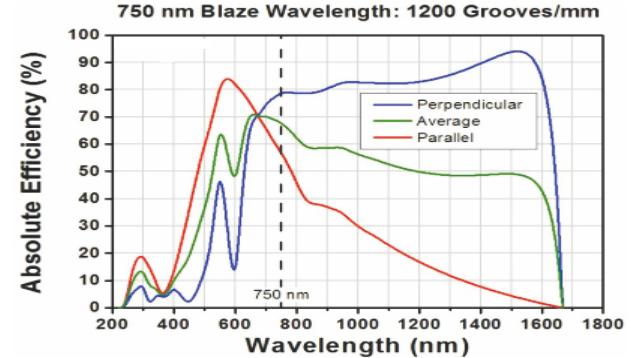

1200l/mm @750nm

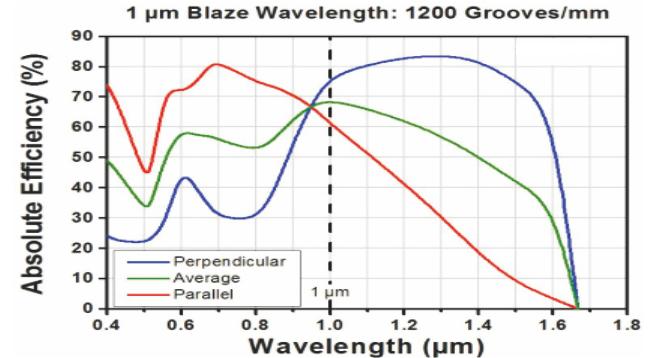

1200l/mm @1000nm

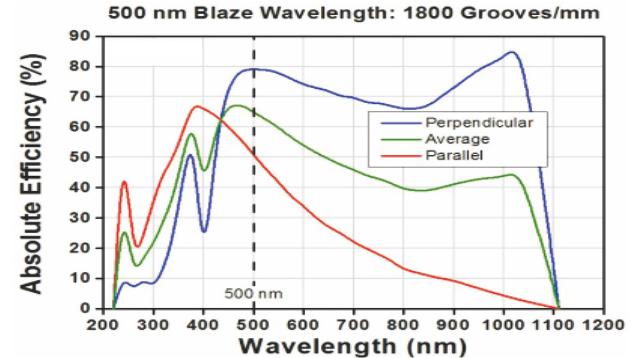

1800l/mm @500nm
?
特征
材料： |
浮法玻璃 |
表面光洁度： |
60-400 |
尺寸误差： |
±0.5 mm |
厚度公差: |
±0.5 |
效率: |
60%~80% @闪耀波长 |
有效孔径: |
90% |
损伤阈值: |
350mJ/cm2 40W/cm2 |
?
产品编号 |
产品名称 |
尺寸 |
刻线数 |
闪耀波长 |
闪耀角 |
378515 |
刻线式光栅 12.7x12.7x6mm 300Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
300Lines/mm |
300nm |
2°34' |
378516 |
刻线式光栅 12.7x12.7x6mm 300Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
300Lines/mm |
500nm |
4°18' |
378517 |
刻线式光栅 12.7x12.7x6mm 300Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
300Lines/mm |
1000nm |
8°36' |
378524 |
刻线式光栅 12.7x12.7x6mm 600Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
600Lines/mm |
250nm |
4°18' |
378525 |
刻线式光栅 12.7x12.7x6mm 600Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
600Lines/mm |
300nm |
5°9' |
378526 |
刻线式光栅 12.7x12.7x6mm 600Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
600Lines/mm |
400nm |
6°53' |
378533 |
刻线式光栅 12.7x12.7x6mm 600Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
600Lines/mm |
500nm |
8°37' |
378534 |
刻线式光栅 12.7x12.7x6mm 600Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
600Lines/mm |
750nm |
13°0' |
378535 |
刻线式光栅 12.7x12.7x6mm 600Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
600Lines/mm |
1000nm |
17°27' |
378536 |
刻线式光栅 12.7x12.7x6mm 600Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
600Lines/mm |
1250nm |
22°1' |
378537 |
刻线式光栅 12.7x12.7x6mm 600Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
600Lines/mm |
1600nm |
28°41' |
378548 |
刻线式光栅 12.7x12.7x6mm 1200Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
1200Lines/mm |
250nm |
8°37' |
378549 |
刻线式光栅 12.7x12.7x6mm 1200Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
1200Lines/mm |
300nm |
10°22' |
378550 |
刻线式光栅 12.7x12.7x6mm 1200Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
1200Lines/mm |
400nm |
13°53' |
378557 |
刻线式光栅 12.7x12.7x6mm 1200Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
1200Lines/mm |
500nm |
17°27' |
378558 |
刻线式光栅 12.7x12.7x6mm 1200Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
1200Lines/mm |
750nm |
26°44' |
378559 |
刻线式光栅 12.7x12.7x6mm 1200Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
1200Lines/mm |
1000nm |
36°52' |
378560 |
刻线式光栅 12.7x12.7x6mm 1800Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
1800Lines/mm |
500nm |
26°44' |
?
