高斯顶帽透镜GTH-3.6-1.75FA

高斯顶帽透镜GTH-3.6-1.75FA

输入光束直径：TEM00直径（1 / e2）3.6±0.15 mm; 高帽一代1.75 mrad; 可达到的顶帽尺寸@ 1 / e2：在1064nm处限制5倍衍射，在532nm处限制10倍衍射。

高斯 - 顶帽波束成形透镜是一种特殊形式的透镜，用于将高斯光束的能量分配给顶帽子轮廓。

高斯顶帽透镜GTH-3.6-1.75FA

透镜规格：

材料：LF5肖特玻璃

n = 1.5659 @ 1060nm，

n = 1.5848 @ 546nm，

n = 1.6192 @ 365nm

通光孔径：直径11.0毫米

损伤阈值（未涂覆）：> 3J / cm2 @ 532nm，10ns;

安装在1“环形支架上。

工作距离由总是需要的附加透镜的焦距给出。 顶帽总是出现在附加透镜的焦平面上。

例如，如果使用额外的透镜f = 100，高帽出现在附加透镜后面100毫米处。 所以GTH-3.6-1.75FA可以很容易地摆在目标前面。

GTH-3.6-1.75FA和附加透镜之间的距离并不重要（高达几十厘米）。

GTH-3.6-1.75FA的-Hat一代的全扇角为1.75 mrad。 这导致了大礼帽的大小：

- 对于距离50 mm时f = 50的透镜，88x88μm

- 在100mm距离处f = 100的透镜为175x175微米

- 对于在1000mm距离处f = 1000的透镜，1.75x1.75mm

GTH-3.6-1.75FA操作规格：

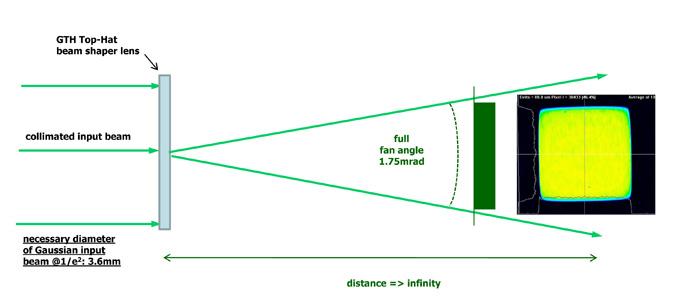

顶帽光束整形GTH-3.6-1.75FA的一般功能

-Hat光束成形器GTH-3.6-1.75FA产生1.75mrad的全扇角的正方形顶帽子轮廓。要获得佳结果，必须使用直径为3.6 mm @ 1 /e2的高斯TEM00输入光束。

对于使用GTH光束整形器的所有设置，用户必须考虑沿着总光束路径的自由孔径必须比光束直径@ 1 / e 2大少2.2倍（好于2.5倍）。

-Hat光束整形器GTH-3.6-1.75FA的光学设置

- 设置概述 -

将GTH-3.6-1.75FA光束整形器集成到光学设置中有不同的可能性：

一个。聚焦透镜前的光束整形器（顶帽尺寸@ 1 /e2>90μm）：

顶帽大小由聚焦光学/物镜的焦距（f）确定，并且可以计算如下：（1.75 / 1000）* f

湾扩束器前的光束整形器（顶帽尺寸@ 1 /e2<90μm）：

顶帽大小由聚焦光束的数值孔径（NA）确定，由下式给出：

≈3.2μm/ NA-> 5×衍射极限1064nm（10×532nm）

C。扩束器内的光束整形器（顶帽尺寸@ 1 /e2<90μm）：

顶帽大小由聚焦光束的数值孔径（NA）确定，由下式给出：

≈3.2μm/ NA-> 5×衍射极限1064nm（10×532nm）

-Hat光束整形器GTH-3.6-1.75FA的光学设置

- 聚焦透镜前的光束整形器 -

通过将GTH-3.6-1.75FA引入到透镜/物镜前的光路中，初始衍射极限高斯光斑将被转换成方形均匀顶帽轮廓。

GTH-3.6-1.75FA位置所需的光束直径为3.6mm@1/e2。

得到的顶帽大小由下式给出：（1.75 / 1000）*焦距，例如f = 50mm =>87.5μm。

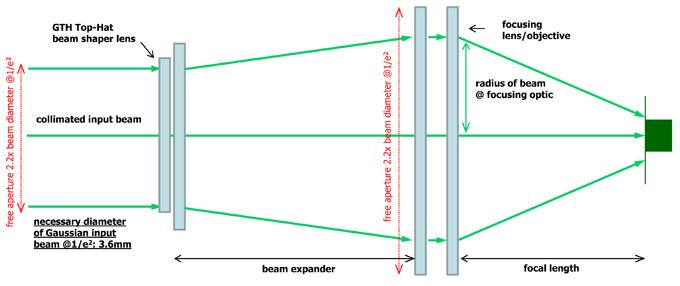

-Hat光束整形器GTH-3.6-1.75FA的光学设置

- 扩束器前的光束整形器 -

为了实现小于90μm的 Hat尺寸，建议将GTH-3.6-1.75引入光束扩展器前面的光路中。 初，3.6mm@1/e2的必要输入光束直径正在通过GTH。 之后，光束被扩大并聚焦在工作平面上。 在焦平面上的初始衍射极限高斯光斑将被转换成方形均匀的-Hat分布。

得到的顶帽大小由下式给出：≈3.2μm/ NA =>≈5×1064nm衍射极限（10×532nm）

NA代表聚焦光束的数值孔径，由下式给出：NA =聚焦光学系统的光束半径/聚焦光学系统的焦距。

-Hat光束整形器GTH-3.6-1.75FA的光学设置

- 光束扩展器内的光束整形器 -

进一步甚更灵活的可能性是将GTH-3.6-1.75引入光束扩展器内的光束路径中。 用户可以通过沿Z轴移动成形器，在GTH-3.6-1.75的位置轻松“微调”光束直径。 只需要考虑GTH位置的光束直径为3.6mm@1/e2。

得到的顶帽尺寸由下式给出：≈3.2μm/ NA =>≈5×1064nm衍射极限（10×532nm）

NA代表聚焦光束的数值孔径，由下式给出：NA =聚焦光学系统的光束半径/聚焦光学系统的焦距。

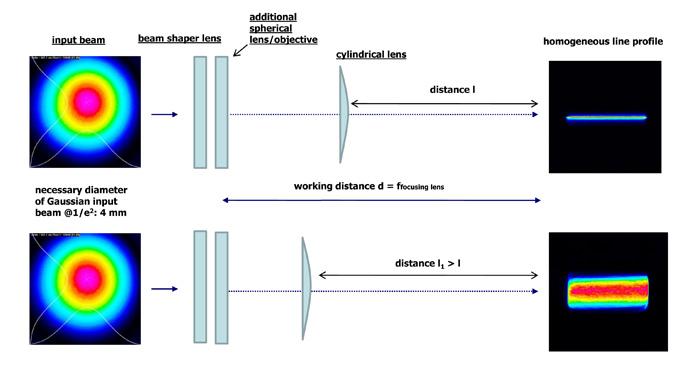

带有附加柱面透镜的均匀生产线

如果使用附加的柱面透镜，则可以生成均匀的线轮廓。 通过改变距离l，线轮廓（短轴）的宽度可以从接近衍射极限尺寸改变到几毫米。 我们推荐使用焦距为1.8米的柱面透镜或透镜系统。
