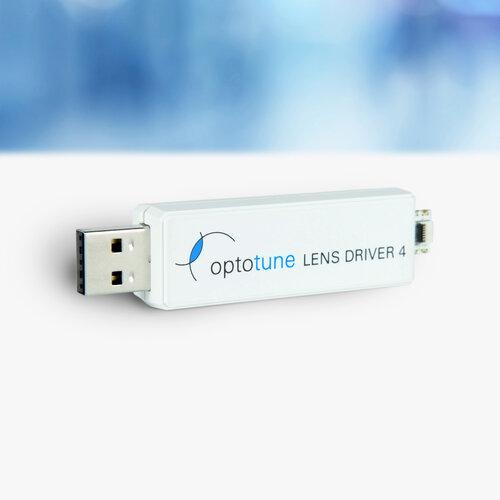

镜头驱动器 4 和 4i

镜头驱动程序 4（OEM 版）

Lens Driver 4i（工业版）

Lens Driver 4 提供了一种简单而精确的方式来控制 Optotune 的电动可调镜头，尤其是 E-3-10、EL-10-30 和 EL-16-40 系列。 与驱动程序的通信遵循一个开放的简单串行协议，可以在 Windows 或 Linux 上用任何编程语言实现（C#、Labview 和 Python 源代码可用）。 该驱动程序随附免费软件，可用作独立解决方案或集成到 OEM 设计中。 作为紧凑型 USB 供电的电流源，它还用于驱动 LED 或激光二极管。

主要特点：

?电流控制范围为 -290 至 +290 mA，步长为 0.07 mA

?驱动频率从 0.25 到 2000 Hz（矩形、三角形或正弦）

?I2C 传感器读数，例如 用于温度补偿（“焦点功率模式”）

?USB 供电 (5V)

?UART 控制选项可用

?适用于 Windows 7、8 和 10 的驱动程序软件

?提供塑料、钢或不带外壳

该恒电源适用于：

?电可调镜头

?LED

?激光二极管

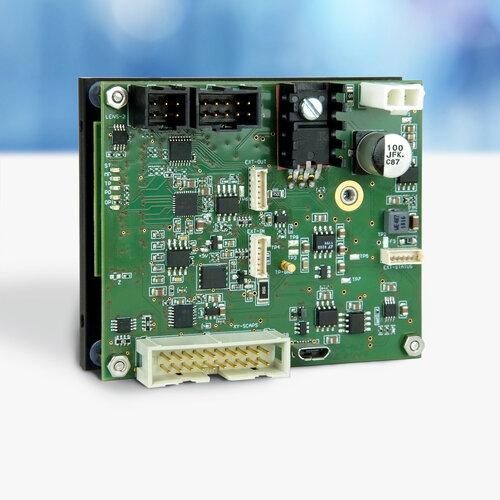

用于 EL-10-42-OF 的 SCAPS Optotune-DSD-2-O 镜头驱动器，带有数字 XY2-100 接口

SCAPS DSD-2-0

Optotune-DSD 是一种基于 FPGA 的数字控制器，用于控制 EL-10-42-OF 镜头模块。 该板由两层组成，上一层是数字伺服接口（DSI-1-O16），下一层是数字伺服控制器（DSC-1）。 该板专为 3D 激光打标系统中的 OEM 集成而设计和优化。

主要特点：

?基于脉宽调制 (PWM) 的镜头控制

?镜头自动调谐

?<1ms 的跟踪延迟

?加热器控制单元

?XY2-100 和双向 XY-SCAPS 接口

?打标速度高达 8000 毫米/秒，适用于 45 度孵化作业

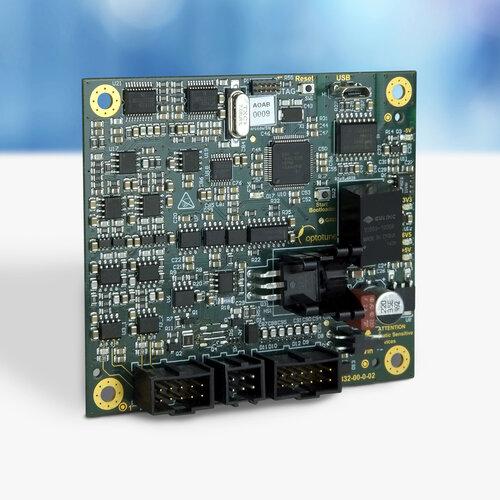

EL-E-OF-A 镜头驱动器，用于 EL-10-42-OF 带模拟接口 (0-5V)

EL-E-OF-A

EL-E-OF-A 可通过模拟电压信号控制 EL-10-42-OF 镜头模块。 多个数字信号可用于状态验证。 电子设备本质上提供了一个模数级来读取控制和设置电压信号、具有实现的 PID 回路和电流源的数字处理来驱动镜头和加热器单元。 该板针对激光打标系统中的 OEM 集成进行了优化，因此没有外壳。

?主要特点：

?0 至 5 V 的模拟控制电压（ADC 分辨率 16 位

?采样率 1.1 kHz

?镜头驱动电流范围为 0 至 300 mA

?集成光反馈 (OF) 控制

?用于固件更新的 JTAG 或 USB 接口

?

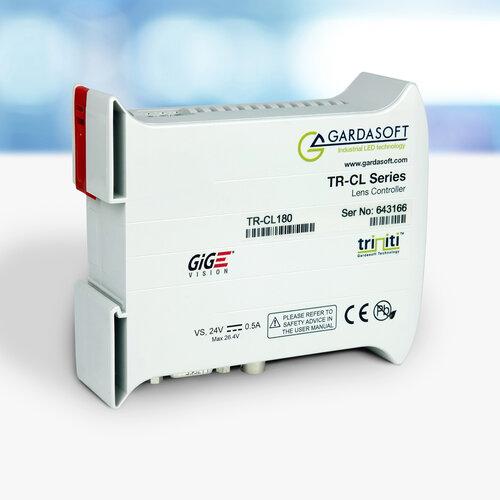

Gardasoft 的工业镜头控制器 TR-CL180

Gardasoft TR-CL 180

Gardasoft 的这款镜头控制器专为工业用途而设计，是机器视觉客户的理想解决方案。 GigE Vision、RS232 和模拟接口以及众多 SDK 允许轻松集成。 控制器的触发输入和快速响应时间使其对于显微镜和生命科学应用中的 Z-stacking 也很有趣。

主要特点：

?电流控制范围为 -400 至 +400 mA，步进为 0.1mA，精度为 0.5mA

?GigE Vision、RS232 和前面板接口

?0-10V 模拟输入（12 位）

?用于温度补偿的 I2C 传感器读数（“焦点功率模式”）

?电源：24V

?SDK：C++、C#、VB、Labview、Cognex VisionPro、Teledyne Dalsa Sherlock、Stemmer Imaging CVB

Gardasoft 的 OEM 驱动程序

Gardasoft CL191

Gardasoft CL160 集成到 Optotune 镜头中

寻求将紧凑型镜头驱动器集成到其设计中的客户将找到使用 Gardasoft 的 CL190 和 CL191 或 CL160 驱动器的理想解决方案。 这些驱动器与所有 Optotune 镜头兼容，并提供与上述 TR-CL180 类似的功能。 控制器提供 +/- 250mA 并可以通过 UART、I2C 或 0-10V 模拟接口连接。 CL191 可以作为经过全面测试的微型板购买，包括用于镜头 FPC 电缆的连接器。 CL190 是一个更小的设计模块，可以复制/粘贴到用户的 PCB 设计中。 CL160 设计为适合 Optotune EL-16-40 的 Hirose 适配器。
