针对飞秒应用优化的银镜

针对飞秒应用优化的银镜

图1：为与波长范围为600 – 1000 nm（AOI = 0°）的fs激光器一起使用而优化的银镜的反射率（a）和GDD光谱（b）

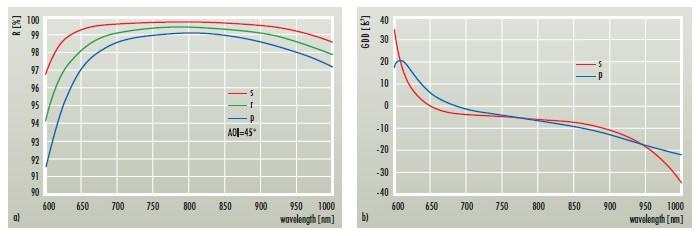

图2：优化用于波长范围为600–1000nm（AOI = 45°）的fs激光的银镜的反射率（a）和GDD光谱（b）

特殊功能：

?VIS和NIR的高反射率

?非常宽的反射率，GDD约为0fs2

?具有规定透射率（例如0.01％）的银镜显示出较高的LIDT值（参见表1）以及相同的R和GDD值，如图1和2所示

?杂散光损耗极低（TS ～ 3x10-5
in the VIS and NIR）

?在正常大气中的寿命超过10年

?由于溅射了保护层，因此光学参数非常稳定

?良好的可清洁性（根据MIL-M-13508C§4.4.5进行测试）

?激光诱导的fs脉冲损伤阈值：

*对于AOI = 45°的非偏振光

**根据ISO 11254测量，在汉诺威激光中心进行测量

条件：脉冲持续时间：150 fs，30 000个脉冲，重复频率1kHz，λ= 800 nm

?标准组件库存：

?标准和fs-在?= 12.7mm，?= 25mm和?= 50mm的基板上经过优化的保护银：

?平面

?平面/凹面和平面/凸面，半径在10mm和10000mm之间

?其他波长的其他尺寸，形状，半径和涂层可根据要求定制

具有增强反射率的银镜

银镜的反射率可以通过介电涂层来提高。必须准确定增强反射率的带宽。在该频带之外，反射镜的反射率可能低于标准银镜的反射率。

为了与fs激光器一起使用，必须优化介电保护层以实现高反射率和低GDD。下图显示了在定波长（图3和图4）以及Ti：蓝宝石激光器的波长范围内具有增强反射率的银镜的示例（图5）。

还可以设计增强型银镜以实现规定的透射率（例如T = 0.01％）。

图3：具有不同设计的银镜的反射率（a）和GDD光谱（b）可增强850nm（AOI = 0°）附近的反射率

图4：银镜的反射率（a）和GDD光谱（b）在800nm（AOI = 45°）附近具有增强的反射率

图5：在600–1200nm（AOI = 45°）波长范围内具有增强反射率的银镜的反射率（a）和GDD光谱（b）

针对飞秒应用优化的银镜

这种非常特殊的光学涂层可用于补偿由于激光晶体，基板或色散元件（如棱镜或光栅）引起的三阶色散。使用这种类型的涂层可以实现正和负TOD。所有涂层都针对几乎恒定的TOD进行了优化，这意味着TOD振荡约为数百fs3。请注意，如果不进行TOD优化，这些振荡约为数千fs3。近来，开发了具有低平均TOD的宽带反射镜对（见图4）。如果需要在非常宽的波长范围内降低TOD，我们建议使用优化的银镜（见图5）。

反射镜针对负或正三阶色散进行了优化

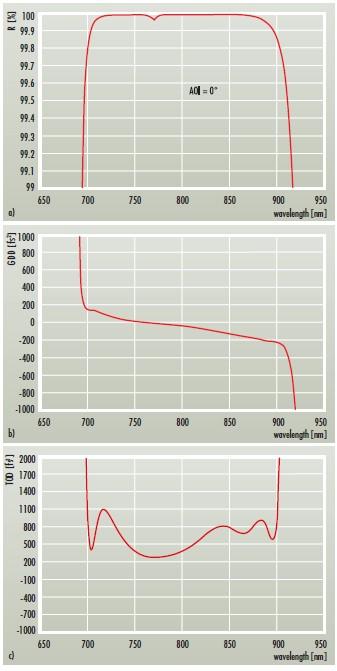

图1：优化为近乎恒定的负三阶色散的反射镜的反射率（a），GDD（b）和TOD光谱（c）

图2：优化了近乎恒定的正三阶色散的反射镜的反射率（a），GDD（b）和TOD光谱（c）

?根据客户要求定制中心波长和TOD量

?在Ti：蓝宝石激光器的波长范围内，具有优化TOD的单个反射镜的带宽限制在约150nm

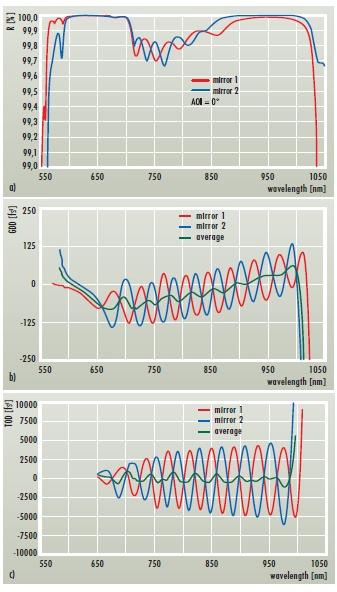

图3：针对宽带低三阶色散进行优化的镜像对的反射率（a），GDD（b）和TOD光谱（c）。反射镜对显示非常平滑的GDD和TOD光谱，尽管单个反射镜的对应光谱表现出强烈的振荡。 最近开发了宽带低TOD镜对（例如，对于400nm的带宽，见图3）。

优化的银镜用作低TOD组件

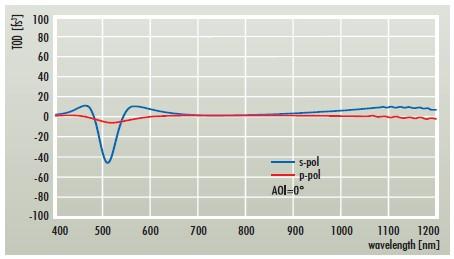

图4：fs-优化的银镜的TOD光谱（转向镜用于600-1000nm）
