74系列准直镜
74系列透镜?
74系列准直镜是我们研发的多种采样附件中的通用光纤透镜，包括石英透镜(74-UV)、BK-7玻璃透镜(74-UV)和BaF10/FD10玻璃透镜(74-ACR)。?
74-UV准直透镜(200-2000 nm)
74-UV是200-2000 nm范围内的石英透镜. 光束经过透镜后，发散角度不超过2°。74-UV可以在UV-VIS或者VIS-NIR应用中调节光束。
透镜外壁上有一白点作为74-UV的标记。?
74-VIS准直透镜(350-2000 nm)
74-VIS是LS-1光源的标准透镜，具有适用于VIS-NIR范围的BK-7透镜。由于散射和不同波长上具有不同折射率，单透镜系统会产生色差。
透镜外壁上有一黄点作为74-VIS的标记。?
74-ACR准直透镜(350-2000 nm)
74-ACR有两片光学透镜粘在一起形成消色差双合透镜，可以矫正球面像差和色差。?
透镜外壁上有两个黄点作为74-ACR的标记。?

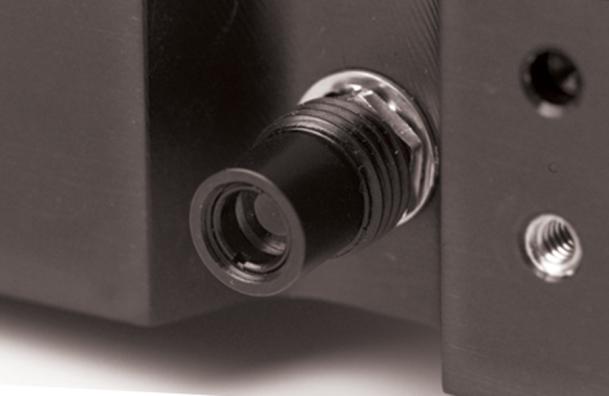

74-DA准直透镜(200-2000 nm)
74-DA准直透镜直接拧在SMA905接头上，可以增加光线的透过率。该透镜收集光后，将其聚焦到光谱仪的狭缝上。?
?
特性?
黑色氧化表层不锈钢
可连接SMA905接头 (也提供1/4" OD FC)
可调焦距
视场可在收敛到发散之间调节(~45°)
Technical Tips
采用单透镜获得的光束发散角 (α) 满足tan(α) = d/f。其中，f透镜焦距，d是狭缝宽度或光纤直径。?
海洋光学所的光纤视场大约是~25°。对于某些实验来说，这可能不是一个佳视场。 但通过准直透镜的调节，可实现大约~ 0° 到 ~45°的视场角。
调节准直透镜时务必小心，因为透镜聚焦有误将造成采样路径长度的改变。?
产品规格
项目： |
74-UV |
74-VIS |
74-DA |
74-ACR |
类型： |
单透镜 |
单透镜 |
单透镜，直连 |
消色差双合透镜 |
直径： |
5 mm |
5 mm |
5 mm |
5 mm |
焦距： ? ? ? ? ? ? ? ? ? ? |
10 mm |
10 mm |
10 mm |
10 mm |
透镜材料： |
f/2熔融石英（Dynasil） |
f/2 BK-7玻璃 |
f/2熔融石英（Dynasil） |
f/2 BaF10和FD10熔融石英 |
波长范围： |
200-2000 nm |
350-2000 nm |
200-2000 nm |
350-2000 nm |
工作温度： ? ? ? ? ? ? ? ? |
150°C |
150°C |
150°C |
150°C |
连接器： |
SMA 905，6.35毫米套圈 |
SMA 905，6.35毫米套圈 |
SMA 905 |
SMA 905，6.35毫米套圈 |
连接器螺纹： |
3/8-24外螺纹 |
3/8-24外螺纹 |
3/8-24外螺纹 |
3/8-24外螺纹 |
1/4-36内螺纹 |
||||
连接： |
光纤 |
光纤 |
光谱仪 |
光纤 |
