DPD腔倾销和脉冲采摘普克尔盒驱动程序
DPD系列驱动器专为广泛的应用和操作模式而设计。 对于标准范围的驱动器，重复频率可高达500 kHz，可达1 MHz，可达3.5 MHz。
?
特征：
o快速HV上升/下降时间<4-8 ns
o高压脉冲幅度高达3.6千伏
o脉冲重复率高达3.5 MHz

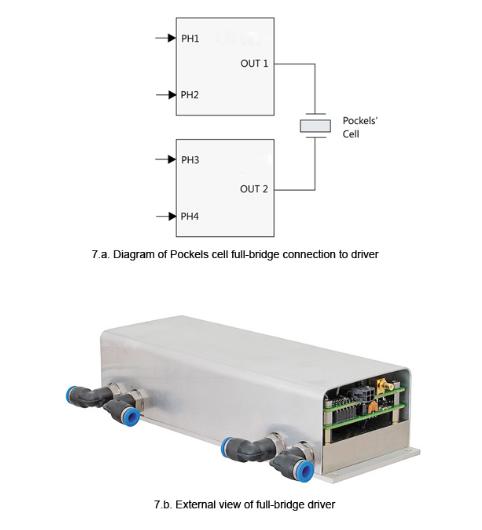

DPD系列驱动器专为广泛的应用和操作模式而设计。对于标准范围的驱动器，重复频率可高达500 kHz，可达1 MHz，可达3.5 MHz。可能的脉冲持续时间的标准范围是从100ns到5μs。它可以使用脉冲再生技术扩展到无穷大。连接图可以是使用独立驱动程序的PUSH-PULL配置，也可以是使用两个驱动程序的一个普克尔斯单元的FULL BRIDGE。全桥配置具有诸如重复频率倍增达到7 MHz速率，脉冲持续时间缩短至零或在普克尔盒上电压倍增等优点。联系我们，获取更多有关您所需的普克尔芯片驱动解决方案的信息和建议。

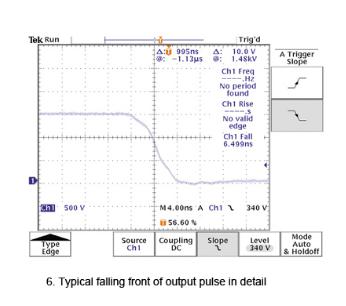

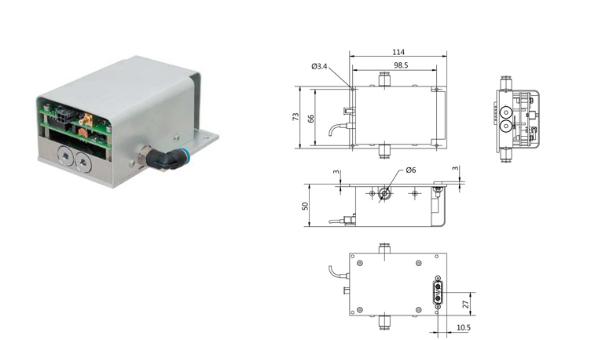

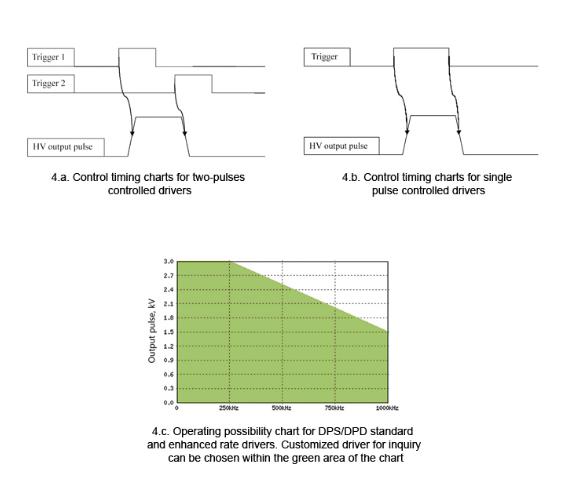

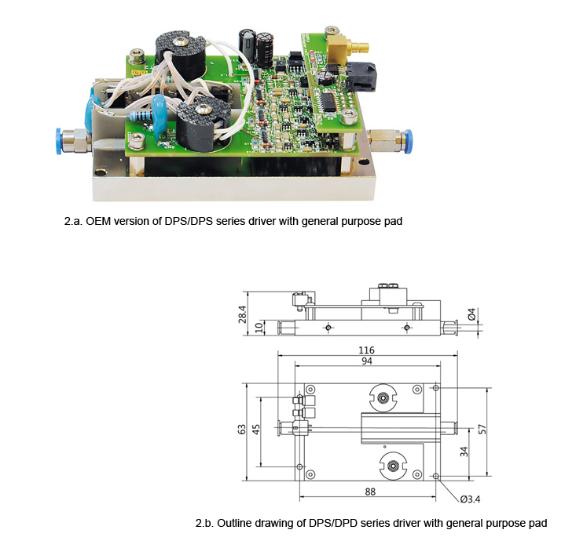

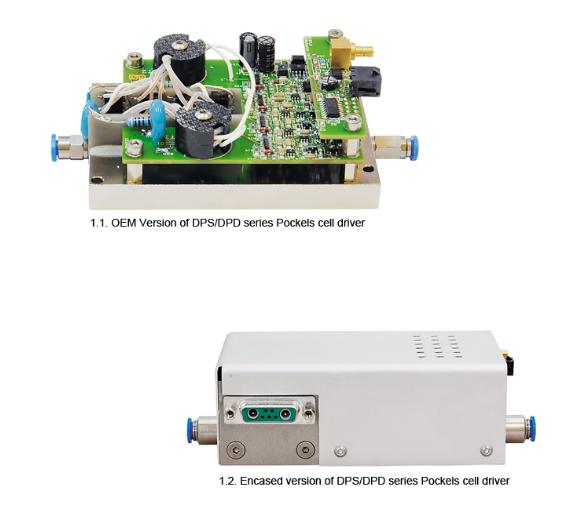

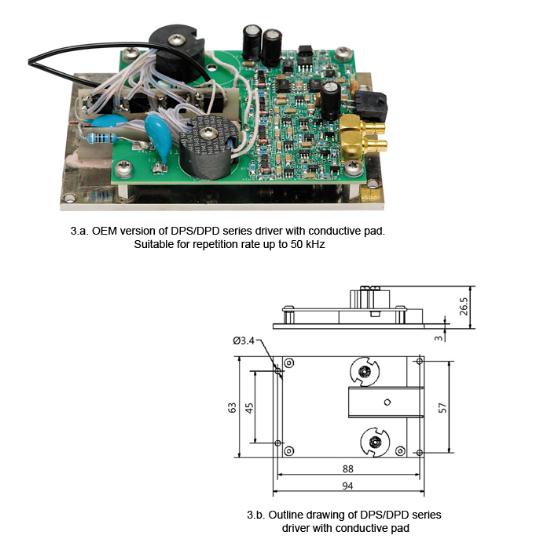

DPS / DPD系列产品有两种版本：“开放式框架”，非常适合OEM制造商将驱动程序集成到自己的系统中，并安装在研究人员的铝制外壳中。将普克尔单元驱动器安装在铝制外壳中解决了两个问题：屏蔽人体和电子器件免受操作普克尔斯单元驱动器的高压影响，并保护驱动器本身免受可能有害的外部接触 - 确保安全操作和驱动器寿命。对于在自己的系统中使用这些驱动程序的研究人员和定制产品制造商来说，这个安装的选项特别方便。
?
单极DPS / DPD驱动器封装版本的配置示例
驱动器的P / N |
DPS-200-3.6-Al |
DPS-250-2.5-Al |
DPS-500-2.5-Al |
DPS-1000-1.8-Al |
大HV额定电压 |
3.8 kV |
2.6 kV |
2.6 kV |
2 kV |
大的高压工作电压 |
3.6 kV |
2.5 kV |
2.5 kV |
1.8 kV |
大HV重复率 |
200 kHz |
250 kHz |
500 kHz |
1000 kHz |
脉冲持续时间 |
100-5000 ns |
100-5000 ns |
100-5000 ns |
100-5000 ns |
HV脉冲上升和下降时间 |
<7 ns |
<6 ns |
<6.5 ns |
<6 ns |
输出极性 |
positive |
positive |
positive |
positive |
HV功耗 |
<65 w |
<40 W |
<90 W |
<80 W |
12V / 24V功耗 |
4 W |
4.5 W |
6 W |
9 W |
冷却 |
water |
|||
?
双极DPS / DPD驱动器封装版本的配置示例
驱动器的P / N |
DPS-250-5.2-Al |
DPS-300-4.6-Al |
DPS-350-4-Al |
DPS-1000-2.9-Al |
大HV额定电压 |
5.3 kV |
4.8 kV |
4.2 kV |
3.0 kV |
大的高压工作电压 |
5.2 kV |
4.6 kV |
4.0 kV |
2.9 kV |
大HV重复率 |
250 kHz |
300 kHz |
350 kHz |
1000 kHz |
脉冲持续时间 |
100-5000 ns |
100-5000 ns |
100-5000 ns |
100-5000 ns |
HV脉冲上升和下降时间 |
<8.2 ns |
<7.5 ns |
<7 ns |
<7.5 ns |
输出极性 |
bipolar |
bipolar |
bipolar |
bipolar |
HV功耗 |
<100 W |
<100 W |
<100 W |
<120 W |
12V / 24V功耗 |
9 W |
9 W |
9 W |
9 W |
冷却 |
Conductive or water |
|||
?
对于DPS / DPD系列驱动程序一般规格
大HV额定电压 |
3.8 kV |
大的高压工作电压 |
<90 % from rated voltage |
HV脉冲上升时间 |
<4-8 ns |
HV脉冲下降时间 |
<4-8 ns |
单个驱动器的HV脉冲持续时间 |
100 - 5000 ns |
全桥配置的大HV脉冲持续时间 |
0-5000 ns |
大HV脉冲重复率 |
>100 ns |
外部触发脉冲持续时间要求 |
3-5 V (50 ? load) |
外部触发脉冲幅度要求 |
<20 ns |
外部触发脉冲上升和下降时间 |
10 cm |
导致普克尔斯细胞的大长度 - 单触发脉冲控制 - 两个触发脉冲控制 |
|
HV脉冲延迟 |
45 ns |
外部供电要求： ? - 高电压供应 - 低电压直流电源 |
|
并非所有的参数组合都可以同时进行。 规格是针对容量<6 pF的普克尔盒。
驱动器需要安装在散热器上（不包括水冷版本）。 在所有操作状态下，散热器的温度必须低于35°C（95°F）。
驱动程序的配置示例
驱动器的P / N |
DPS-50-3.6 |
DPS-200-3.6 |
DPS-250-2.5 |
DPS-400-1.5 |
DPS-500-2.5 |
DPS-1000-1.8 |
大HV额定电压 |
3.8 kV |
3.7 kV |
2.6 kV |
1.6 kV |
2.7 kV |
2 kV |
大的高压工作电压 |
3.6 kV |
3.6 kV |
2.5 kV |
1.5 kV |
2.5 kV |
1.8 kV |
大HV重复率 |
50 kHz |
250 kHz |
250 kHz |
400 kHz |
500 kHz |
1000 kHz |
脉冲持续时间 |
100-5000 ns |
100-5000 ns |
100-5000 ns |
100-5000 ns |
100-5000 ns |
100-5000 ns |
HV脉冲上升和下降时间 |
<7 ns |
<7 ns |
<6 ns |
<5.5 ns |
<6.5 ns |
<6 ns |
输出极性 |
positive |
positive |
positive |
positive |
positive |
positive |
HV功耗 |
<20 W |
<75 W |
<40 W |
<20 W |
<90 W |
<80 W |
12V / 24V功耗 |
1 W |
4 W |
4.5 W |
5.5 W |
6 W |
9 W |
冷却 |
conductive |
conductive or water |
||||
驱动器需要安装在散热器上（不包括水冷版本）。 在所有操作环境下，散热片的温度都必须低于35°C（95°F）。
?
封装版本的单极DPS / DPD驱动器的配置示例
驱动器的P / N |
DPS-200-3.6-Al |
DPS-250-2.5-Al |
DPS-500-2.6-Al |
DPS-1000-1.8-Al |
大HV额定电压 |
3.7 kV |
2.6 kV |
2.7 kV |
2 kV |
大的高压工作电压 |
3.6 kV |
2.5 kV |
2.6 kV |
1.8 kV |
大HV重复率 |
250 kHz |
250 kHz |
500 kHz |
1000 kHz |
脉冲持续时间 |
100-5000 ns |
100-5000 ns |
100-5000 ns |
100-5000 ns |
HV脉冲上升和下降时间 |
<7 ns |
<6 ns |
<6.5 ns |
<6 ns |
输出极性 |
positive |
positive |
positive |
positive |
HV功耗 |
<75 w |
<40 W |
<90 W |
<80 W |
12V / 24V功耗 |
4 W |
4.5 W |
6 W |
9 W |
冷却 |
water |
|||
?

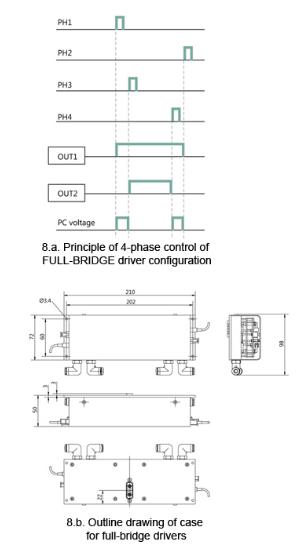

Full-Bridge Version
驱动器的P / N |
2DPS-1000-2.5-Al |
2DPS-2000-1.6-Al |
大HV额定电压 |
DPS-500-2.5 |
DPS-1000-1.6 |
大的高压工作电压 |
2.4 kV |
1.6 kV |
大HV重复率 |
1000 kHz |
2000 kHz |
脉冲持续时间 |
0-5000 ns |
0-5000 ns |
HV脉冲上升和下降时间 |
<6.5 ns |
<6 ns |
输出极性 |
<160 W |
<160 W |
HV功耗 |
Fig. 8.b. |
|
12V / 24V功耗 |
water |
|
冷却 |
? |
|
?
型号 |
描述 |
|---|---|
DPS-50-3.5 |
controlled by 1 sync pulse; 50 kHz max. repetition rate; 3,8 kV max. rated voltage |
DPD-50-3.5 |
controlled by 2 sync pulse; 50 kHz max. repetition rate; 3,8 kV max. rated voltage |
DPS-200-3.5 |
controlled by 1 sync pulse; 200 kHz max. repetition rate; 3,8 kV max. rated voltage |
DPD-200-3.5 |
controlled by 2 sync pulse; 200 kHz max. repetition rate; 3,8 kV max. rated voltage |
DPS-250-2.5 |
controlled by 1 sync pulse; 250 kHz max. repetition rate; 2,6 kV max. rated voltage |
DPD-250-2.5 |
controlled by 2 sync pulse; 250 kHz max. repetition rate; 2,6 kV max. rated voltage |
DPS-400-1.5 |
controlled by 1 sync pulse; 400 kHz max. repetition rate; 1,6 kV max. rated voltage |
DPD-400-1.5 |
controlled by 2 sync pulse; 400 kHz max. repetition rate; 1,6 kV max. rated voltage |
DPS-500-2.5 |
controlled by 1 sync pulse; 500 kHz max. repetition rate; 2,6 kV max. rated voltage |
DPD-500-2.5 |
controlled by 2 sync pulse; 500 kHz max. repetition rate; 2.6 kV max. rated voltage |
DPS-1000-1,8 |
controlled by 1 sync pulse; 1000 kHz max. repetition rate; 2,0 kV max. rated voltage |
DPD-1000-1,8 |
controlled by 2 sync pulse; 1000 kHz max. repetition rate; 2,0 kV max. rated voltage |
DPS-1000-2,7 |
controlled by 1 sync pulse; 1000 kHz max. repetition rate; 2,8 kV max. rated voltage |
DPD-1000-2,7 |
controlled by 2 sync pulse; 1000 kHz max. repetition rate; 2,8 kV max. rated voltage |
?
单极DPS / DPD驱动程序的封装版本
型号 |
描述 |
|---|---|
DPS-200-3.5-Al |
controlled by 1 sync pulse; 200 kHz max. repetition rate; 3,8 kV max. rated voltage; encased version |
DPD-200-3.5-Al |
controlled by 2 sync pulse; 200 kHz max. repetition rate; 3,8 kV max. rated voltage; encased version |
DPS-250-2.5-Al |
controlled by 1 sync pulse; 250 kHz max. repetition rate; 2,6 kV max. rated voltage; encased version |
DPD-250-2.5-Al |
controlled by 2 sync pulse; 250 kHz max. repetition rate; 2,6 kV max. rated voltage; encased version |
DPS-500-2.5-Al |
controlled by 1 sync pulse; 500 kHz max. repetition rate; 2,6 kV max. rated voltage; encased version |
DPD-500-2.5-Al |
controlled by 2 sync pulse; 500 kHz max. repetition rate; 2,6 kV max. rated voltage; encased version |
DPS-1000-1.8-Al |
controlled by 1 sync pulse; 1000 kHz max. repetition rate; 2 kV max. rated voltage; encased version |
DPD-1000-1.8-Al |
controlled by 2 sync pulse; 1000 kHz max. repetition rate; 2 kV max. rated voltage; encased version |
?
双极DPS / DPD驱动器的封装版本
型号 |
描述 |
|---|---|
DPS-250-5.2-Al |
controlled by 1 sync pulse; 250 kHz max. repetition rate; 5,3 kV max. rated voltage; encased version |
DPD-250-5.2-Al |
controlled by 2 sync pulse; 250 kHz max. repetition rate; 5,3 kV max. rated voltage; encased version |
DPS-300-4.6-Al |
controlled by 1 sync pulse; 300 kHz max. repetition rate; 4,8 kV max. rated voltage; encased version |
DPD-300-4.6-Al |
controlled by 2 sync pulse; 300 kHz max. repetition rate; 4,8 kV max. rated voltage; encased version |
DPS-350-4-Al |
controlled by 1 sync pulse; 350 kHz max. repetition rate; 4,2 kV max. rated voltage; encased version |
DPD-350-4-Al |
controlled by 2 sync pulse; 350 kHz max. repetition rate; 4,2 kV max. rated voltage; encased version |
DPS-1000-2.9-Al |
controlled by 1 sync pulse; 1000 kHz max. repetition rate; 2,8 kV max. rated voltage; encased version |
DPD-1000-2.9-Al |
controlled by 2 sync pulse; 1000 kHz max. repetition rate; 2,8 kV max. rated voltage; encased version |
?
Full-Bridge Version
型号 |
描述 |
|---|---|
2DPS-1000-2.5-Al |
controlled by 1 sync pulse; 1000 kHz max. repetition rate; encased version |
2DPD-1000-2.5-Al |
controlled by 2 sync pulse; 1000 kHz max. repetition rate; encased version |
2DPD-2000-1.6-Al |
controlled by 2 sync pulse; 2000 kHz max. repetition rate; encased version |
2DPS-2000-1.6-Al |
controlled by 1 sync pulse; 2000 kHz max. repetition rate; encased version |
