紧凑型高倍率双远心镜头
紧凑型高倍率双远心镜头系列为小视场高倍率镜头，倍率覆盖0.5X，1.0X，2.0X，3.5X，标准的C接口，为小尺寸测量提供合适的选项。 产品特点 1， 2/3”像面设计，大成像面达11mm 2，倍率覆盖0.5X，1.0X，2.0X，3.5X 3，设计紧凑，节约空间 4，可满足简单的小尺寸测量应用
?
特征
尺寸表
Image Sensor |
Image Circle |
Horizontal |
Vertical |
1/4" |
Φ4.0mm |
3.2mm |
2.4mm |
1/3" |
Φ6.0mm |
4.8mm |
3.6mm |
1/1.8" |
Φ9.0mm |
7.1mm |
5.3mm |
2/3" |
Φ11.0mm |
8.8mm |
6.6mm |
1" |
Φ16.0mm |
12.8mm |
9.6mm |
4/3" |
Φ22.0mm |
17.6mm |
13.2mm |
全画幅 |
Φ43.0mm |
36mm |
24mm |

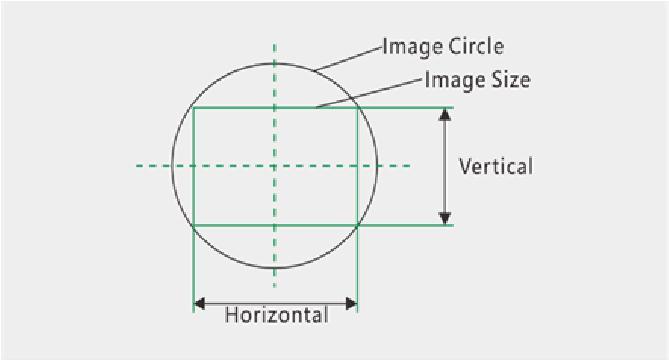

面积示意图
|
感光器尺寸比例大小
|
?
产品编号 |
产品名称 |
F/# |
大传感器尺寸 |
工作距离 |
放大倍率 |
610030 |
0.5X 工作距离 130mm 2/3" 同轴 远心镜头? |
12.00 |
2/3" |
130mm |
0.5X |
610031 |
0.5X 工作距离 130mm 2/3" 非同轴 远心镜头 |
12.00 |
2/3" |
130mm |
0.5X |
610032 |
1X 工作距离 130mm 2/3" 同轴 远心镜头 |
12.00 |
2/3" |
130mm |
1X |
610033 |
1X 工作距离 130mm 2/3" 非同轴 远心镜头 |
12.00 |
2/3" |
130mm |
1X |
610034 |
2X 工作距离 130mm 2/3" 同轴 远心镜头 |
16.00 |
2/3" |
130mm |
2X |
610035 |
2X 工作距离 130mm 2/3" 非同轴 远心镜头 |
16.00 |
2/3" |
130mm |
2X |
610036 |
3.5X 工作距离 130mm 2/3" 同轴 远心镜头 |
24.00 |
2/3" |
130mm |
3.5X |
610037 |
3.5X 工作距离 130mm 2/3" 非同轴 远心镜头 |
24.00 |
2/3" |
130mm |
3.5X |
