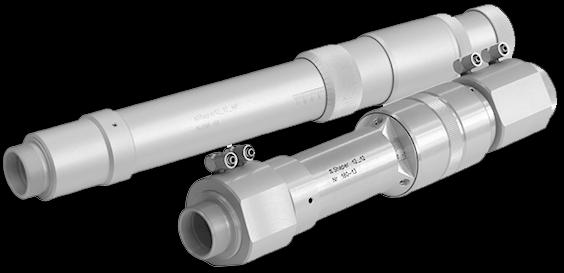

光束整形器πShaper12_12系列
适用于UV，Visual和NIR的激光束整形系统
光束整形器πShaper12_12系列
在开发πShaper12_12系统时，考虑了基于UV激光器以及短脉冲Ti：Sapphire激光器的应用的重要的特定需求。
应用范围：
?自由电子激光器
?荧光技术
?飞板技术
?展示制作技术
?质谱法
?超短脉冲激光泵浦
?MOPA技术
?材料加工
技术指标
适用于所有πShaper12_12型号 |
|||||
输入光束 |
TEM00或具有高斯或类似强度分布图的多模 |
||||
输出光束 |
?准直 ?平顶，均匀度在5％以内 ?高边缘陡度 |
||||
其他特性 |
?紧凑的设计适合科学和工业应用 ?高电阻，适用于高峰值功率脉冲激光器 ?水冷，CW（或平均）功率> 500 W的选项 ?工作距离长 ?保护窗口，可选 |
||||
安装 |
?输入：外螺纹M27x1 ?输出：外螺纹M33x1 ?适配器M33x1-> M27x1（外部） |
||||
πShaper12_12功能 |
|||||
型号 |
输入1 /e2?，mm |
输出FWHM?，mm |
可用波长范围，nm |
尺寸D / L，mm |
基于的应用 |
_1064 |
collimated |
12.4 |
1020 - 1100 |
49 / 270 |
Nd:YAG, Fiber lasers, |
_1064_HP |
collimated |
12.0 |
42 / 358 |
||
_1064_HP_W |
collimated |
12.0 |
49 / 360 |
High-Power USP lasers |
|
_1064_C |
divergent |
12.0 |
42 / 285 |
Nd:YAG, Fiber lasers, |
|
_TiS_HP |
collimated |
12.0 |
700 - 900 |
42 / 358 |
Ti:Sapphire lasers, |
_532 |
collimated |
11.8 |
515 - 550 |
49 / 270 |
2nd |
_532_HP |
collimated |
11.8 |
42 / 358 |
||
_355_HP |
collimated |
11.3 |
330 - 380 |
42 / 358 |
3rd |
_325 |
collimated |
11.4 |
305 - 345 |
49 / 270 |
UV Lasers |
_266 |
collimated |
10.6 |
250 - 270 |
42 / 285 |
4th |
_266_HP |
collimated |
10.6 |
42 / 358 |
||
_266_C |
divergent |
12.0 |
42 / 285 |
||
*-基本型号是伽利略型望远镜（无内部焦点）， 索引为_HP的型号是适用于高峰值功率激光器的版本， 索引为_C的模型是没有内部焦点的准直器。 |
|||||
πShaper_12_12操作的基本原理：
??πShaper将高斯或类似强度的源激光束转换为平顶光束；
?可以使用TEM00或具有高斯或类似强度分布图的多模；
?消色差设计为特定波长范围提供了这种转换；
?伽利略设计，因此没有光束的中间聚焦；
?πShaper12_12系统有两种版本：望远镜和准直仪，请查看说明；
?随着输入光束尺寸的改变，输出光束轮廓也将改变。
?更改输入光束的形状时，可以调整π形状以提供平顶输出轮廓，这种调整是通过更改源光束的直径来实现的；
?也提供用于其他波长范围的πShaper12_12版本。
?
