3D ProfileMaster - 3D 非接触式量测仪
09IAE-909020-G-3D
09IAE-303010-G-3D
09IAE-303010-A-3D
3D ProfileMaster 是一台高精度的同轴雷射表面量测系统，此系统核心采用以色列同轴雷射探头，可在多种不同材质表面上进行三轴的量测与成像，可根据不同应用提供研究、量测与审查等任务，并保持高精度的真实效能。
此同轴雷射可依照待测物的高低差搭配不同的镜头，量测范围可从0.12mm 180m 并达到微米等级的量测精度。 X、Y、Z 三轴为电控移动, 提供简易的软体操作使量测过程简易化，并何依照您的需求提供客制化软体服务，大大节省量测与报告制作时间。强大的量测能力像是透明玻璃镜片、高反射金属、塑胶、深色橡胶、电路板、液体等等都可帮您达到佳的量测效果。
3D ProfileMaster 提供半径、直径、角度、高度、孔/ 沟深度、曲度、球形曲度、距离与全3D 的CAD(ComputerAided Design) 比较等其他量测功能。
3D ProfileMaster - 3D 非接触式量测仪
软体功能
＊表面粗糙度
＊深度（高度、厚度）
＊长宽尺寸
＊角度
＊曲率半径
产品特色
＊复杂几何图形之3D 量测
＊共线技术能应付盲孔
＊即时在线量测
＊可替换之物镜(16 to 250mm)
＊手机玻璃厚度
＊镀膜检测
＊量测速度3000 ~ 9000Hz
量测技术 - *的能力
Conoscopic Holography 是利用光学干涉方式量测物体表面三维变化，使用同轴共线收光方式可以量测到表面复杂的几何图形及深度过深的孔洞( 孔深比1:10 )，搭配高频的扫描速度收集大量的单点资料使每次量测更加，针对不同材质，斜面，曲面，几何图形，皆可量测

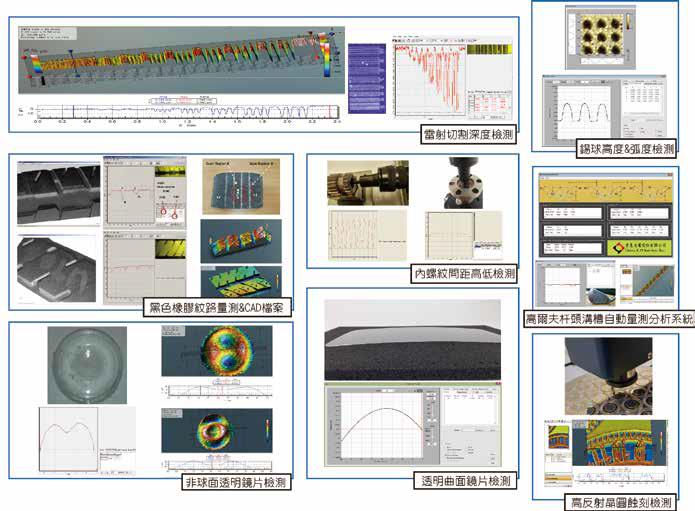

3D 量测应用
硬体规格
柜面尺寸 |
390 x 390mm / 510 x 510mm / 900 x 900mm |
行程 |
150mm / 300mm / 900mm |
解析度 |
up to 0.1um |
重复精度 |
± 1 count, depends on encoder resolution |
Z Stage
行程 |
100 mm |
解析度 |
0.01mm |
底座 |
花岗岩或组合型铝座 |
电源需求 |
110V/220V |
偵測器規格
Scanner Type |
Lens Size |
Precision |
Working range(mm) |
Repeatability(um) |
Laser spot size(um) |
Cover angle(deg) |
R type for Reflective |
25mm |
0.5um |
1 |
0.06 |
< 5 |
5 |
50mm |
2um |
5 |
0.1 |
16 |
3 |
|
C type for Diffusive |
25mm |
3um |
1.8 |
0.06 |
27 |
150 |
50mm |
6um |
8 |
0.1 |
37 |
170 |
|
75mm |
10um |
18 |
0.3 |
47 |
170 |
* Higher working ranges are available.
