UTR 精密钢旋转台
UTR 系列旋转台是精密运动和稳健设计的较佳结合，其标准版本和低配版本都能提供 4 种规格的 360°/4° 粗调/细调行程。这些平台具有高达 180 磅的载重能力，是要求各个组件以高精度移动的系统的理想选择。
?钢结构，具有较高载重能力
?可锁定的 360°粗略运动/4°精细运动
?灵敏度高于 6 弧秒
?有四种不同的尺寸
?薄型版本
UTR 精密钢旋转台
产品型号
对比 |
型号 |
直径 |
高度 |
负载 |
螺纹类型 |
|
M-UTR46 |
46 mm |
33 mm |
30 N |
M4 and M6 |
|
M-UTR46S |
46 mm |
23 mm |
30 N |
M4 and M6 |
|
M-UTR80 |
79 mm |
40 mm |
200 N |
M4 and M6 |
|
M-UTR80S |
79 mm |
23 mm |
200 N |
M4 and M6 |
|
M-UTR120 |
119.5 mm |
50 mm |
500 N |
M6 |
|
M-UTR160 |
159 mm |
68 mm |
800 N |
M6 |
注释:
这些旋转台包括一个调节螺钉。
我们还提供这些阶段的Aperture版本。
产品规格
型号 |
|
|
|
|
|
随附的促动器 |
Adjustment Screw |
Adjustment Screw |
Adjustment Screw |
Adjustment Screw |
Adjustment Screw |
粗调行程 |
360° |
360° |
360° |
360° |
360° |
细调行程 |
4° |
4° |
4° |
4° |
4° |
刻度 |
2° |
2° |
1° |
1° |
1° |
游标 |
30 arc min |
30 arc min |
1 arc min |
1 arc min |
1 arc min |
负载 |
30 N |
30 N |
200 N |
500 N |
800 N |
螺纹类型2 |
8-32 and 1/4-20 |
8-32 and 1/4-20 |
8-32 and 1/4-20 |
1/4-20 |
1/4-20 |
直径 |
46 mm |
46 mm |
79 mm |
119.5 mm |
159 mm |
高度 |
33 mm |
23 mm |
40 mm |
50 mm |
68 mm |

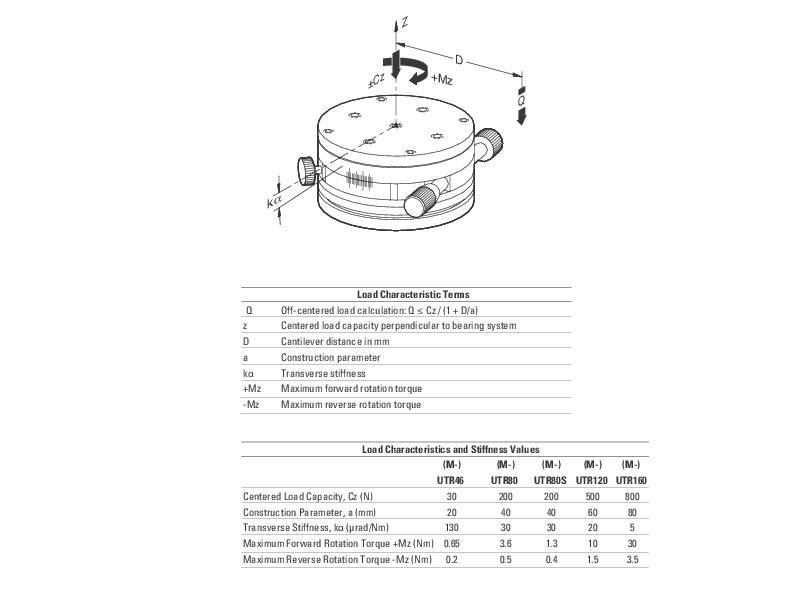

灵敏度 |
6 arc sec |
6 arc sec |
4 arc sec |
2.5 arc sec |
2 arc sec |
分辨率 |
0.5° |
0.5° |
0.017° |
0.017° |
0.017° |
较大驱动扭矩 |
0.65 Nm |
0.65 Nm |
3.6 Nm |
10 Nm |
30 Nm |
较大反向驱动扭矩 |
0.2 Nm |
0.2 Nm |
0.5 Nm |
1.5 Nm |
3.5 Nm |
横向刚度 |
130 μrad/Nm |
130 μrad/Nm |
30 μrad/Nm |
20 μrad/Nm |
5 μrad/Nm |
摆动 |
±100 μrad |
±100 μrad |
±60 μrad |
±50 μrad |
±40 μrad |
材料 |
Steel |
Steel |
Steel |
Steel |
Steel |
重量 |
0.3 kg |
0.3 kg |
0.8 kg |
2.1 kg |
5 kg |
注释:
M-公制版本和S-低调版本与所示的英制版本具有相同的规格。
1.此平台的“ S”低调版本为23毫米高度。
2. M-UTR46和M-UTR80级具有M4和M6线程。 M-UTR120和M-UTR160级具有M6线程。
特征
360°粗略旋转 - 4°精细旋转 |
|
利用侧面安装的离合器旋钮，可实现在整个 360°（以 1°增量标记）范围内连续自由旋转， 位移台主体上具有额外的游标刻度。灵敏度范围为 2 至 6 弧秒，具体取决于型号。 |
|
桌子安装 |
垂直方向立柱安装 |
|
|

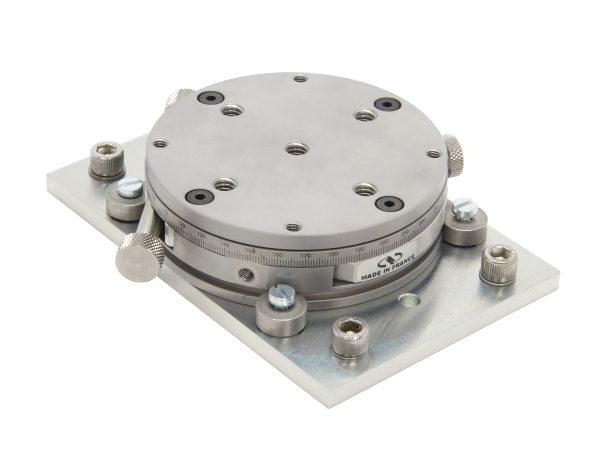

UTR系列位移台可以使用可选的PBN系列基板在桌面安装。 平台通过随附的BR系列安装线束通过底座附近的舞台卡圈进行安装。 照片中显示的是安装在M-PBN8底板上的UTR80S。 桌面安装的替代解决方案是在无法使用基板时使用BR-U安装线束。 |
尽管较通常水平安装它们，但（M-）UTR80S薄型旋转位移台 可以使用位于位移台侧面的M4螺纹孔以垂直方向进行后期安装。 照片中显示的是安装在1英寸光学基座上的UTR80S。 |
低调版本 |
中心光圈版本 |
|
|

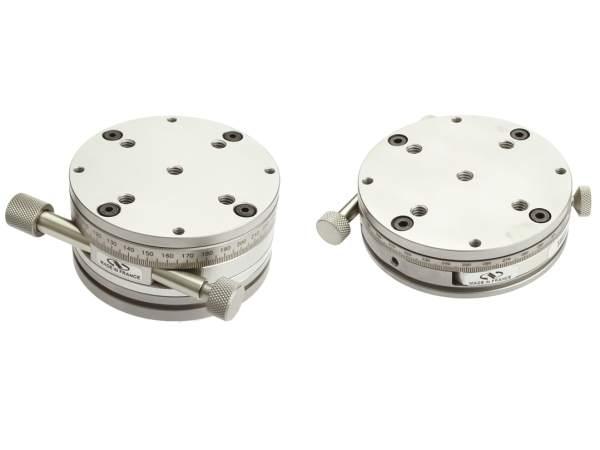

UTR46S和UTR80S提供了UTR精密钢制旋转台的薄型版本， 每个公制版本也提供M-UTR46S和M-UTR80S。 这些低调的工作台节省了实验室空间，并使光学器件和激光器更靠近工作台。 |
我们还提供带有中心孔的UTR-A系列手动旋转平台， 可通过旋转轴进行光学访问或安装光学组件， 以轻松集成至激光成像或显微镜等系统。 |
与线性平移台集成 |
与倾斜平台集成 |
|
|

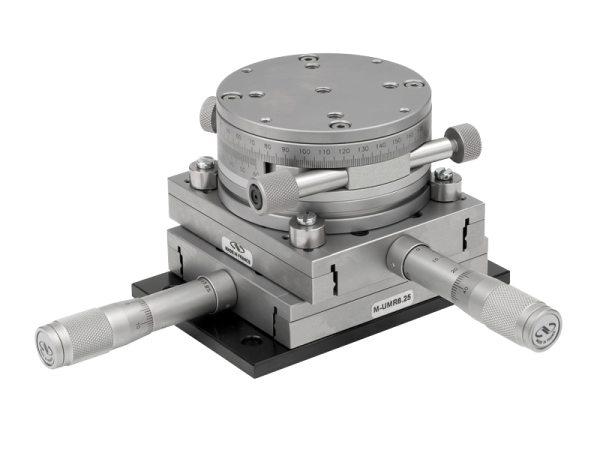

UTR旋转位移台与高负载，双列球轴承UMR线性位移台兼容， 可构建如图所示的X，Y，θz位移台的配置可能性。 这里显示的是安装在两个UMR8.25顶部的UTR80。 |

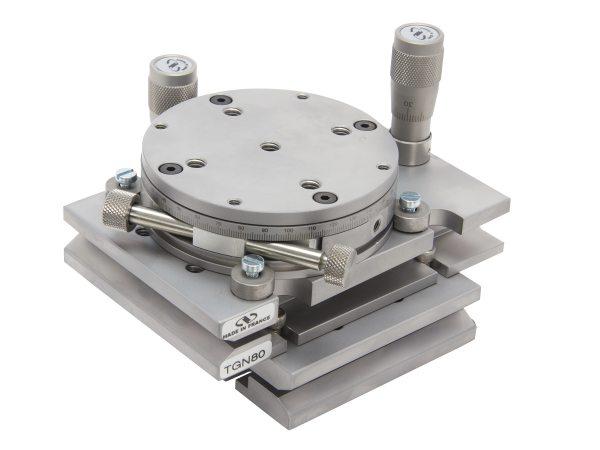

UTR舞台，以允许安装到各种不同的舞台。 此处显示的是UTR80S，它安装在两个TGN80倾斜平台上， 可以完成俯仰，偏航和侧倾调整。 |
轻松组合，实现多轴运动 |
|
UTR钢制旋转平台与尺寸匹配的UMR钢制线性平台， TGN系列倾斜平台和MVN精密垂直平台兼容 （例如，带UMR8.25和TGN80的UTR80或带TGN120和MVN120的UTR120）。 它们可以组合以提供多轴运动，并且可以轻松地适应特定系统的需求。 图中显示了使用两个UMR8.25，两个TGN80， 一个UTR80S和一个MVN80的六轴手动定位系统。 （提示：首先从Y平台的背面组装Y＆Z平台，然后从X的背面将X平台连接到YZ。 在两个步骤中，都需要将UMR平台的托架平移到行程范围的每一端以显示 检修孔， 请参阅UMR工作台XY装配视频。） |
全不锈钢结构 |
钢结构提供高负载能力和平稳的旋转 |
|
|
|
UTR工作台由不锈钢制成，以提供坚固的机架，中心负载能力高达800N。 轴承已预加载到精密磨削的工具钢座圈中，以较小的偏心率实现平滑，准确的轨迹。 |
|
?
