配有 CONEX 控制器的直流伺服线性平移台

对比

型号

CONEX-MFACC电动线性平台，MFA-CC与CONEX-CC控制器相集成

行程范围

25 mm

较小位移增量

0.10 μm

驱动方式

DC servo

滚转顺应性

60 μrad/Nm

位移台类型

MFA-CC

俯仰顺应性

10 μrad/Nm

轴向负载

10 N

限位开关

Optical

轴向负载，反向

-10 N

原点重复精度

±2.5 μm

中心负载

50 N

电缆长度

3 m

较大速度

2.5 mm/s

计算机接口

USB

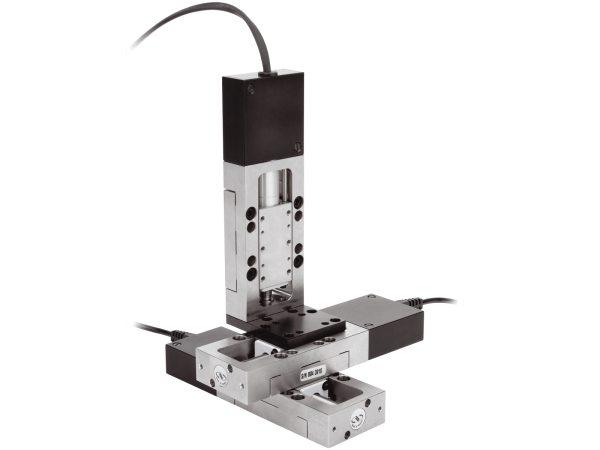

可扩展架构

CONEX-MFACC 可进行菊瓣式连接以创建多轴系统。

为了更加方便，可以使用可选的 CONEX-PS-CB 串联电源线为较多 5 个模块供电。

这样便可实现简易的低成本多轴系统。

此外，还可以通过 CONEX-IOD 使控制器实现模拟和数字输入。

紧凑型控制器和平台

在尺寸方面，CONEX-CC 控制器相当于一副 93 x 53 x 23 mm 的牌。

可以在 CONEX-BP 底座上安装 6 个独立的控制器。

CONEX-MFACC 是空间受限应用的理想选择。

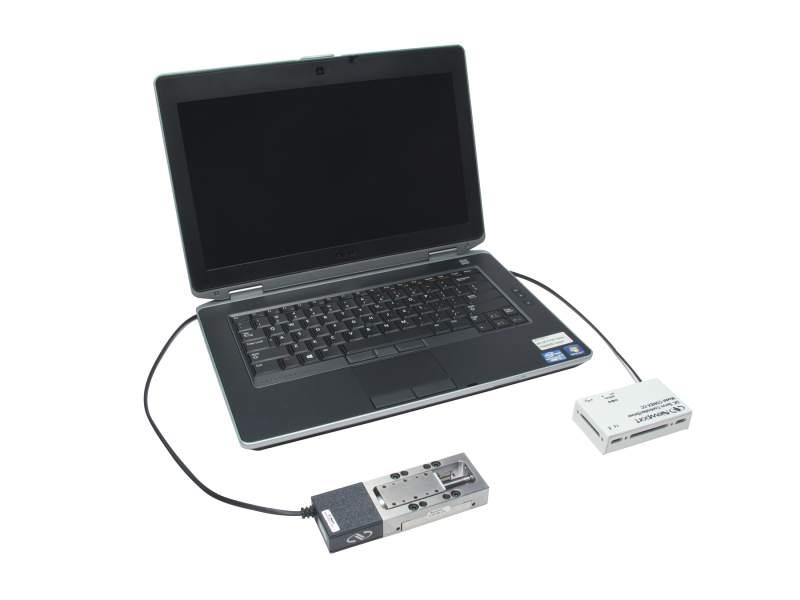

通过 USB 与 PC 进行通信

CONEX 控制器和 PC 之间的通信通过集成 USB 接口实现，

提供无处不在的迅捷通信协议。对于 OEM 或安全敏感的应用，

RS-232 和 RS-485 可嵌入该控制器上。

全钢位移台

MFA 的全钢机身允许使用更为紧凑的设计，

使之具有出色的刚度重量比、提升热稳定性和载重能力。

具备众多语言选项的简易编程

线性放大器

通过使用助记型 ASCII 命令简化应用程序编程。

Newport 提供了一款免费 GUI，

允许用户访问并执行 60 余项直观的 ASCII 命令。

或者，可以使用 LabVIEW? 的附加驱动器以及有关其他语言的通信 DLL。

CONEX-CC 低噪声线性放大器为低功率直流电机提供了较佳驱动解决方案；

可提供更平滑的运动、降低电气噪声并显著减少电机发热。

开箱即用的控件

完成您的Conex系统

为了实现开箱即用的控制，

CONEX-CC 经过预先配置，并配有运动装置。

要开始移动样品或传感器，

只需插入电源、连接 USB 通信并启动免费的运动 GUI。

CONEX-PS是为您的Conex设备供电的要条件，

并且需要单独购买。

所提供的电源可以使用可选的CONEX-PS-CB电源链电缆由模块共享。

该套件随附一根电缆，可以单独购买其他电缆。

我们还提供CONEX-BP基板，

该基板用于安全地安装多达6个CONEX-AGP运动控制器，

以节省空间并为您带来便利。

对比

描述

CONEX-BP基板，安装多个 CONEX? 控制器

CONEX-PS电源，24 VDC，CONEX? 运动控制器

CONEX-PS-CB
1电源链电缆，长度 100 mm，CONEX?
