保偏色散补偿光纤
Thorlabs保偏色散补偿光纤概述：
特性
?色散和色散斜率匹配标准的1550 nm PM光纤
?经过优化适合慢轴光传播
Thorlabs保偏色散补偿光纤应用
?脉冲展宽或脉冲压缩光纤
?光学计时分配系统
?通信

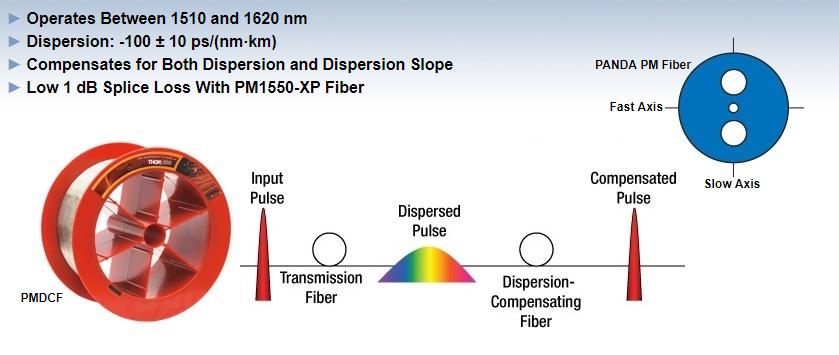

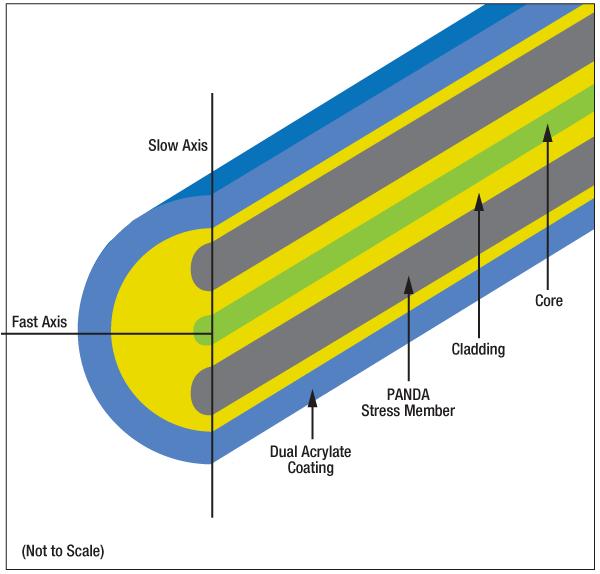

?Thorlabs的PMDCF色散补偿光纤(DCF)补偿nm波长范围内标准PM光纤的色散和色散斜率。亚皮秒脉冲传输损耗低，且没有由色散引起的脉冲展宽，同时保持线性偏振。这种光纤具有与纤芯平行的PANDA应力杆支撑，其施加应力，在光纤的纤芯内产生双折射，实现保偏工作，于慢轴光传播。
?PMDCF兼容典型的光纤接头和终端工具；但是，由于模场直径不匹配，PMDCF DCF与标准光纤之间的耦合损耗可以高达3 dB。不过，通过创建链路，即，将PMDCF与PM光纤(比如PM1550-XP)熔接，可以实现低1 dB的损耗。由于存在高度掺杂的沟槽，且模式分布对折射率分布微小畸变的灵敏度高，因此，熔接任何DCF都很有挑战性。
?示例应用包括使用PMDCF大程度地减少因偏振模式色散引起的脉冲延迟，以及用于光学计时分配系统的长距离传播。此外，这种光纤可用作全光纤超快带放大激光系统中的脉冲展宽器和脉冲压缩器，这些系统中通常选择PM光纤，以保持整体的系统稳定性。
?这种光纤也可作为跳线，与2 m或5 m长的FC/APC PM1550-XP跳线一起使用。
PMDCF |
|
Dispersion Specifications @ 1550 nm |
|
Dispersiona |
-100 ± 10 ps/(nm?km) |
Dispersion Slopea |
-0.34 ps/(nm2?km) |
Relative Dispersion Slopea |
0.0034 ± 0.0004 nm-1 |
Group Velocity Dispersiona |
1.275 x 105 |
β3/β2a |
-25 fs |
Optical Specifications |
|
Operating Wavelength, Slow Axis |
nm |
Mode Field Diameterb |
5 μm |
Effective Areab |
20 μm2 |
Cut-off Wavelength, Slow Axis |
1400 nm |
Attenuation |
0.40 dB/km (Typical) |
Beat Lengthb |
5 mm |
Differential Group Delayb |
2 ps/m |
Splicing Loss, Directb,c |
1 dB |
General Specifications |
|
Core Diameter |
Proprietaryd |
Numerical Aperture @ 1550 nm |
Proprietaryd |
Cladding Diametere |
125 μm ± 1.5 μm |
Coating Diametere |
250 |
a?这些代表沿慢轴的典型值。
b?1550 nm下的典型值
c?PM1550-XP和PMDCF光纤之间
d?很抱歉，我们无法提供这项专有信息。
e?典型值
?
保偏色散补偿光纤，nm
产品型号 |
公英制通用 |
PMDCF |
保偏色散补偿光纤，nm，5 μm MFD |
