CompactTL?远心镜头
（1）超紧凑设计
（2）适用于批量检测应用
（3）可选各种工作距离和放大倍率
TECHSPEC? CompactTL?远心镜头具有超紧凑设计，适用于空间受限的应用。 这款镜头可用于2/3”传感器，提供各种工作距离和放大倍率。 无论是单个购买还是批量集成，这款镜头都能为您提供高性价比。 TECHSPEC? CompactTL?远心镜头拥有优异的远心度和低畸变，非常适合集成到测量系统中。另外，它还拥有固定光圈和可锁定焦距，使得这款镜头非常适用于工厂车间和装配生产线，因为它们无论何时都能保持稳定性能。
?
主要放大倍率 PMAG |
大摄像机传感器格式 |
FOV @ Max Sensor Format, H x V (mm) |
方式 |
工作距离 (mm) |
产品号 |
1X |
2/3" |
8.8 x 6.6 |
- |
40 |
#63-745 |
1X |
2/3" |
8.8 x 6.6 |
In-Line Illumination |
40 |
#67-319 |
2X |
2/3" |
4.4 x 3.3 |
- |
40 |
#63-746 |
2X |
2/3" |
4.4 x 3.3 |
In-Line Illumination |
40 |
#67-320 |
3X |
2/3" |
2.9 x 2.2 |
- |
40 |
#63-747 |
3X |
2/3" |
2.9 x 2.2 |
In-Line Illumination |
40 |
#67-321 |
4X |
2/3" |
2.2 x 1.6 |
- |
40 |
#63-748 |
4X |
2/3" |
2.2 x 1.6 |
In-Line Illumination |
40 |
#67-322 |
0.5X |
2/3" |
17.6 x 13.2 |
- |
65 |
#63-741 |
0.5X |
2/3" |
17.6 x 13.2 |
In-Line Illumination |
65 |
#67-310 |
0.8X |
2/3" |
11.0 x 8.2 |
- |
65 |
#63-742 |
0.8X |
2/3" |
11.0 x 8.2 |
In-Line Illumination |
65 |
#67-311 |
1X |
2/3" |
8.8 x 6.6 |
- |
65 |
#63-733 |
1X |
2/3" |
8.8 x 6.6 |
In-Line Illumination |
65 |
#67-312 |
2X |
2/3" |
4.4 x 3.3 |
- |
65 |
#63-734 |
2X |
2/3" |
4.4 x 3.3 |
In-Line Illumination |
65 |
#67-313 |
3X |
2/3" |
2.9 x 2.2 |
- |
65 |
#63-735 |
3X |
2/3" |
2.9 x 2.2 |
In-Line Illumination |
65 |
#67-314 |
4X |
2/3" |
2.2 x 1.6 |
- |
65 |
#63-736 |
4X |
2/3" |
2.2 x 1.6 |
In-Line Illumination |
65 |
#67-315 |
6X |
2/3" |
1.5 x 1.1 |
- |
65 |
#63-743 |
6X |
2/3" |
1.5 x 1.1 |
In-Line Illumination |
65 |
#67-316 |
8X |
2/3" |
1.1 x 0.8 |
- |
65 |
#63-744 |
8X |
2/3" |
1.1 x 0.8 |
In-Line Illumination |
65 |
#67-317 |
0.5X |
2/3" |
17.6 x 13.2 |
- |
110 |
#63-729 |
0.5X |
2/3" |
17.6 x 13.2 |
In-Line Illumination |
110 |
#67-303 |
0.75X |
2/3" |
11.7 x 8.8 |
- |
110 |
#63-730 |
0.75X |
2/3" |
11.7 x 8.8 |
In-Line Illumination |
110 |
#67-304 |
1X |
2/3" |
8.8 x 6.6 |
- |
110 |
#63-731 |
1X |
2/3" |
8.8 x 6.6 |
In-Line Illumination |
110 |
#67-305 |
2X |
2/3" |
4.4 x 3.3 |
- |
110 |
#63-732 |
2X |
2/3" |
4.4 x 3.3 |
In-Line Illumination |
110 |
#67-306 |
3X |
2/3" |
2.9 x 2.2 |
- |
110 |
#63-738 |
3X |
2/3" |
2.9 x 2.2 |
In-Line Illumination |
110 |
#67-307 |
1X |
2/3" |
8.8 x 6.6 |
- |
220 |
#33-096 |
1X |
2/3" |
8.8 x 6.6 |
In-Line Illumination |
220 |
#33-110 |
1X |
2/3" |
8.8 x 6.6 |
- |
300 |
#33-100 |
1X |
2/3" |
8.8 x 6.6 |
In-Line Illumination |
300 |
#33-114 |
2X |
2/3" |
4.4 x 3.3 |
- |
300 |
#33-101 |
2X |
2/3" |
4.4 x 3.3 |
In-Line Illumination |
300 |
#33-115 |
订购信息：
1X, 40mm WD CompactTL? ecentric Lens
库存#63-745技术参数与相关资料
滤波器螺纹 |

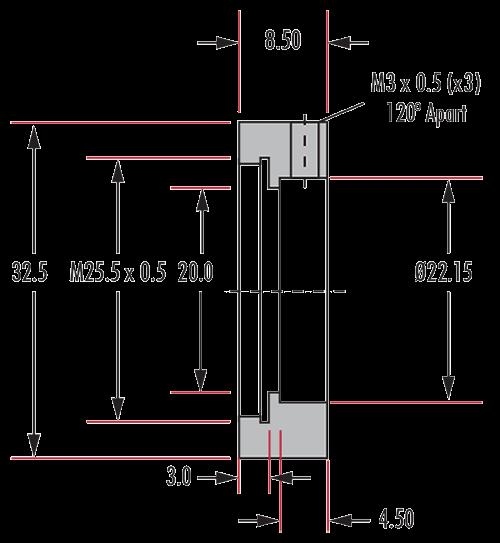

Adapter?#88-212?Required |
主要放大倍率 PMAG |
1X |
工作距离 (mm) |
40 |
工作距离容差 (mm) |
±1 |
类型 |
ecentric Lens |
视场深度 (mm) |
±0.5mm (20% @ 20 lp/mm) |
视场, 2/3" 传感器 |
8.8mm |
视场, 1/2" 传感器 |
6.4mm |
视场, 1/3" 传感器 |
4.8mm |
大摄像机传感器格式 |
2/3" |
孔径 (f/#) |
f/11 |
数字孔径 NA, 对象侧 |
0.045 |
大直径 (mm) |
18 |
突出螺纹的长度 (mm) |
50 |
Typical Distortion @ 588nm (%) |
<0.035 |
Typical ecentricity @ 588nm (°) |
? |
| ? | ? |
Number of Elements (Groups) |
5 (4) |
涂层 |
MgF2 |
重量 (g) |
31 |
支架 |
C-Mount |
涂层规格 |
λ/4 MgF2 @ 550nm |
RoHS |
符合标准 |
?

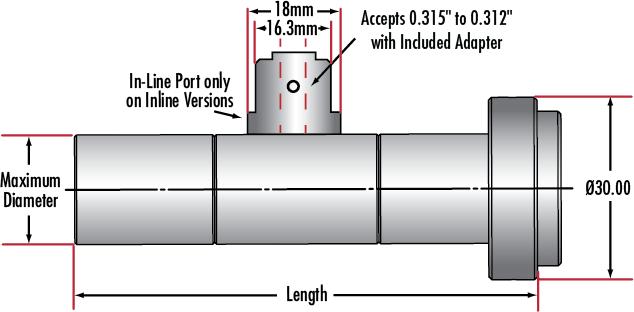

1X内联紧凑型远心镜头，40mm工作距离
库存#67-319技术参数与相关资料
滤波器螺纹 |

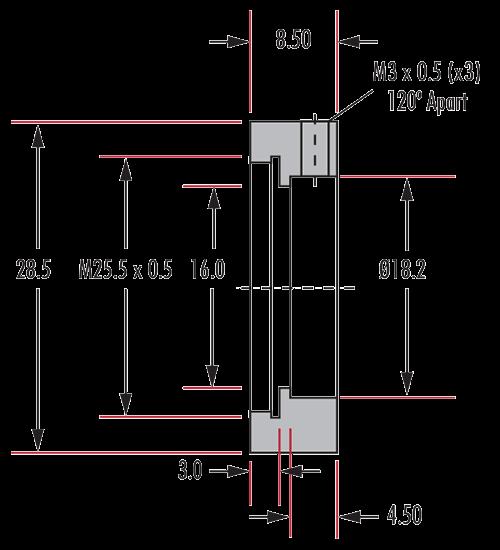

Adapter?#88-212?Required |
方式 |
In-Line Illumination |
主要放大倍率 PMAG |
1X |
工作距离 (mm) |
40 |
工作距离容差 (mm) |
±1 |
类型 |
ecentric Lens |
视场深度 (mm) |
±0.5mm (20% @ 20 lp/mm) |
视场, 2/3" 传感器 |
8.8mm |
视场, 1/2" 传感器 |
6.4mm |
视场, 1/3" 传感器 |
4.8mm |
大摄像机传感器格式 |
2/3" |
孔径 (f/#) |
f/11 |
数字孔径 NA, 对象侧 |
0.045 |
大直径 (mm) |
18 |
突出螺纹的长度 (mm) |
53.5 |
Typical Distortion @ 588nm (%) |
<0.035 |
Typical ecentricity @ 588nm (°) |
<0.002 |
Number of Elements (Groups) |
6 (5) |
涂层 |
MgF2 |
重量 (g) |
40 |
支架 |
C-Mount |
可接受的光导或是光源 |
1/4" (0.312") and 1/8" (0.187") |
涂层规格 |
λ/4 MgF2 @ 550nm |
RoHS |
符合标准 |
?
1X, 220mm WD, In-Line CompactTL? ecentric Lens
库存#33-110技术参数与相关资料
方式 |
In-Line Illumination |
滤波器螺纹 |
M34.0 x 0.5 |
主要放大倍率 PMAG |
1X |
工作距离 (mm) |
220 |
工作距离容差 (mm) |
±2 |
类型 |
ecentric Lens |
视场深度 (mm) |
±0.6mm (20% @ 20 lp/mm) |
视场, 2/3" 传感器 |
8.8mm |
视场, 1/2" 传感器 |
6.4mm |
视场, 1/3" 传感器 |
4.8mm |
大摄像机传感器格式 |
2/3" |
孔径 (f/#) |
f/11 |
数字孔径 NA, 对象侧 |
0.044 |
大直径 (mm) |
36 |
突出螺纹的长度 (mm) |
162.5 |
Typical Distortion @ 588nm (%) |
<0.03 |
Typical ecentricity @ 588nm (°) |
<0.03 |
Number of Elements (Groups) |
5 (4) |
涂层 |
MgF2 |
重量 (g) |
150 |
支架 |
C-Mount |
可接受的光导或是光源 |
1/4" (0.312") and 1/8" (0.187") |
涂层规格 |
λ/4 MgF2 @ 550nm |
RoHS |
符合标准 |
?
1X, 300mm WD, In-Line CompactTL? ecentric Lens
库存#33-114技术参数与相关资料
方式 |
In-Line Illumination |
滤波器螺纹 |
M34.0 x 0.5 |
主要放大倍率 PMAG |
1X |
工作距离 (mm) |
300 |
工作距离容差 (mm) |
±2 |
类型 |
ecentric Lens |
视场深度 (mm) |
±0.7mm (20% @ 20 lp/mm) |
视场, 2/3" 传感器 |
8.8mm |
视场, 1/2" 传感器 |
6.4mm |
视场, 1/3" 传感器 |
4.8mm |
大摄像机传感器格式 |
2/3" |
孔径 (f/#) |
f/14.3 |
数字孔径 NA, 对象侧 |
0.035 |
大直径 (mm) |
36 |
突出螺纹的长度 (mm) |
174.5 |
Typical Distortion @ 588nm (%) |
<0.02 |
Typical ecentricity @ 588nm (°) |
<0.07 |
Number of Elements (Groups) |
5 (4) |
涂层 |
MgF2 |
重量 (g) |
160 |
支架 |
C-Mount |
可接受的光导或是光源 |
1/4" (0.312") and 1/8" (0.187") |
涂层规格 |
λ/4 MgF2 @ 550nm |
RoHS |
符合标准 |
